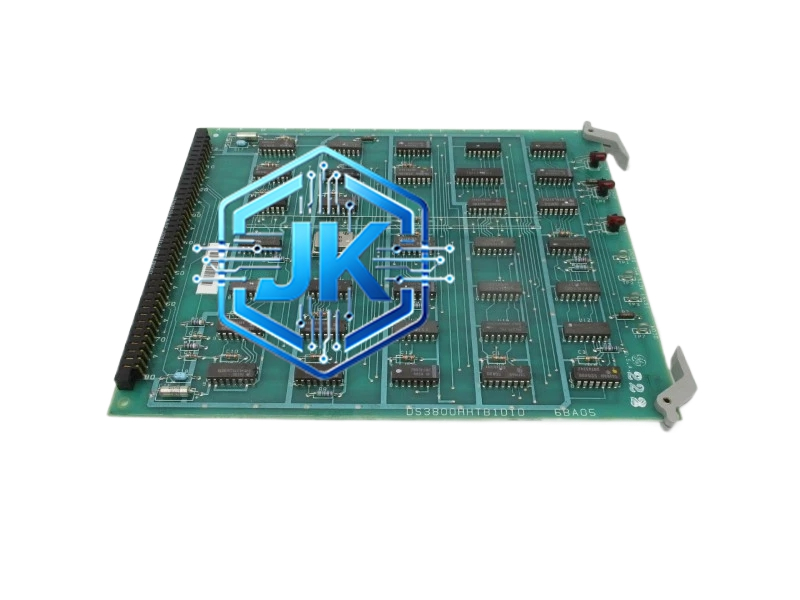

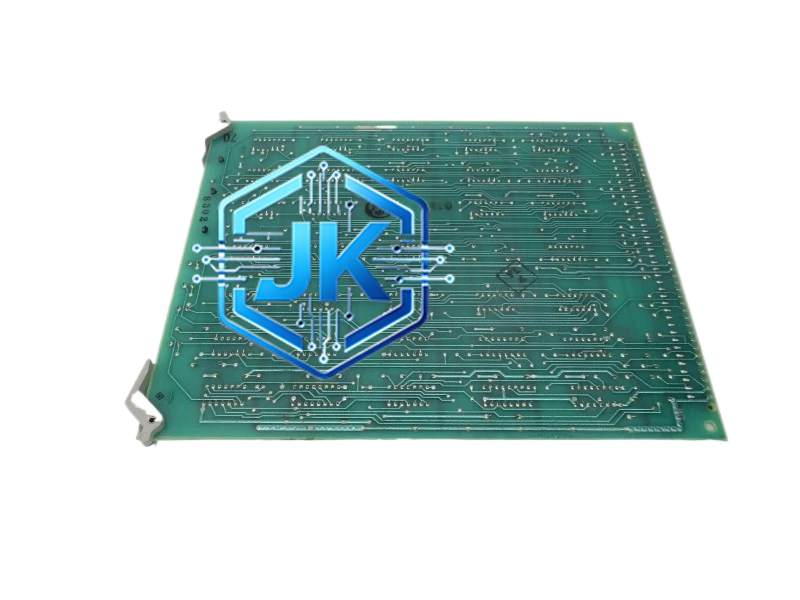

GE DS3860HIOD 高速隔离数字输出模块（Speedtronic Mark VIe系列）
技术规格：
- 输出通道数：16路高速数字量输出（晶体管型）
- 输出类型：NPN开集电极输出
- 输出电压：24V DC（由外部电源提供）
- 输出电流：每路最大500mA
- 开关频率：最高1kHz（占空比0%-100%可调）
- 响应时间：导通时间小于10μs，关断时间小于5μs
- 电气隔离：通道间隔离电压500V DC，通道对地隔离电压250V DC
- 隔离方式：高速光耦隔离（传输延迟小于50ns）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 电源：5V DC（背板供电），输出电源由外部24V DC提供
- 外形尺寸：标准VME单板尺寸
- MTBF：超过180,000小时
功能特点：
- 16路高速输出：单模块提供16路独立高速输出，每路开关频率高达1kHz
- 光耦隔离：每路输出通道独立光耦隔离，通道间无串扰，抗干扰能力极强
- PWM输出：支持脉宽调制（PWM）输出，占空比0%-100%连续可调
- 故障安全输出：通信中断时所有输出自动关断（故障安全型）
- LED指示：每4路通道共用一组LED，共4组，便于快速定位故障通道
- 短路保护：每路输出内置限流电阻（100Ω），输出短路时自动限流
- 浪涌保护：每路输出内置TVS二极管，抑制感性负载关断时的反向电动势
- 热插拔支持：支持带电插拔，插入或拔出时输出保持关断状态
应用场景：
- 燃气轮机燃料调节阀的高速PWM控制
- 蒸汽轮机旁路阀的快速开关控制
- 电磁阀组的顺序脉冲输出（如吹扫系统）
- 包装机械的高速切刀驱动
- 印刷机械的墨键开合控制
- 自动化产线的气动缸快速动作控制
材质构成：
- PCB：FR-4 TG170高TG环氧玻璃纤维板
- 光耦芯片：高速光耦（如6N137），传输速率10Mbps，隔离电压5000V DC
- 输出晶体管：NPN达林顿管，耐压60V，集电极电流1A
- TVS二极管：每路输出并联TVS，钳位电压30V
- 接线端子：前面板2组20针螺丝端子（每组16路输出+4路公共端）
- 外壳：镀锌钢板喷塑处理
结构特征：
- 标准3U VME高度
- 前面板配置2组20针螺丝端子（输出通道+公共端各一组）
- 前面板配置4组4色LED指示灯（每组对应4路通道）
- 前面板配置4个LED：Power、Run、Fault、Comm
- 背板侧标准64针欧式连接器
工作原理：
主控制器通过SRTP总线发送16路数字输出指令至模块内部FPGA。FPGA将指令锁存至对应输出通道的寄存器，驱动光耦导通，光耦输出驱动NPN达林顿管导通，外部24V DC经负载流入输出晶体管至地，完成输出。PWM信号由FPGA内部定时器产生，占空比通过SRTP指令实时调整。通信中断时，FPGA自动将所有输出寄存器清零，所有通道关断。
安装要求：
- 安装于VME/VME64背板，确保5V DC供电稳定
- 输出端24V DC电源需单独供电，纹波小于50mV
- 感性负载必须并联续流二极管（如1N4007），阴极接24V端
- 通信线缆使用屏蔽双绞线，最大长度1200米
- 模块地址通过背板DIP开关设定，同一总线上地址不重复
使用注意事项：
- 输出负载电阻不得低于48Ω（24V/500mA），否则输出电流会超限
- 严禁将输出端直接短接到地，虽然有限流保护但会加速器件老化
- 长期不使用的通道建议在软件中设为关断状态
- 模块固件升级通过ToolboxST进行
- 工作环境避免结露，湿度应低于85%
