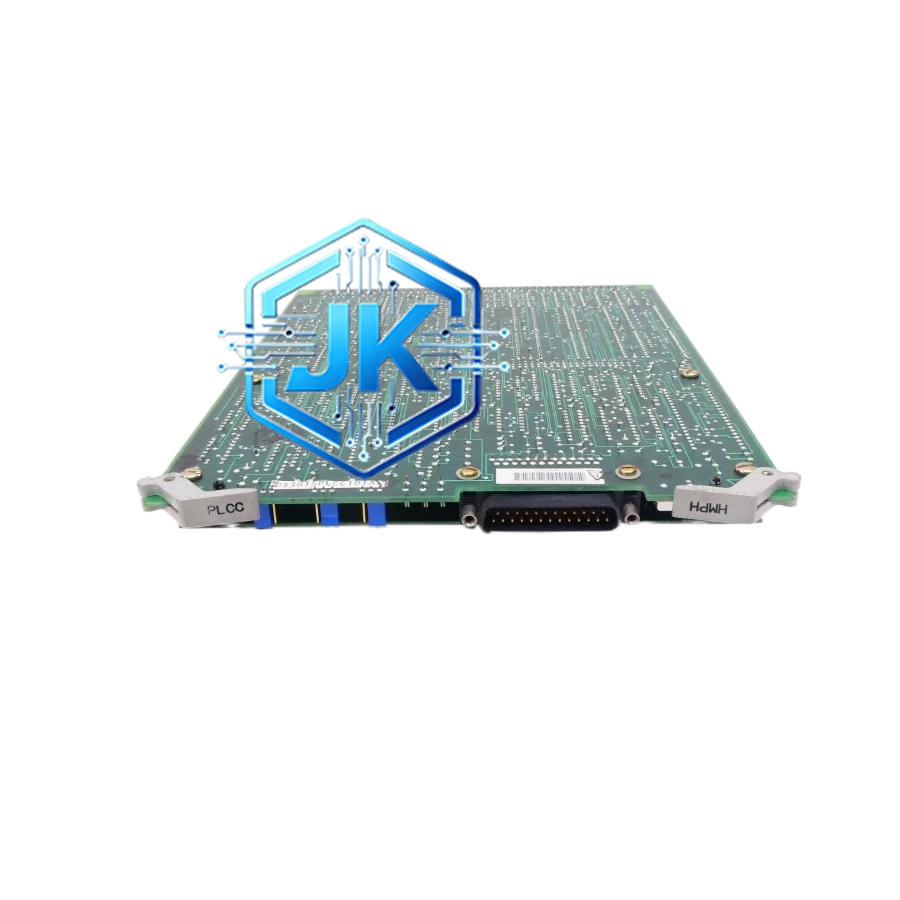

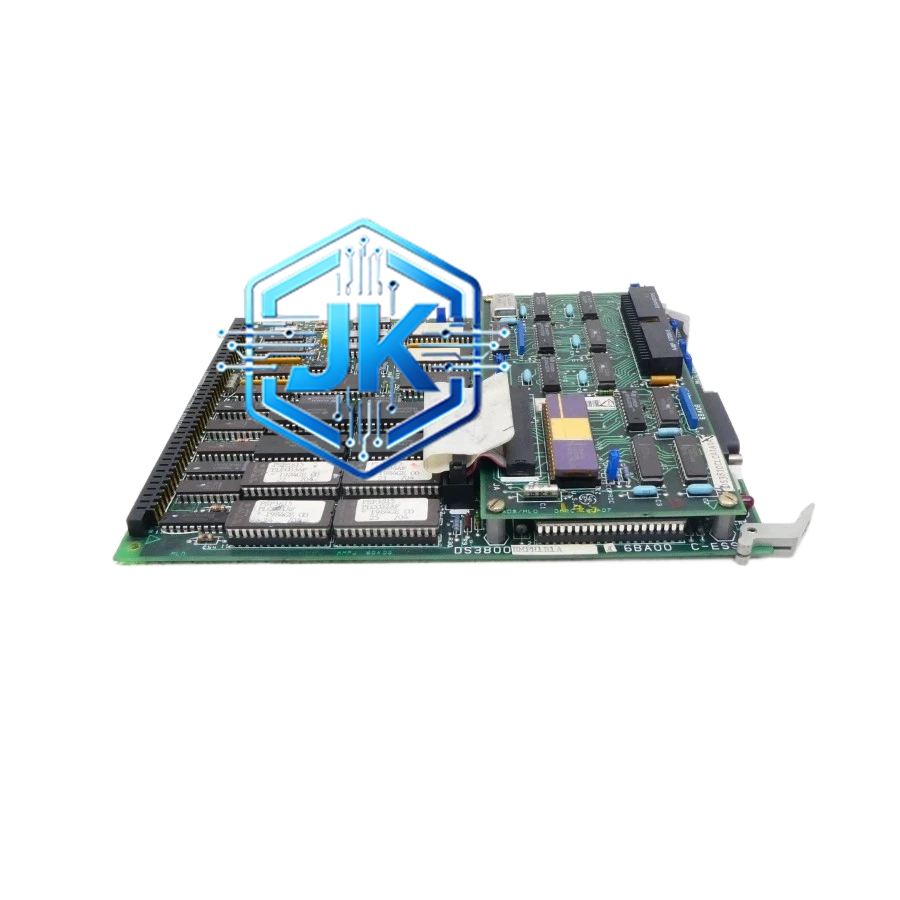

GE DS3820FDRA1B1A 火焰检测放大器模块（Mark VI / Mark VIe系列）
技术规格：
- 通道数量：4路火焰检测输入（可配置为2路差分）
- 输入信号类型：微安级电流信号（来自UV/IR火焰探测器）
- 增益范围：100倍至10,000倍可调（软件设定）
- 带宽：1Hz 至 20Hz（火焰闪烁频率范围）
- 火焰判定：内置火焰有/无判定逻辑，响应时间小于100ms
- 噪声抑制：内置50Hz/60Hz陷波滤波器
- 工作温度：0℃ 至 +60℃
- 电源：5V DC（背板供电）
- 外形尺寸：标准VME单板尺寸
- MTBF：超过150,000小时
功能特点：
- 高增益放大：最高10,000倍增益，可检测微弱火焰信号
- 火焰有/无判定：内置比较器，信号超过阈值判定为”有火焰”，低于阈值判定为”无火焰”
- 扫描功能：支持4路探测器轮流扫描，单模块替代4个单通道模块
- 故障诊断：探测器断线、短路、信号过弱均可独立报警
- 防误动：内置3秒延时确认逻辑，避免瞬时干扰导致误跳闸
- LED指示：每路探测器独立LED，有火焰时亮起
应用场景：
- 燃气轮机燃烧室火焰监控（主火焰/监视火焰）
- 工业锅炉火焰安全检测
- 石化加热炉火焰监控
- 危险废物焚烧炉火焰检测
材质构成：
- PCB：FR-4 TG170高TG环氧玻璃纤维板
- 放大器：低噪声运算放大器，输入偏置电流小于1nA
- 滤波器：有源带通滤波器 + 50Hz/60Hz陷波器
- 隔离器件：光耦隔离，隔离电压1500V DC
- 连接器：前面板螺丝端子（每通道一组）
结构特征：
- 标准3U VME高度
- 前面板配置4组3端子接线排（信号+、信号-、屏蔽）
- 前面板配置4个绿色LED（每通道一个）+ 4个红色LED（故障指示）
- 背板侧标准64针欧式连接器
工作原理：
火焰探测器输出的微安级电流信号经输入保护电路后进入可编程增益放大器，增益由软件设定（通常为1000-5000倍）。放大后的信号经1Hz-20Hz带通滤波器滤除工频干扰和高频噪声，再经50Hz/60Hz陷波器进一步消除残余工频分量。 cleaned信号送入比较器，与软件设定的火焰阈值比较，超过阈值且持续3秒以上判定为”有火焰”。判定结果经FPGA通过SRTP总线上报主控制器。
安装要求：
- 安装于VME/VME64背板，确保5V供电稳定
- 探测器信号线使用屏蔽双绞线，屏蔽层仅在模块侧接地
- 探测器端需加装防雷保护器（响应时间小于100ns）
- 模块地址通过DIP开关设定，同一总线上地址不重复
使用注意事项：
- 增益设定需根据实际探测器灵敏度调整，过高会导致误动，过低会导致拒动
- 火焰阈值需在调试期间根据实际工况整定
- 探测器镜头需定期清洁，污垢会导致信号衰减
- 模块上电前需确认所有接线正确，带电接线会损坏放大器
- 备用通道需短接输入端，避免浮空引入干扰
