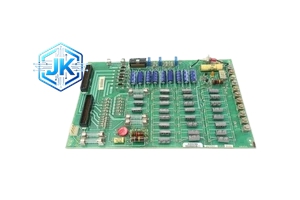

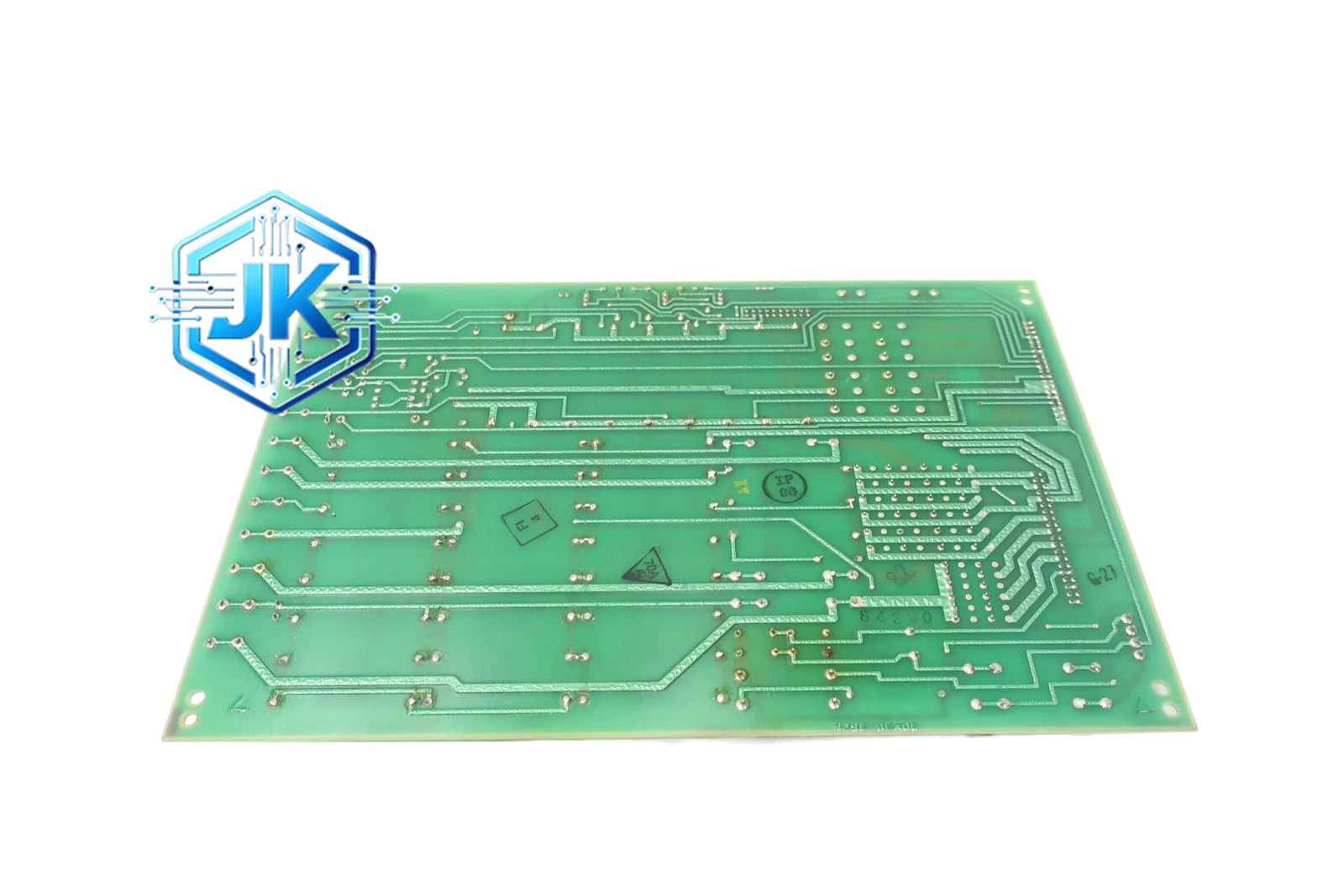

GE通用电气 DS3815PDPA1P1 Mark VI 控制系统数字量处理模块
技术规格：
- 系列：Mark VI / Mark VIE 控制系统
- 模块类型：VME标准单槽3U高度
- 通道数：32路数字量输入（DI）+ 16路数字量输出（DO）
- 输入信号类型：干接点（无源）/ 24V DC有源 / 120V AC有源
- 输出信号类型：继电器输出（干接点）/ 晶体管输出（NPN/PNP）
- 脉冲计数：支持最高500kHz脉冲频率输入
- 通信接口：VME64总线，双端口
- 供电电压：+5V DC（机架背板供电）+3.3V DC（逻辑侧）
- 工作温度：0°C 至 +55°C
- 存储温度：-40°C 至 +85°C
- 湿度范围：5% 至 95% 无凝露
- 防护等级：IP20（机柜内安装）
- 符合标准：IEC61131、UL508
功能特点：
- 脉冲分配：将现场编码器/测速发电机的脉冲信号按预设逻辑分配至不同通道
- 数字量采集：32路DI通道支持干接点和有源信号，每路独立光耦隔离
- 逻辑运算：板载FPGA实现简单逻辑运算（AND/OR/NOT/XOR），减轻主控制器负担
- 事件记录：支持SOE（事件顺序记录），时间分辨率1ms
- 自诊断：每通道支持断线检测、短路检测、接地故障检测
- 看门狗：内置硬件看门狗，通讯超时自动复位
材质构成：
- 外壳：压铸铝合金 + 镀锌钢板，表面黑色粉末喷涂
- PCB：8层工业级FR-4，沉金工艺，三防涂覆（conformal coating）
- 连接器：镀金弹片式连接器，抗振动设计
- 继电器：密封型电磁继电器，银镍合金触点
- 光耦：高速光耦隔离器，隔离电压1500V DC
结构特征：
- 标准VME64单槽3U高度，160mm × 233.4mm
- 前面板带有32个DI状态LED + 16个DO状态LED
- 背部设有VME总线连接器（P1/P2双连接器）+ 电源连接器
- 前面板带有模块地址拨码开关（8位二进制，地址范围0-255）
- 顶部设有测试按钮和复位按钮
工作原理：
模块通过VME总线以周期扫描方式（通常50ms）接收主控制器下发的控制指令，同时采集现场32路数字量输入信号。输入信号经光耦隔离后送入FPGA进行逻辑处理和脉冲计数，处理结果通过VME总线回传至主控制器。输出通道根据控制器指令驱动继电器或晶体管输出，控制外部执行机构。FPGA同时执行SOE时间标记功能，记录每个事件的精确时间戳。
应用场景：
- 燃气轮机现场阀门状态采集（开/关/故障）
- 蒸汽轮机调节阀门反馈信号采集
- 现场泵/风机启停状态监测
- 编码器脉冲信号采集与分配（转速测量）
- 电厂辅助设备状态监测
安装要求：
- VME64标准机架安装，单槽位置
- 模块地址通过拨码开关设置，不可与其他模块冲突
- DI/DO接线端子使用螺钉端子，线径0.5-2.5mm²
- 继电器输出侧接线不可超过额定容量（2A/250V AC）
- 接地端子必须可靠连接至机柜保护地
使用注意事项：
- 更换前必须关闭机架电源并断开所有电缆，防止静电损坏
- 拨码开关地址设置后需重新上电生效
- 继电器输出驱动感性负载时必须并联续流二极管
- 定期检查端子紧固情况，振动环境建议每季度检查一次
