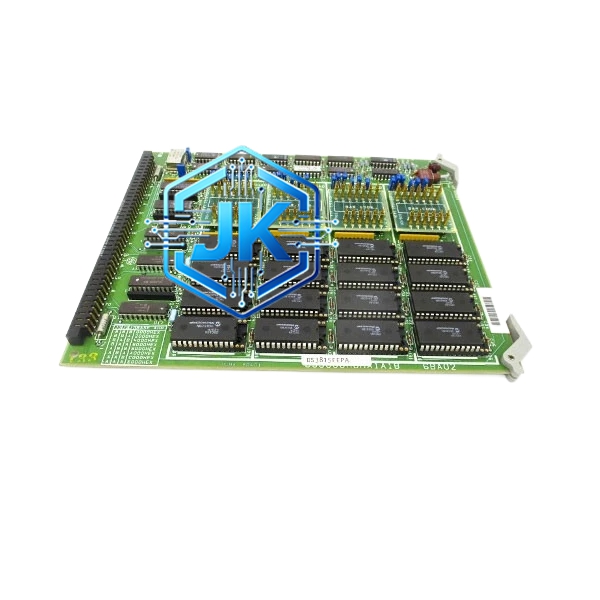

GE DS3810DDDB — 双路差动/直流数字输入模块
技术规格：
- 通道数量：2路差动数字输入（或配置为4路单端DC输入）
- 输入信号类型：差动干接点（Differential Dry Contact）、24V DC / 48V DC / 125V DC有源触点
- 输入隔离：每通道1500V DC光电隔离，两通道之间完全独立隔离
- 差动输入阻抗：每线约10kΩ，差动模式下共模抑制比高于80dB
- 响应时间：信号变化到数据上传，延迟低于5ms
- 去抖时间：硬件可编程，5ms~50ms
- 供电电压：+5V DC，机架背板供电
- 通信接口：VMEbus，与Mark VIe处理器通信
- 安装方式：Mark VIe I/O机架标准插槽
功能特点：
- 差动输入模式：采用双线差动接收方式，有效抑制长距离传输中的共模干扰，特别适合电厂等强电磁干扰环境
- 双通道独立配置：两路通道可分别设置为差动模式或DC模式，灵活适应不同现场需求
- 硬件级信号滤波：内置RC滤波和施密特触发器整形电路，消除信号毛刺和抖动
- 断线/短路检测：差动模式下可检测回路断线和短路，DC模式下可检测断线，异常时输出固定状态并报警
- 高可靠性设计：采用军工级元器件，MTBF（平均无故障时间）超过200,000小时
应用场景：
- 燃气轮机火焰探测器（Flame Detector）状态信号采集
- 汽轮机油系统火灾报警信号接入
- 现场安全联锁回路的状态反馈
- 重要辅机（如给水泵、风机）的运行/停止状态监测
- ESD（紧急关断系统）的状态确认信号
材质构成：
- PCB：4层FR-4板，信号走线采用阻抗控制设计
- 连接器：前面板为螺丝固定式接线端子，铜合金镀银触点；背板为Pin & Socket连接器
- 屏蔽：模块整体采用金属屏蔽罩，每通道独立屏蔽腔体
- 关键器件：采用Vishay系列高速光耦，隔离电容耐压2500V DC
结构特征：
- 半尺寸欧洲卡（Half Eurocard），宽度约80mm，适合紧凑型机架
- 前面板设有2组接线端子和2个LED状态指示灯
- 背面为单排48Pin连接器
工作原理：
差动信号由两根线同时送入模块，内部差分放大器对两线电压差进行放大，共模噪声被大幅抑制。放大后的信号经施密特触发器整形为标准数字电平，再经光耦隔离后送入处理器。DC模式下，单端信号直接经光耦隔离后送入。处理器根据配置判断通道状态，并在检测到异常时触发报警。
安装要求：
- 安装于Mark VIe I/O机架半尺寸槽位
- 差动信号线必须使用双绞屏蔽电缆，两根信号线绞距不大于15mm
- 屏蔽层在机架侧单端接地，接地电阻小于4Ω
- 模块固定螺丝扭矩为0.8~1.2 N·m
使用注意事项：
- 差动模式下，两根信号线不可反接，否则会导致误判断
- 禁止在信号线上并联其他负载，以免影响差动平衡
- 建议每12个月进行一次回路绝缘测试，绝缘电阻应大于20MΩ
