描述

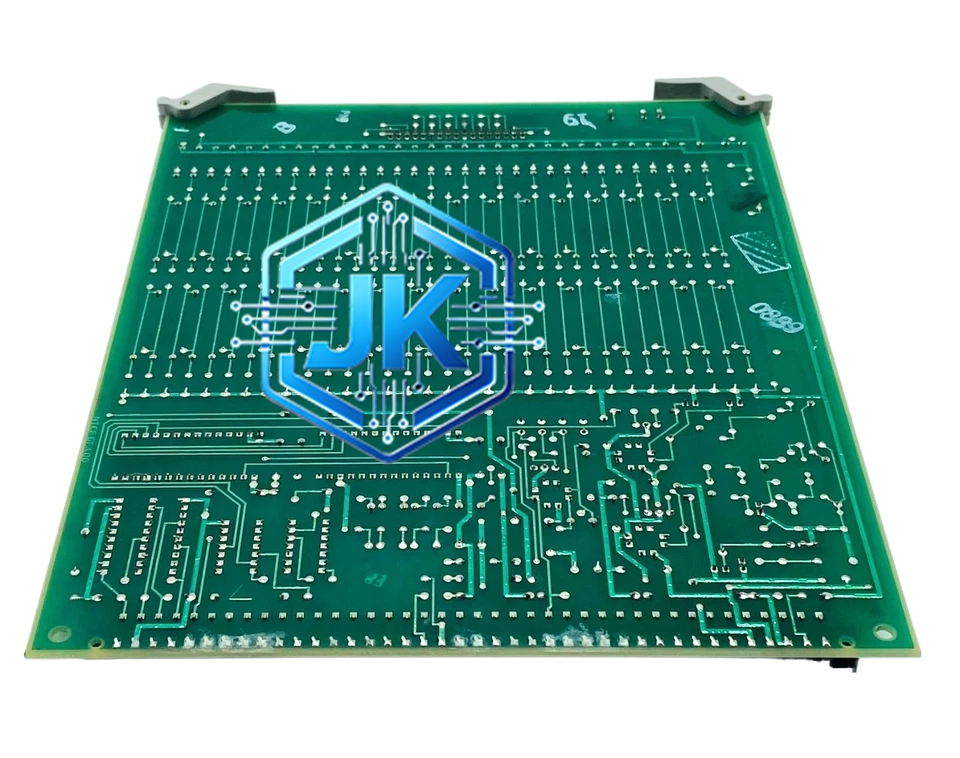

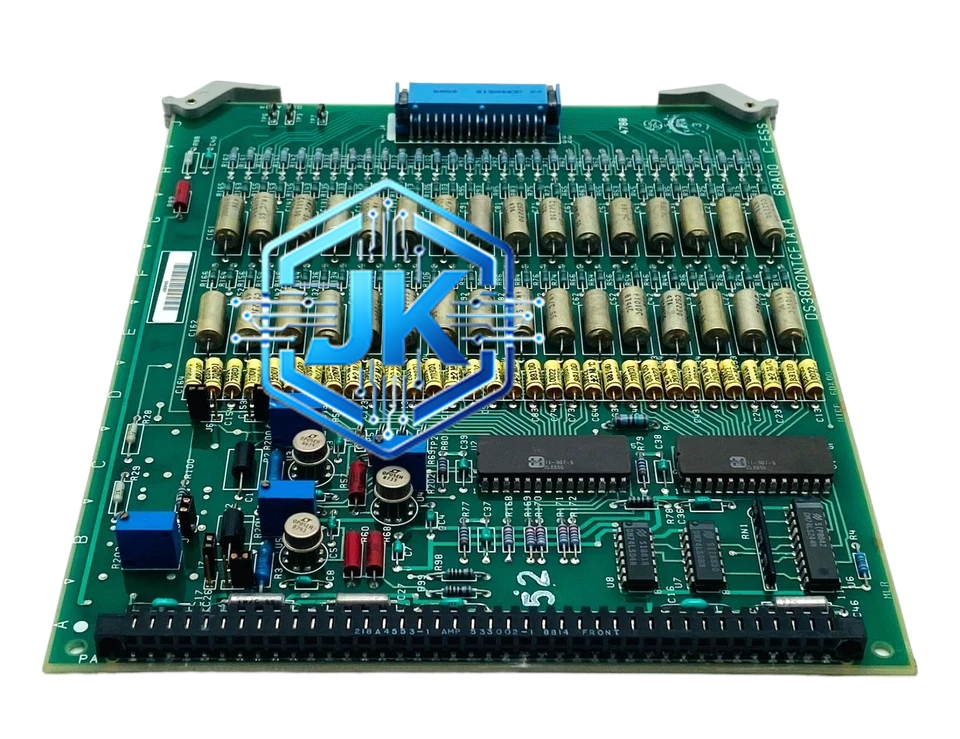

GE DS3800NTRD1F1F 三重模件冗余（TMR）处理器模块（Mark VI / Mark VIe 系列）
技术规格：
- 系列归属：Mark VI / Mark VIe 分散控制系统（DCS）
- 冗余架构：三重模件冗余（TMR），三块处理器同步运行、2oo3表决
- 处理器类型：32位RISC微处理器，主频约200MHz
- 内存：256MB SDRAM + 128MB Flash（用于固件存储）
- 通信接口：双冗余以太网（10/100Base-T）+ 单元数据高速公路（UDH）+ 工厂数据高速公路（PDH）
- 背板总线：VME64x / VMEbus
- 工作温度：0℃ 至 +60℃（扩展型可达+70℃）
- 存储温度：-40℃ 至 +85℃
- 功耗：约15W（单块）
- 外形尺寸：标准3U VME高度（160mm × 233.4mm）
- MTBF：超过200,000小时
- 认证：UL、CSA、CE、ATEX（部分防爆型号）
功能特点：
- 三重冗余表决：三块处理器实时同步运算，2oo3（三取二）表决机制，单模块故障自动隔离，系统零中断
- SIFT容错技术：软件实现容错（Software Implemented Fault Tolerant），无需硬件投票器即可完成冗余表决
- 双以太网冗余：支持冗余以太网通信，单网络故障自动切换，保证与HMI/MIS系统通信不中断
- 在线固件升级：支持通过以太网在线下载固件，无需停机即可完成软件更新
- 自诊断功能：上电自检（POST）覆盖CPU、内存、通信接口、看门狗等全部关键组件，异常立即上报
- 双看门狗：硬件看门狗 + 软件看门狗双重保护，死机后30秒内自动复位
- 电池备份时钟：内置锂电池维持实时时钟，断电后时钟精度漂移小于2秒/天
应用场景：
- 大型燃气轮机（GE 7FA/9FA/9HA）主控制器
- 蒸汽轮机（STAG）调速/保护控制
- 联合循环电厂整站DCS控制
- 石油化工装置的关键过程控制
- 核电站常规岛汽轮机控制
材质构成：
- PCB：FR-4 TG170高TG环氧玻璃纤维板，八层板设计，信号层与电源层完全隔离
- 处理器芯片：32位RISC微处理器（GE定制）
- 内存芯片：SDRAM + NAND Flash
- 连接器：DIN 41612欧式96针连接器（3排32针）
- 外壳：镀锌钢板 + 铝合金前面板，表面环氧粉末喷涂
- 散热：铝合金散热鳍片 + 强制风冷（需背板风扇）
结构特征：
- 标准3U VME尺寸，前面板配置2个以太网RJ45接口、1个串口（RS-232）、1个维护用USB接口
- 前面板配置4组LED指示灯：Power（绿）、Run（绿）、Fault（红）、Standby（黄）
- 背板侧标准96针DIN 41612欧式连接器
- 顶部配置吊装把手，便于插拔
- 底部配置VME总线金手指，带定位销
工作原理：
三块处理器同时接收来自IO模块的现场数据，各自独立执行相同的控制算法和保护逻辑。每个运算周期结束后，三块处理器的结果通过高速串行链路进行2oo3表决，一致则输出执行，不一致则切除故障模块并报警。通信方面，模块通过双冗余以太网与HMI、工程师站、MIS系统通信，同时通过UDH总线与其他控制模块（如保护模件R8/S8/T8）实时交换数据。
安装要求：
- 安装于Mark VIe机柜VME背板，确保背板供电稳定（+5V ±5%，+3.3V ±5%）
- 三块NTRD模块必须安装在相邻槽位（通常为槽位1、2、3），间距不超过2个槽位
- 以太网线使用屏蔽双绞线（Cat5e及以上），单段长度不超过100米
- 模块地址通过背板DIP开关或软件设定，同一UDH网络上地址不可重复
- 接地端子必须可靠连接至机柜接地母排（接地电阻小于4Ω）
- 背板风扇必须正常运行，确保模块温度不超过60℃
使用注意事项：
- 严禁在未安装三块冗余模块的情况下运行系统，双机运行将失去冗余保护
- 固件升级必须通过GE ToolboxST软件进行，升级期间系统需切换至维护模式
- 模块拔插必须在系统断电状态下进行，带电插拔会烧毁背板连接器
- 电池备份时钟锂电池寿命约5年，到期后需整模块更换
- 前面板Run灯常亮表示三模块同步正常，闪烁表示正在同步或单模块故障
