描述

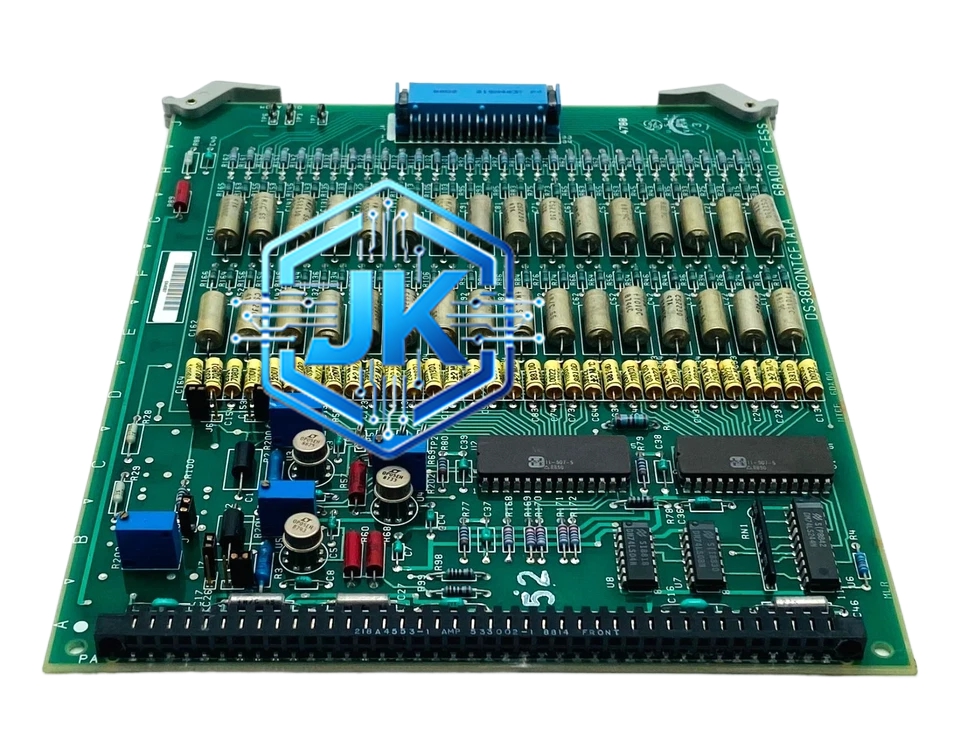

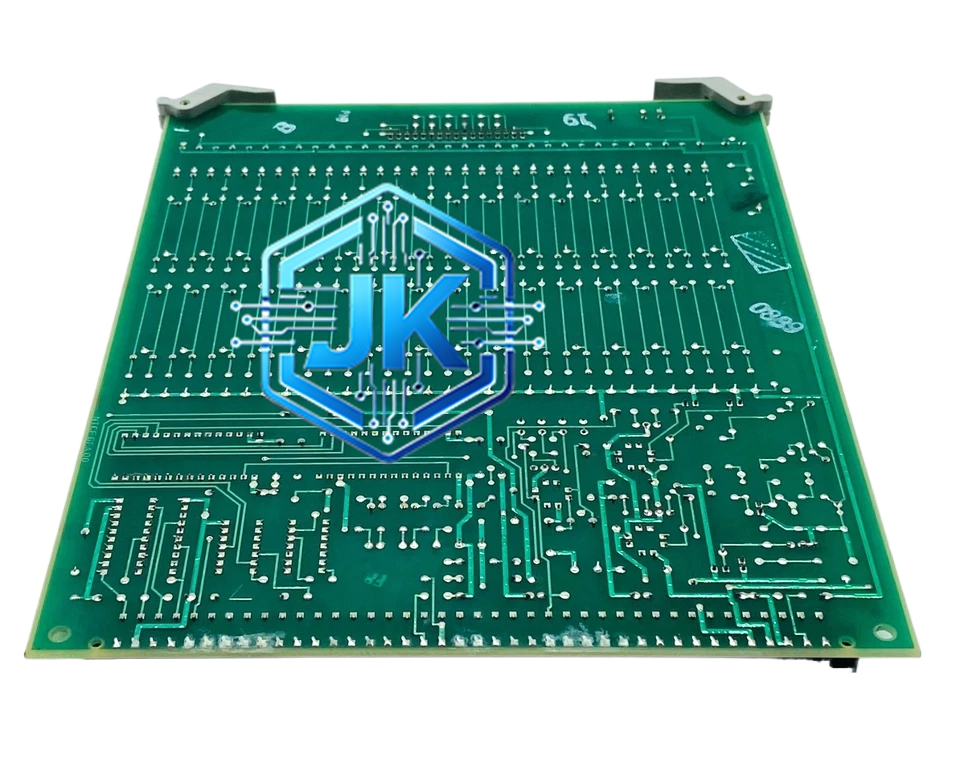

GE DS3800NTCF1A1A — Mark VIe 高速计数器与事件捕获模块
技术规格：
- 通道数量：4 通道高速计数输入
- 计数频率：最高 10MHz（单相脉冲输入）或 5MHz（正交编码输入）
- 输入信号类型：TTL 电平（0V 至 5V）、24VDC 电平、干接点（无源触点）
- 计数模式：正交编码（A/B 相，支持方向判别）、单相脉冲计数、单相方向计数、频率测量
- 计数器位数：32 位无符号整数，最大计数值 4,294,967,295
- 采样周期：1ms（可配置为 0.5ms）
- 输入滤波：数字 debounce 滤波，可配置 1μs 至 10ms
- 隔离电压：500V DC 通道对地，通道间 500V DC
- 工作温度：0°C 至 +60°C
- 存储温度：-20°C 至 +70°C
- 供电：+5V DC，机架背板供电，功耗约 1.5W
- 尺寸：标准 Mark VIe 模块宽度
功能特点：
- 支持正交编码输入，可同时获取转速值和旋转方向，无需额外方向判别电路
- 32 位计数器，以 10MHz 频率计数时溢出周期约 7.1 分钟，满足绝大多数应用
- 内置数字 debounce 滤波器，消除机械触点抖动导致的误计数
- 支持硬件中断触发，当计数值达到预设阈值时立即向 CPU 发送中断，响应延迟小于 100μs
- 每个通道独立配置计数模式，4 个通道可同时运行不同模式
- 前面板 LED 指示每个通道的计数状态和故障状态
材质构成：
- PCB：6 层 FR-4 板，高速信号走线采用阻抗控制设计（50Ω 单端）
- 计数芯片：专用 32 位高速计数器 ASIC，内置正交解码逻辑
- 输入保护：TVS 二极管 + 限流电阻 + 光耦隔离
- 外壳：铝合金压铸 + EMI 屏蔽罩
- 连接器：可拆卸端子排，适配 0.5mm² 至 2.5mm² 导线
结构特征：
- 标准 Mark VIe 模块尺寸
- 前面板设有 4 组接线端子，每组 3 个端子（A 相、B 相、公共端）或 2 个端子（单相模式）
- 每个通道配 2 个 LED：计数中（绿色闪烁）、故障（红色常亮）
- 顶部总线连接器，底部锁定卡扣
工作原理：
外部脉冲信号通过端子进入模块，首先经过输入保护和光耦隔离，然后进入高速计数器芯片。正交编码模式下，芯片同时监测 A 相和 B 相信号的上升沿和下降沿，通过相位关系判断旋转方向并进行 4 倍频计数（每转计数为编码器线数的 4 倍）。计数值每 1ms 更新一次，通过背板总线送至 CPU。当计数值达到预设比较值时，硬件中断电路立即触发 CPU 中断，实现快速响应。
安装要求：
- 高速脉冲信号线必须使用屏蔽双绞线，屏蔽层两端接地
- 信号线与动力电缆分开走线，间距大于 10cm，交叉时垂直交叉
- 编码器信号线长度不超过 50 米（超过需加信号缓冲器）
- 干接点输入需外部提供上拉电阻（建议 4.7kΩ 至 10kΩ）
- 供电需独立于控制系统主电源，避免共模干扰
使用注意事项：
- 计数频率不可超过 10MHz，超过会导致漏计
- 正交编码接线时 A/B 相不可接反，否则方向判断错误
- 干接点输入不可长时间悬空，需确保上拉电阻可靠连接
- 模块长期不用时建议保留在机架内通电，防止受潮
应用场景：
- 汽轮机转速监测（3000RPM 对应 50Hz，3600RPM 对应 60Hz）
- 发电机频率采集（50Hz 或 60Hz）
- 阀门行程反馈计数（全开至全关的脉冲数）
- 编码器位置信号采集（伺服电机、风机叶片角度）
- 流量计脉冲输出采集（涡轮流量计）
