描述

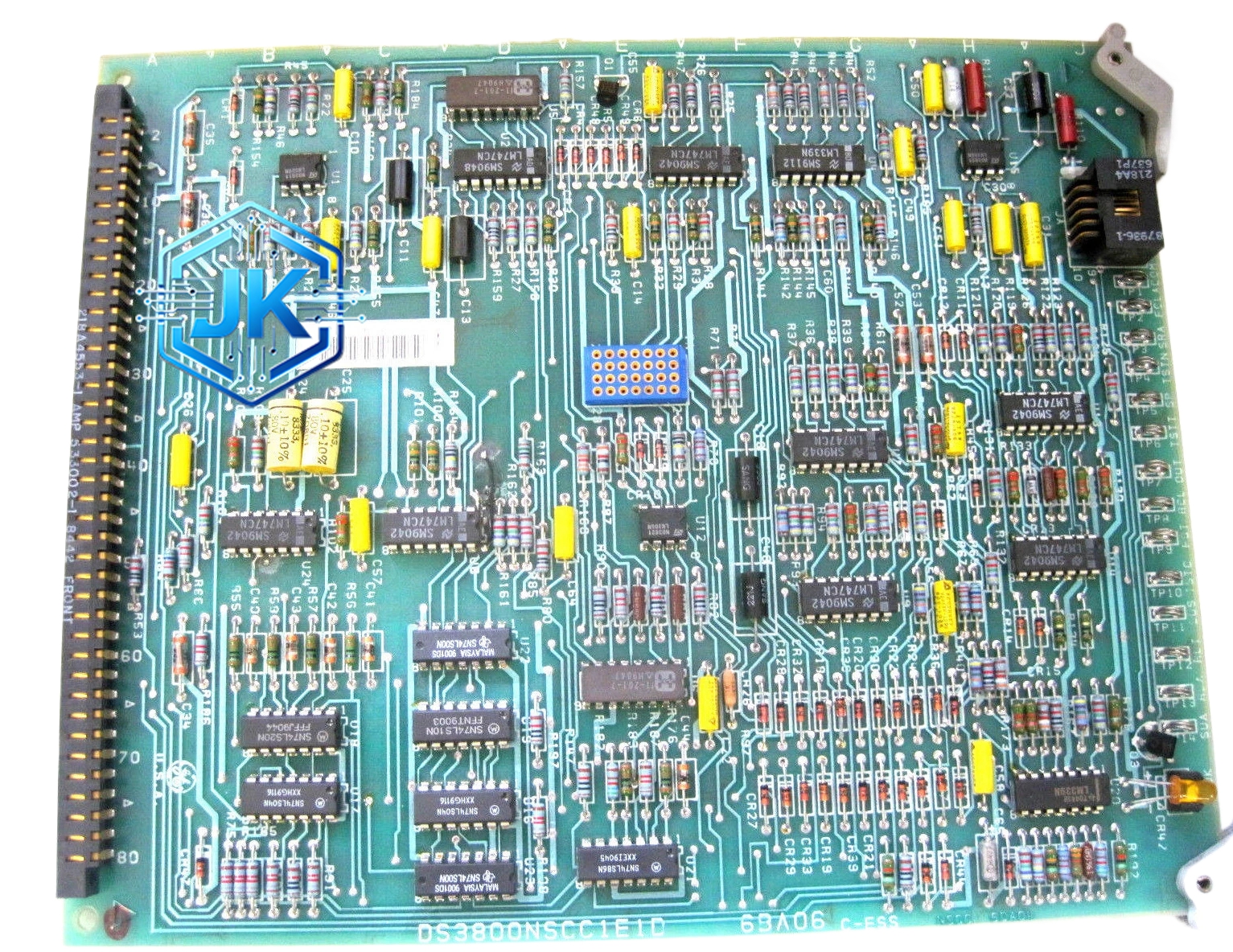

GE DS3800NSCC1E1D — Mark VIe 串行通信控制器模块
技术规格：
- 通信接口：2 个 RS-232 串口（DB-9 母头）+ 2 个 RS-485 串口（DB-9 母头）
- 通信协议：Modbus RTU/ASCII、DNP3.0、IEC 60870-5-101/104、GE SRTP（可选）
- 波特率：300 至 115200 bps（软件可配置，支持自定义波特率）
- 数据位：7 位 / 8 位可选
- 停止位：1 位 / 2 位可选
- 校验方式：无校验 / 奇校验 / 偶校验 / CRC16
- RS-485 节点数：最多 32 个节点（单个总线）
- RS-232 最大传输距离：15 米（115200bps 时）
- RS-485 最大传输距离：1200 米（9600bps 时）
- 通信缓冲区：64KB 发送缓冲 + 64KB 接收缓冲
- 并发连接数：最多 16 个独立通信通道
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 相对湿度：5% 至 95%，无凝露
- 供电：+5V / +3.3V，由 VME 背板供电
- 背板总线：VME64x
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.8kg
功能特点：
- 双协议独立运行：RS-232 和 RS-485 各自独立工作，互不干扰，可同时与不同设备通信
- 硬件级协议转换：内置专用通信处理器，Modbus、DNP3 等协议转换在硬件层完成，不占用主 CPU 扫描时间
- 大容量缓冲区：64KB 收发缓冲确保大数据量通信不丢包
- 多通道并发：最多 16 个独立通信通道同时运行，满足多设备同时通信需求
- 自动重发机制：通信超时或校验错误时自动重发，最多重试 3 次
- LED 诊断：每个串口配有 TX/RX/ERR 三色 LED，通信状态一目了然
- 软件配置：通过 Mark VIe Toolbox 软件配置波特率、协议、地址等参数
应用场景：
- 电厂与现场智能电表通信（Modbus RTU）
- 电厂与变频器通信（DNP3.0）
- 电厂与保护继电器通信（IEC 60870-5-104）
- 电厂与 PLC 通信（Modbus ASCII）
- 现场阀门定位器通信（HART 协议透传）
- 水处理厂与远程 RTU 通信
材质构成：
- 外壳：铝合金压铸框架，表面阳极氧化处理
- PCB：6 层 FR-4 板，通信区与电源区物理隔离
- 通信芯片：TI TMS320C55x DSP 或同等品质专用通信处理器
- 串口芯片：TI SN65HVD 系列 RS-485 收发器 + MAX3232 RS-232 电平转换
- 连接器：DB-9 金属屏蔽接口，镀金触点
- 散热：铝制散热片 + 自然对流
结构特征：
- 3U VME 标准模块
- 前面板设有 4 个 DB-9 串口连接器（2 个 RS-232 + 2 个 RS-485）
- 每个串口配有 TX（绿色）、RX（黄色）、ERR（红色）三色 LED
- 顶部设有铝合金把手，便于插拔
- 底部为高密度 DIN 41612 背板连接器
工作原理：
现场设备数据经串口进入模块后，通信处理器首先进行电气隔离和电平转换，然后根据配置的协议对数据包进行解析或封装。解析后的数据经 VME 总线上传至 CPU 板，CPU 板下发的数据则经通信处理器封装为目标协议后从串口发送至现场设备。整个过程由通信处理器独立完成，不占用主 CPU 资源。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- RS-232 信号使用屏蔽双绞线，长度不超过 15 米
- RS-485 信号使用屏蔽双绞线，长度不超过 1200 米
- RS-485 总线两端需加装 120Ω 终端电阻
- 屏蔽层在控制室侧单端接地
- 接线端子扭矩 0.3-0.5 N·m
使用注意事项：
- RS-232 和 RS-485 不可混用，必须使用对应接口
- RS-485 总线上设备地址不可重复
- 通信协议配置需在 Toolbox 中逐项设置，与对端设备严格匹配
- 固件升级前务必备份通信配置
- 定期检查各串口 LED 状态，ERR 灯亮时优先排查物理连接和协议配置
