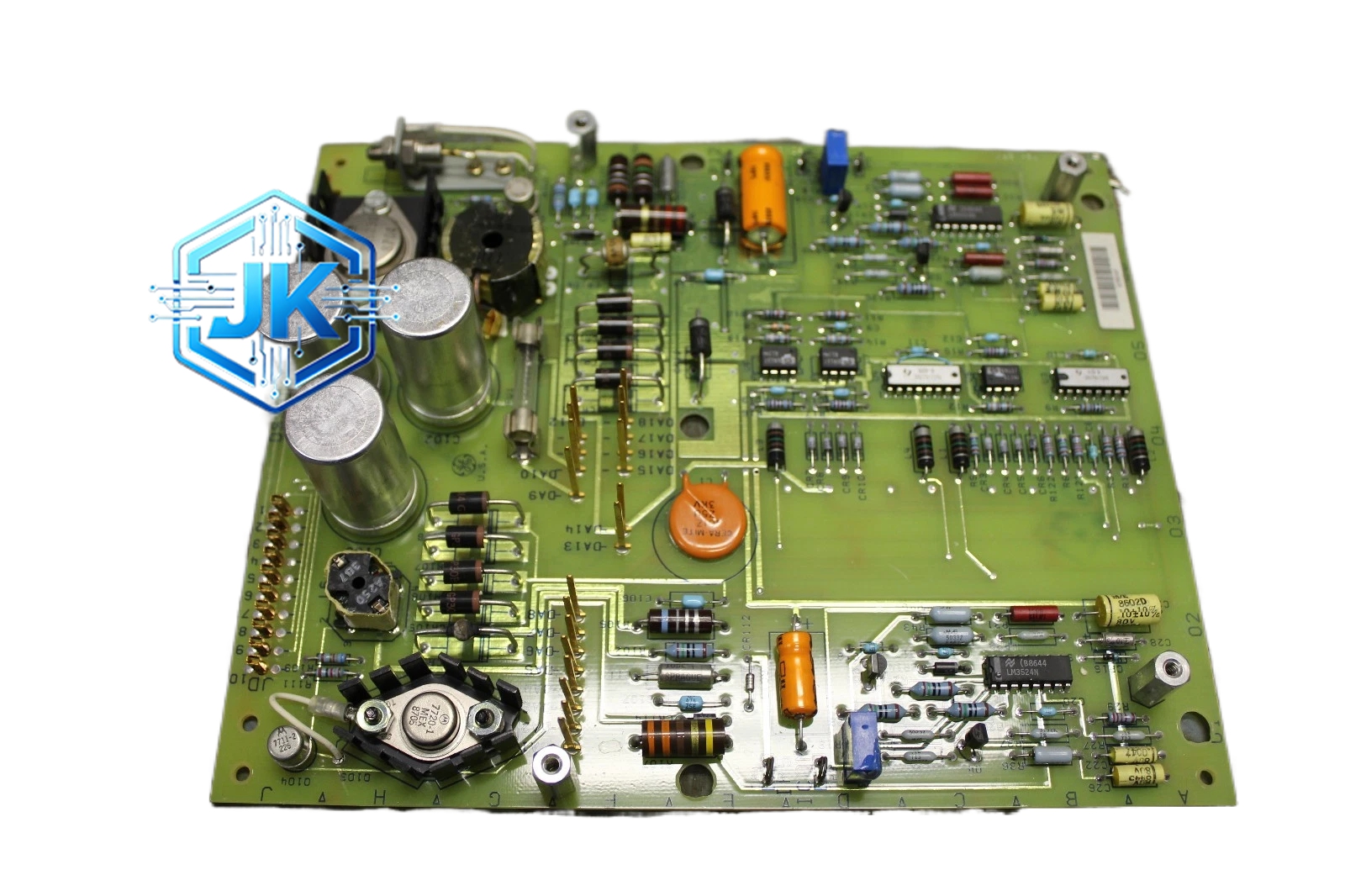

GE DS3800NPZA1F1C — Mark VIe 非屏蔽过程模拟量输入模块
技术规格：
- 通道数：8 通道模拟量输入
- 输入类型：4-20mA / 0-20mA（电流模式）或 0-10V / ±10V（电压模式）
- 输入范围：软件可配置，每通道独立设置
- 分辨率：16 位 A/D 转换（65536 级）
- 采样率：每通道 100Hz（全通道同步采样）
- 精度：±0.1% 满量程（典型值），±0.2% 最大值
- 输入阻抗：电流模式 250Ω（内置精密电阻），电压模式大于 10MΩ
- 通道间隔离：250V DC 电气隔离（每 4 点一组）
- 共模抑制比（CMRR）：大于 100dB（50Hz）
- 断线检测：支持，电流低于 3.5mA 触发报警
- 过压保护：±30V 钳位保护（电压模式）
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 供电：+5V / +3.3V，由 VME 背板供电
- 背板总线：VME64x
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.5kg
功能特点：
- 非屏蔽设计：适用于电磁干扰较小的环境，降低系统成本
- 双模式输入：每通道独立配置为电流或电压，灵活度高
- 16 位精度：65536 级分辨率，满足一般工业测量需求
- 全通道同步采样：8 通道同时采样，时间偏差小于 1μs
- 断线报警：自动检测信号断线并上报 CPU
- 软件可配置滤波：支持一阶低通滤波，截止频率 1Hz 至 50Hz 可选
- LED 状态指示：每通道配有绿色正常 LED 和红色报警 LED
应用场景：
- 电厂汽包水位、给水流量 4-20mA 信号采集
- 化工过程压力、温度变送器信号采集
- 一般工业环境中的模拟量采集
- 成本敏感型项目的模拟量输入
材质构成：
- 外壳：铝合金压铸框架 + 钢质前面板
- PCB：4 层 FR-4 板，模拟区加装金属屏蔽罩
- 模拟前端：精密 250Ω 电阻 + 低漂移运放 + 16 位 ADC
- 隔离元件：光耦隔离器（每 4 点一组）
- 接线端子：弹簧夹紧式端子，镀金触点
- 连接器：高密度 DIN 41612 背板连接器
结构特征：
- 3U VME 标准模块
- 前面板设有 8 组接线端子（每通道一组）
- 每通道配有双色 LED（绿/红）
- 顶部设有 8 位拨码开关，用于配置每通道输入类型
工作原理：
现场 4-20mA 信号经端子进入，流过内置 250Ω 精密电阻转换为 1-5V 电压信号，经多路复用器选通至 16 位 ADC 采样。电压模式下，信号经精密电阻分压网络衰减至 0-5V 后直接送入 ADC。转换结果经光耦隔离后通过 VME 总线上传至 CPU 板。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 4-20mA 信号使用屏蔽双绞线，屏蔽层单端接地
- 电压信号使用屏蔽双绞线，屏蔽层单端接地
- 接线端子扭矩 0.5-0.8 N·m
- 信号线与动力电缆分开布线
使用注意事项：
- 严禁将超过 ±30V 的电压直接接入电压输入端
- 电流输入端不得并联多个信号源
- 更换模块后需在 Toolbox 中重新配置每通道的输入类型和量程
- 该模块为非屏蔽型，仅适用于电磁干扰较小的环境，强干扰环境请选用屏蔽型模块
