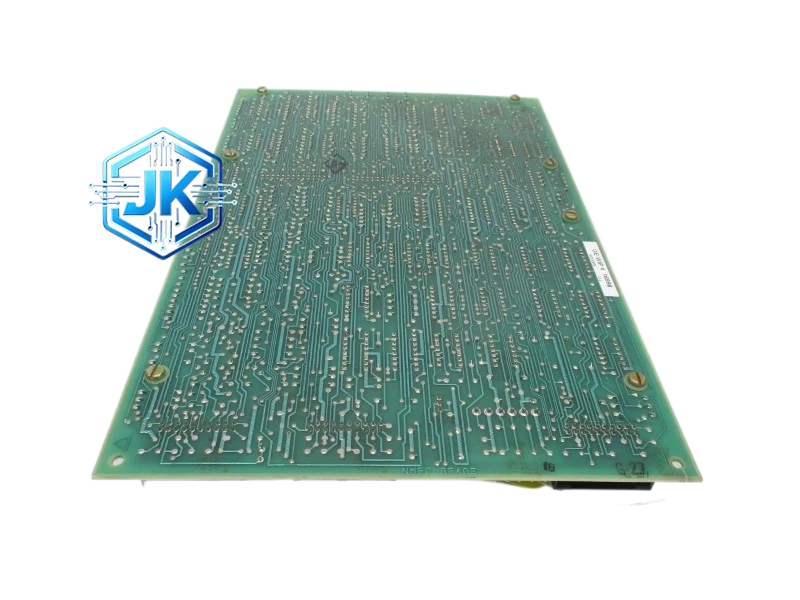

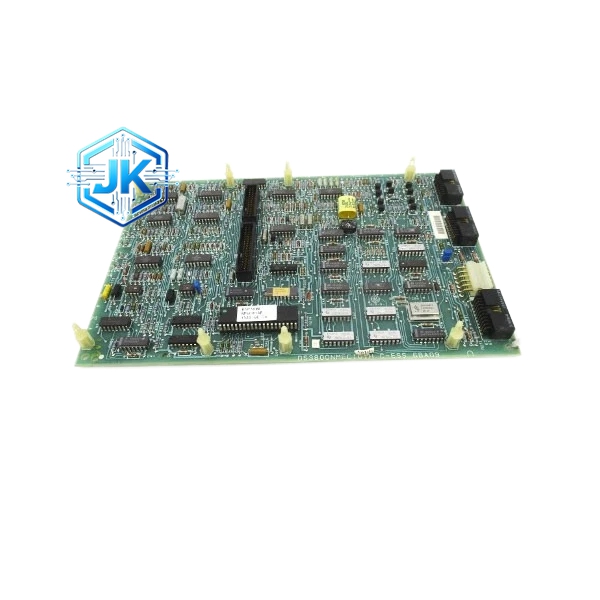

GE DS3800NMEC1D1C 模拟量输出模块（4通道电流输出，Mark V / Mark VI 燃机控制系统专用）
技术规格：
- 通道数量：4路模拟量输出（AO）
- 输出信号：4-20mA DC（两线制）
- 输出分辨率：16位（65536级）
- 输出精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- 温漂：小于15ppm/℃
- 负载能力：最大750Ω（24V供电时）
- 更新速率：每通道10次/秒（4通道同步更新）
- 隔离方式：通道间隔离500V DC，通道对地隔离250V DC
- 供电电压：5V DC（背板供电）+ 外部24V DC（输出回路供电）
- 通信接口：GE SRTP / Genius Bus高速串行总线
- 工作温度：0℃ 至 +60℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 4通道同步输出：4路输出在同一时刻更新，适用于需要多变量同步控制的场合（如燃机燃料-进气协调控制）
- 16位高分辨率：65536级输出步进，最小输出变化约0.0003mA，调节精度极高
- 两线制输出：仅需2根线即可完成供电和信号传输，大幅节省电缆
- 断线检测：自动检测输出回路断线，断线时输出3.6mA（低于4mA下限），控制器可识别故障
- 自校准功能：支持通过控制器软件进行零点和满度校准，无需拆卸模块
- 过温保护：模块内部温度超过70℃时自动降额输出，超过85℃时报警并关闭输出
- LED状态指示：每通道配置LED指示灯，输出正常时常亮
应用场景：
- 燃气轮机燃料调节阀开度给定（4-20mA对应0-100%开度）
- 进气导叶（IGV）角度给定
- 蒸汽轮机调节阀控制信号
- 联合循环电厂旁路阀控制
- 工业过程中需要高精度4-20mA输出的场合
材质构成：
- PCB：FR-4 TG170，六层板设计，模拟层与数字层完全分开并设置屏蔽层
- D/A芯片：16位Σ-Δ型DAC（AD5791级别），内置精密基准源（2.5V，温漂小于2ppm/℃）
- 恒流源：Howland电流泵电路，使用0.1%精密电阻，温漂小于10ppm/℃
- 隔离器件：高频变压器隔离 + 光耦隔离，双重隔离保障
- 接线端子：前面板4组3位螺丝端子（每通道：I+、I-、EXC+、EXC-），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置4组3位螺丝端子（每通道：I+、I-、EXC+、EXC-）
- 前面板配置4组LED指示灯（每通道1个，绿色常亮表示正常输出）
- 前面板配置5个LED：Power、Run、Fault、Calibration、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关，用于设置模块地址和输出范围
工作原理：
控制器通过SRTP/Genius Bus总线发送16位数字输出值至模块FPGA。FPGA将数字值送入16位D/A转换器，D/A输出电压信号经精密电阻网络转换为4-20mA电流。Howland恒流源电路确保输出电流不受负载电阻变化影响。断线检测电路实时监测回路电流，低于3.8mA时判定为断线并上报故障。所有通道由同一个基准源供电，确保通道间一致性。
安装要求：
- 安装于VME/Genius Bus背板，确保背板5V供电稳定（5V±5%）
- 外部24V DC供电必须使用稳压电源，纹波小于50mV
- 输出负载电阻不超过750Ω（24V供电时），否则输出电流将不足20mA
- 模块地址通过DIP开关设定，同一总线上地址不重复
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 4-20mA信号线使用屏蔽电缆，屏蔽层单端接地
使用注意事项：
- 严禁输出端开路运行超过10秒，会导致D/A转换器latch-up
- 外部24V供电断电后，模块内部电容仍可维持输出约5秒，属正常现象
- 校准操作需在稳定工况下进行，温度变化大于5℃时校准精度下降
- 备用通道未使用时需短接输出端（I+接I-），避免浮空引入干扰
