描述

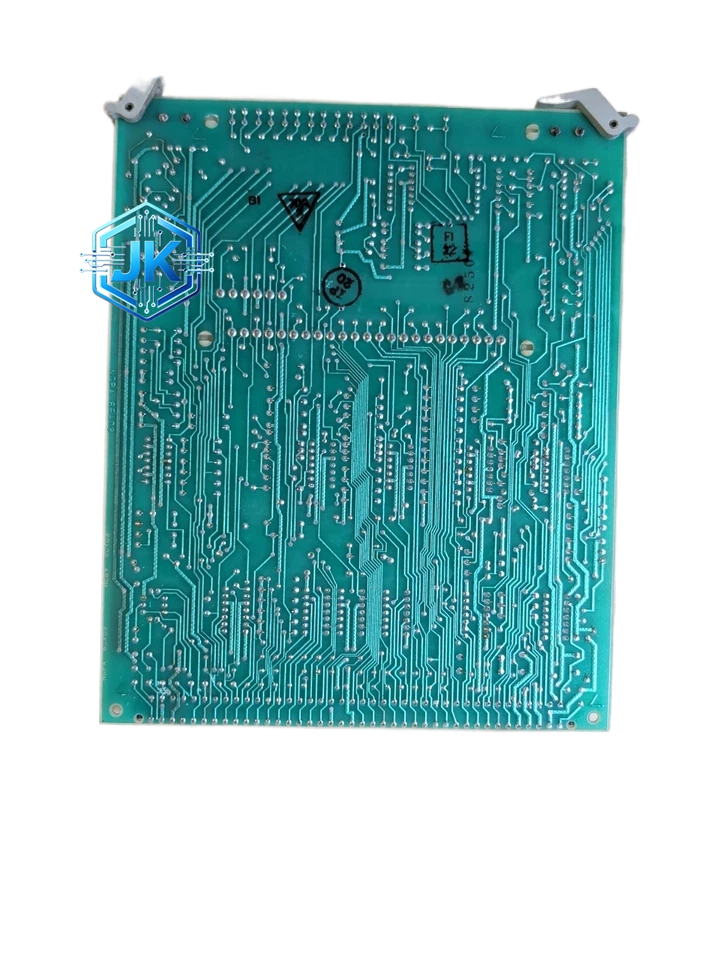

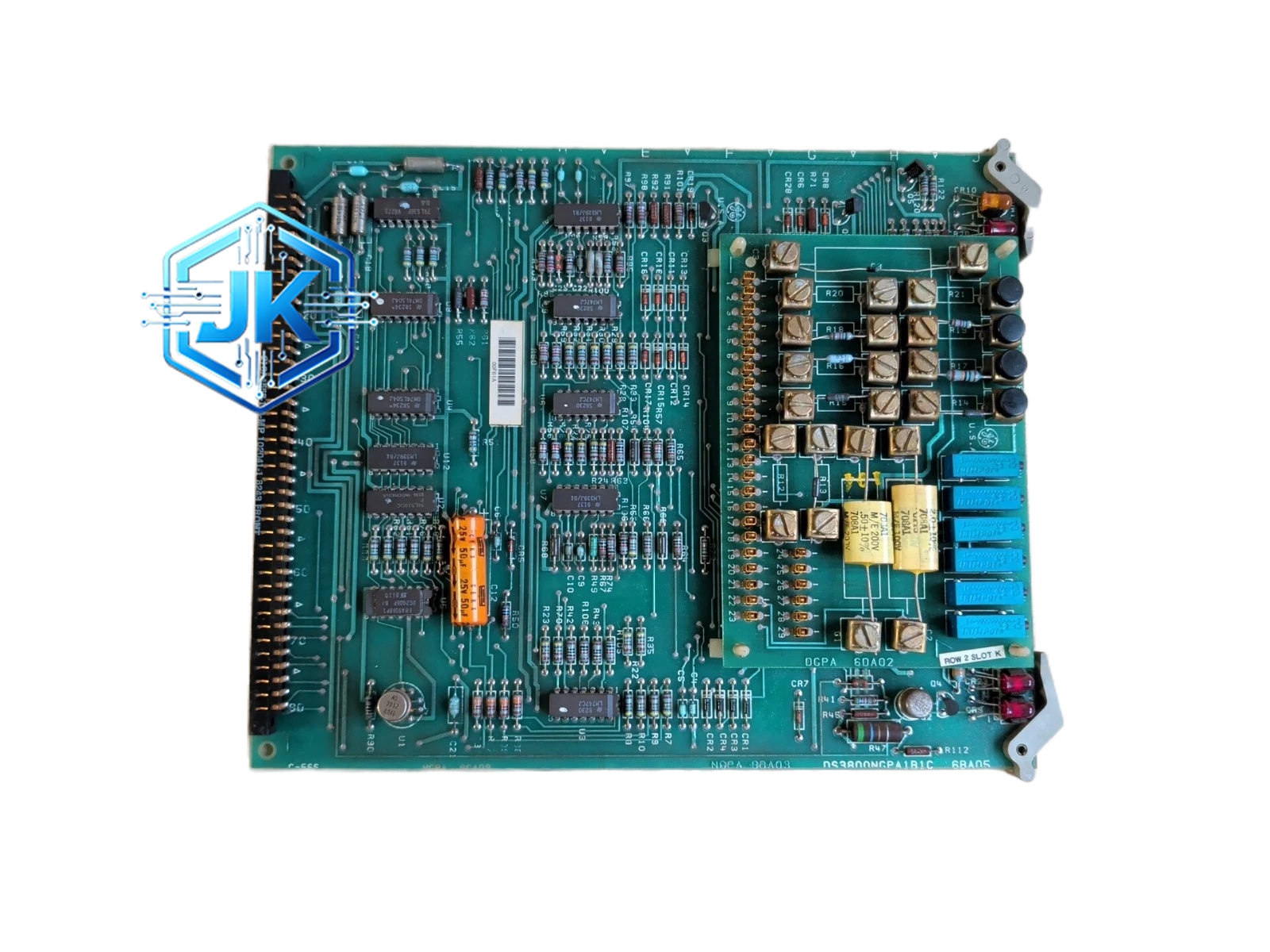

GE DS3800NGPA1B1C 通用模拟量输入模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 通用模拟量输入模块 |
| 适配系统 | GE Mark VIe |
| 通道数量 | 8 路（可独立配置信号类型） |
| 输入信号 | 4-20mA / 0-10V / PT100 / PT1000 / K/J/T/E/N/R/S/B 热电偶 |
| 分辨率 | 16 位 A/D 转换（65536 级） |
| 精度（电流/电压） | ±0.1% 满量程 |
| 精度（热电阻） | ±0.3°C（PT100，0°C 至 100°C） |
| 精度（热电偶） | ±1.5°C（K 型，0°C 至 500°C） |
| 冷端补偿精度 | ±0.5°C |
| 采样速率 | 10 次/秒/通道 |
| 通道间隔离 | 500 VDC |
| 工作温度 | 0°C 至 60°C |
| 功耗 | 约 3W |
| LED 指示 | 8 颗绿色 LED |
功能特点：
- 一模块多信号：8 个通道可分别配置为电流、电压、热电偶或热电阻输入，混合使用完全支持
- 内置冷端补偿：热电偶输入时自动补偿参考端温度误差
- 内置线性化：热电阻自动进行 Callendar-Van Dusen 方程校正，热电偶自动进行 NIST 多项式线性化
- 断线检测：所有信号类型均支持断线检测，断线时自动上报故障
- 软件校准：支持两点校准和五点校准
- 通道隔离：每通道 500 VDC 隔离，消除通道间串扰
应用场景：
- 电厂综合温度采集：一台模块同时采集蒸汽温度（热电偶）、轴承温度（热电阻）、冷却水温度（PT100）
- 化工综合过程变量采集：同时采集压力（4-20mA）、温度（热电偶）、流量（4-20mA）
- 水处理系统：同时采集 pH 值（4-20mA）、余氯（4-20mA）、温度（PT100）
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，阳极氧化 |
| 电路板 | FR-4，6 层 PCB |
| A/D 转换器 | TI ADS1256 |
| 基准电压源 | TI REF5050 |
| 隔离器 | ADI ADuM1201 |
| 端子排 | 绿色可插拔端子，PA66 尼龙 |
| 连接器 | VME 总线连接器 |
安装要求：
- 安装于 Mark VIe 机架指定槽位
- 热电偶输入使用对应分度号补偿导线
- 热电阻输入使用三线制接法
- 信号线使用屏蔽双绞线
使用注意事项：
- 热电偶输入切勿使用普通铜导线
- 定期校准，建议每 6 个月一次
四、GE DS3800NMEC1H1H
产品名称：通用电气 Fanuc DS3800NMEC1H1H 以太网通信模块
产品简介：
该型号为 GE Fanuc Mark VIe 系列的以太网通信模块，提供双端口 10/100 Mbps 以太网接口，用于实现控制器与上位机、HMI、其他控制器之间的标准以太网通信。支持 Modbus TCP、EtherNet/IP、GE SRTP 等主流工业以太网协议，是 Mark VIe 系统实现工厂信息化的标准通信模块。后缀 C1H1H 表示该版本为高性能增强版，数据处理能力更强。
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 双端口以太网通信模块 |
| 适配系统 | GE Mark VIe |
| 以太网接口 | 2 个 RJ45，10/100 Mbps 自适应 |
| 支持协议 | Modbus TCP、EtherNet/IP、GE SRTP、SNMP、HTTP |
| 最大连接数 | 32 个同时连接 |
| 数据传输速率 | 最大 5000 字/秒（每个端口） |
| 供电电压 | +5V DC（VME 总线供电） |
| 工作温度 | 0°C 至 60°C |
| LED 指示 | 绿色（链路正常）、黄色（数据传输）、红色（故障） |
| 功耗 | 约 3W |
功能特点：
- 双端口以太网：两个独立以太网口，支持网络冗余配置
- 多协议支持：Modbus TCP、EtherNet/IP、GE SRTP 同时支持
- 内置 Web 服务器：可通过浏览器直接访问控制器数据
- SNMP 支持：支持网络管理协议
- Email 报警：支持通过 Email 发送报警信息
应用场景：
- HMI 通信：连接操作员站和工程师站
- 上位机通信：与 DCS 上位机或 SIS 系统数据交换
- 变频器通信：通过 Modbus TCP 读取变频器参数
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，阳极氧化 |
| 电路板 | FR-4，4 层 PCB |
| 以太网芯片 | Marvell 88E1111 |
| RJ45 接口 | 集成磁变压器 |
| 连接器 | VME 总线 + 双 RJ45 |
安装要求：
- 两个网口接入不同交换机实现冗余
- 使用超五类屏蔽网线
