描述

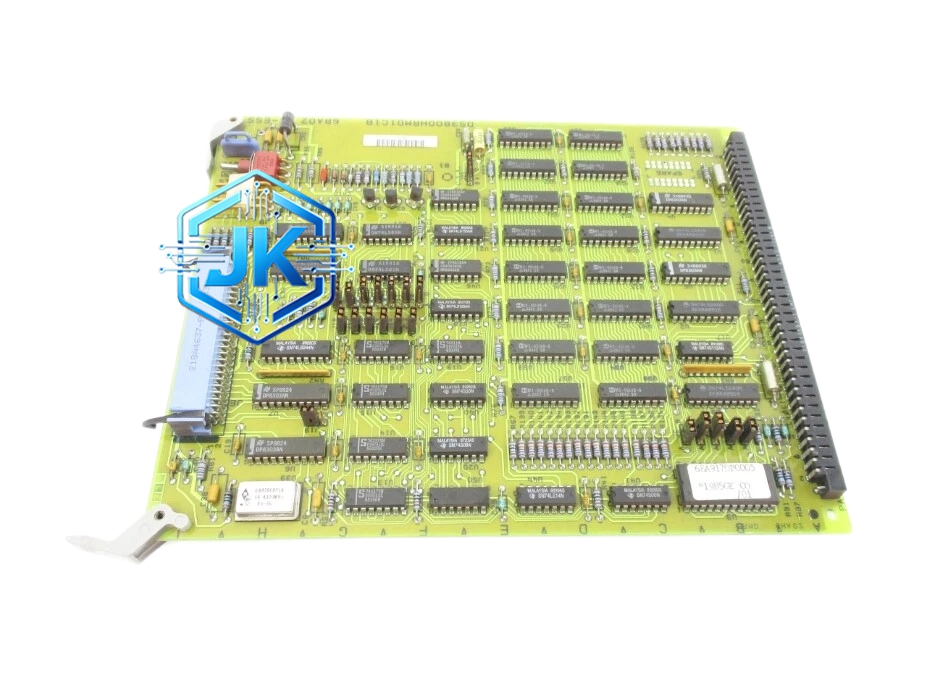

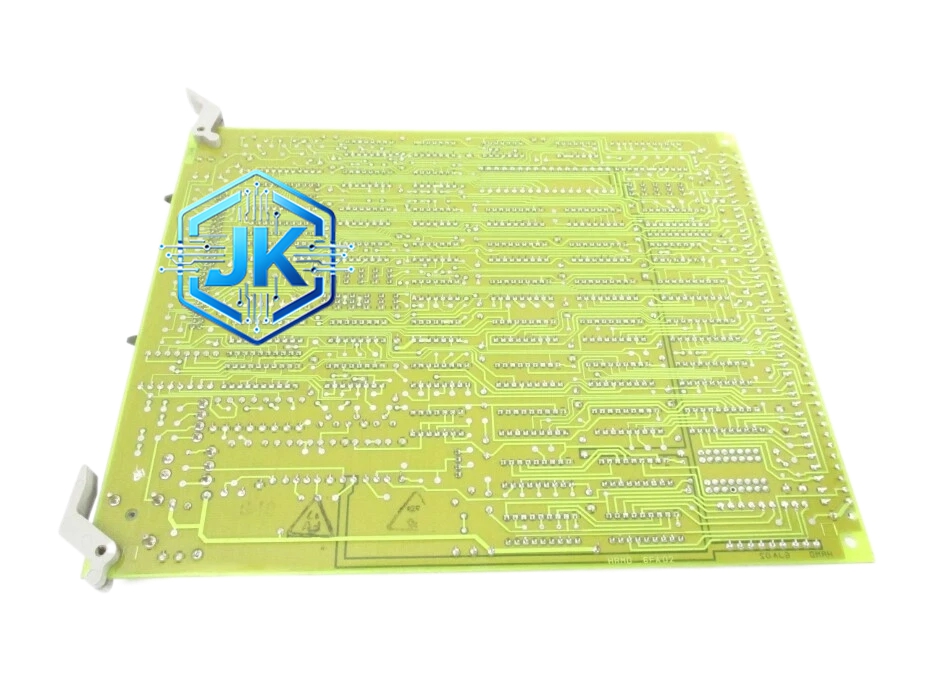

GE DS3800HRMD — Mark VIe 继电器输出模块（16 通道）
技术规格：
- 通道数：16 通道继电器输出（SPDT）
- 触点类型：常开（NO）/ 常闭（NC）可配置
- 触点容量：5A / 250VAC 或 5A / 30VDC（阻性负载）
- 动作时间：小于 10ms（吸合），小于 5ms（释放）
- 通道间隔离：250V DC 电气隔离（每 8 点一组）
- 工作温度：0°C 至 +60°C
- 背板总线：VME64x
- 尺寸：3U VME 模块
功能特点：
- 16 通道高密度：单模块 16 路继电器，节省机架空间
- 每 8 点一组隔离：组间隔离 250V，消除地环路干扰
- 故障安全设计：模块断电时继电器自动切换至安全状态
应用场景：
- 发电机保护跳闸输出
- 变压器保护跳闸输出
- 电动机联锁保护输出
- 报警灯驱动
材质构成：
- 外壳：铝合金压铸框架
- 继电器：密封型功率继电器，AgNi 触点
- PCB：4 层 FR-4 板
- 接线端子：弹簧夹紧式，额定电流 10A
工作原理：
CPU 经 VME 总线下发跳闸指令，模块内部驱动晶体管开关导通，继电器线圈通电，触点动作，接通或断开外部回路。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 跳闸回路使用屏蔽电缆，屏蔽层单端接地
- 跳闸线圈两端并联续流二极管
使用注意事项：
- 严禁超过 5A 负载
- 感性负载必须加装续流二极管
- 定期手动测试每路继电器
