描述

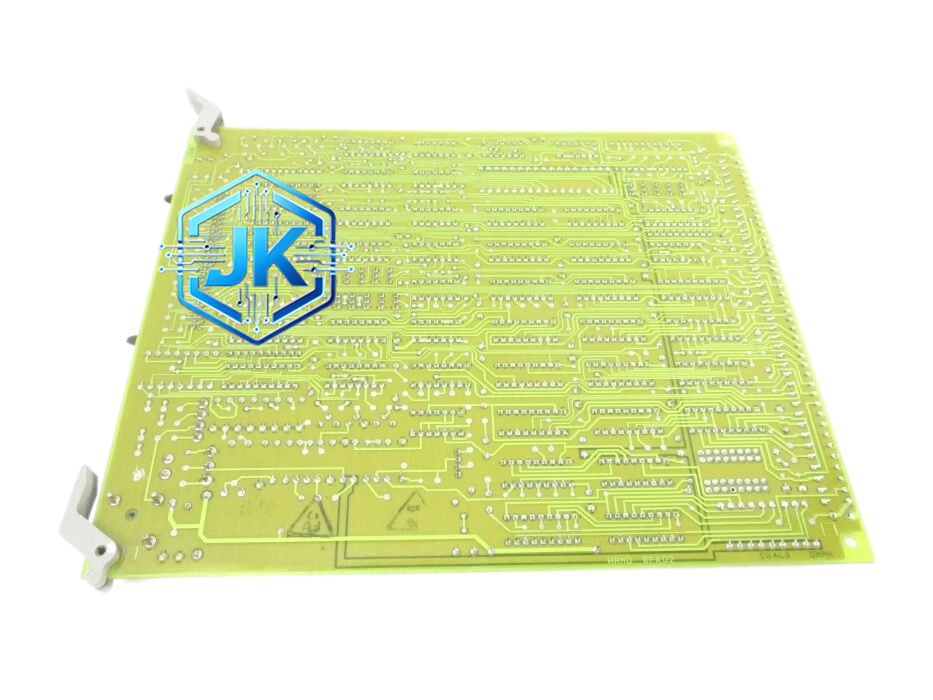

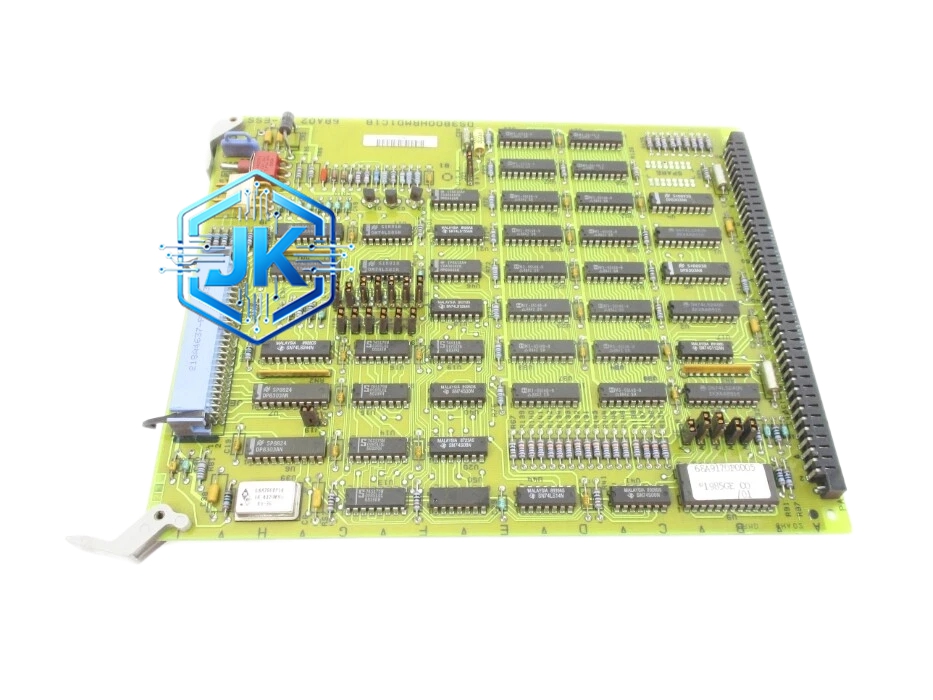

GE DS3800HRMB1N1L
技术规格：
- 产品系列：GE Fanuc Versamax DS3800系列
- 通道数量：4路独立高速计数输入
- 输入类型：NPN型（ sink输入）
- 计数模式：A/B正交编码、脉冲+方向、单脉冲
- 最高频率：200kHz（每通道）
- 计数器位数：32位有符号计数器（±2,147,483,647）
- 输入电压：24V DC（NPN型，低电平有效）
- 隔离电压：500V DC（通道对地）
- 工作电压：5V DC，机架背板供电
- 安装方式：Versamax标准单槽插槽
功能特点：
- 4路独立计数：每通道完全独立，可同时计数4个不同编码器
- 高速计数：200kHz计数频率，满足高速运动控制需求
- 32位计数器：计数范围±21亿，不会溢出
- 正交解码：支持A/B相正交输入，自动判断方向，4倍频计数
- 预设值比较：支持与预设值比较，到达预设值时触发中断或输出
- Z相捕获：支持Z相零位脉冲捕获，用于回原点
- LED指示：每通道配有状态LED
应用场景：
- 传送带速度监测
- 电机转速测量
- 流量计脉冲采集（涡轮流量计等）
- 计数器应用（产品计数等）
- 任何需要4路高速计数的工业场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 4路 |
| 输入类型 | NPN（sink） |
| 最高频率 | 200kHz |
| 计数器 | 32位有符号 |
| 隔离电压 | 500V DC |
| 工作温度 | 0℃ ~ 60℃ |
| 材质 | 阻燃ABS外壳，高速计数器ASIC |
材质构成：阻燃ABS工程塑料外壳，专用高速计数ASIC芯片，光耦隔离电路，弹簧端子排，金手指镀金。
结构特征：单槽宽度，前面板有4组高速计数输入端子（每组A/B/Z三个端子）和4个LED指示灯，后面板为总线连接器。
工作原理：编码器A/B相信号输入后，模块内部高速计数引擎根据A/B相的相位关系判断旋转方向，同时进行4倍频计数，计数值存入32位寄存器，CPU通过背板总线读取。
安装要求：
- 安装于Versamax机架标准槽位
- 编码器信号线使用屏蔽双绞线，屏蔽层单端接地
- NPN型输入需接24V DC电源，编码器输出低电平有效
使用注意事项：
- 编码器信号频率不要超过200kHz
- 接线时注意A/B相不可接反，否则计数方向错误
- 长距离传输（超过10米）需加装线路驱动器
