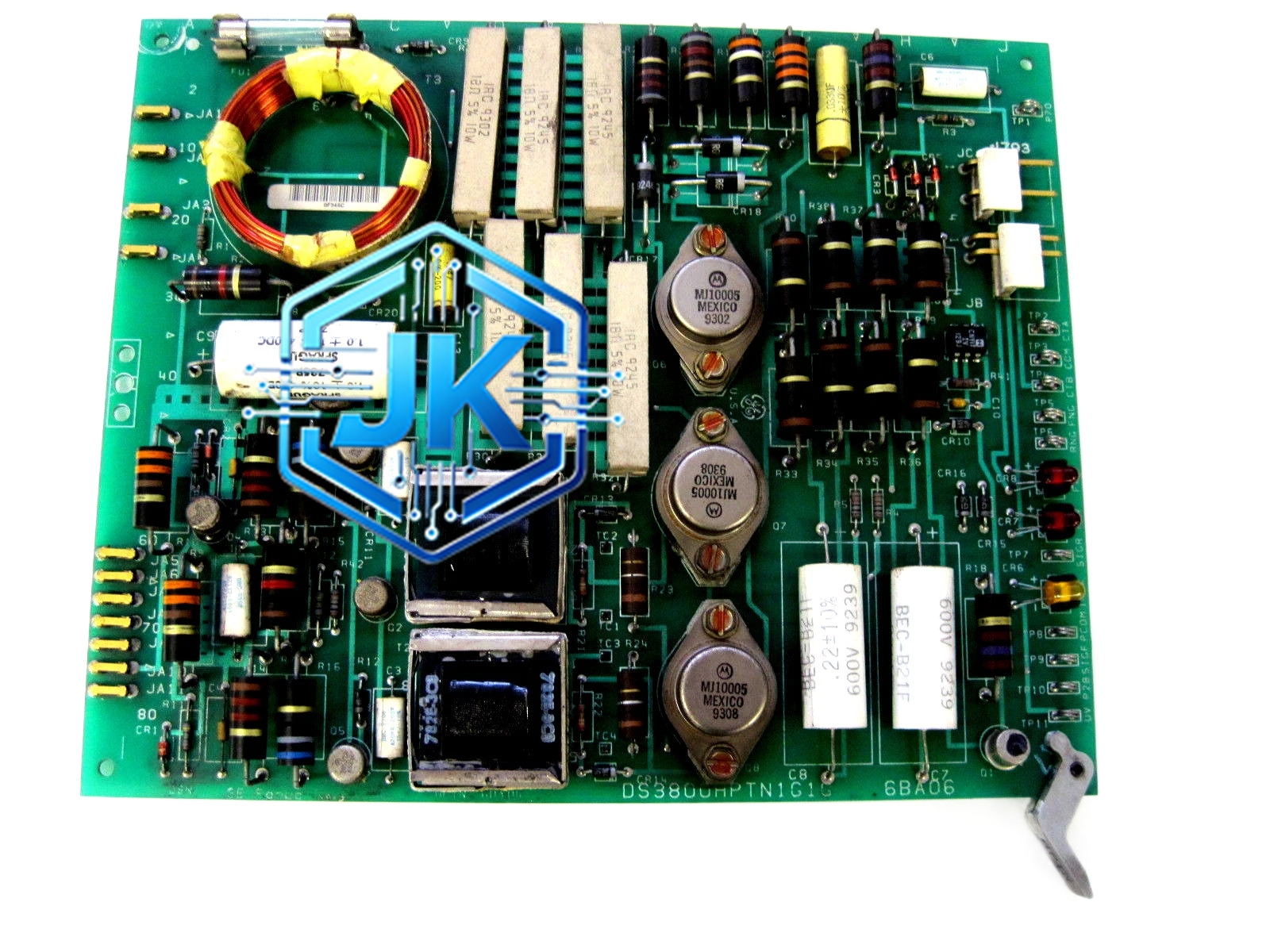

GE DS3800HPTN 高速脉冲输入/频率测量模块（Mark V / Mark VI 燃机控制系统专用）
技术规格：
- 通道数量：4路独立脉冲输入（可配置为2通道高速模式）
- 输入信号类型：TTL电平 / 磁电式传感器（无需外部调理，直接接入）
- 计数器位数：32位无符号整数（最大计数4,294,967,295）
- 计数频率：最高200kHz（单通道），4通道同时计数最高50kHz/通道
- 转速测量精度：±1rpm（在1000-6000rpm范围内）
- 频率测量分辨率：0.01Hz
- 门控时间：可配置（0.1s / 0.5s / 1s / 2s / 5s）
- 脉冲捕捉分辨率：1μs（时间戳精度）
- 捕捉深度：每通道64个事件缓冲
- 输入隔离：每通道光耦隔离，隔离电压500V DC
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线（Mark VI）/ Genius Bus（Mark V）
- 工作温度：0℃ 至 +60℃
- 外形尺寸：标准3U VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 32位硬件计数器：纯硬件计数，不占用控制器CPU资源，计数不会因通信延迟而丢失
- 200kHz高速采样：远超普通脉冲模块的10kHz采样速率，精确捕捉振动信号的高频分量
- 磁电传感器直连：支持磁电式转速探头直接接入，无需外部信号调理电路
- 脉冲捕捉功能：对输入脉冲的上升沿/下降沿进行精确时间戳记录，分辨率1μs，适用于事件序列分析
- 门控计数：支持外部门控信号，仅在门控有效期间计数，适用于批量计数场景
- 计数器回读：支持随时回读当前计数值，回读过程不影响计数
- FIFO缓冲：每通道64个事件FIFO，防止高速脉冲丢失
- LED指示：每通道配置脉冲指示LED，输入有脉冲时闪烁
应用场景：
- 燃气轮机转速测量（磁电探头，最高200kHz计数频率）
- 发电机频率/转速测量
- 蒸汽轮机转速测量
- 流量累计（涡轮流量计脉冲输入）
- 事件序列记录（SOE，开关量事件时间戳）
- 编码器位置反馈（增量式编码器A/B相）
材质构成：
- PCB：FR-4 TG170，八层板设计
- 计数芯片：32位硬件计数器ASIC（GE专用），工作频率大于100MHz
- 捕捉芯片：高精度时间戳TDC（Time-to-Digital Converter），分辨率1μs
- 隔离器件：高速光耦（6N137级别），响应时间小于50ns
- 输入保护：TVS二极管 + 限流电阻 + 钳位二极管，三重保护
- 接线端子：前面板4组3位螺丝端子（每通道：SIG+、SIG-、GATE），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理
结构特征：
- 标准3U VME高度
- 前面板配置4组3位螺丝端子（Ch A至Ch D：SIG+、SIG-、GATE）
- 前面板配置4组LED（每通道1个，红色，有脉冲时闪烁）
- 前面板配置5个LED：Power、Run、Fault、Diagnostic、Communication
- 前面板配置DIP开关（8位），用于设定计数模式、捕捉边沿和门控时间
- 背板侧标准64针DIN 41612欧式连接器
工作原理：
外部传感器输出的脉冲信号经输入保护电路后进入光耦隔离器和32位硬件计数器。计数器在每个采样周期内对脉冲进行累加，计数值通过SRTP总线发送至控制器。脉冲捕捉功能由独立的TDC芯片实现：当检测到预设边沿（上升沿或下降沿）时，TDC以1μs分辨率记录当前时间戳，并存入64级FIFO缓冲区。控制器通过SRTP总线读取FIFO中的事件记录，进行事件序列分析。门控信号有效时计数器工作，无效时暂停计数但不清零。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定
- 磁电传感器信号线必须使用屏蔽电缆，屏蔽层单端接至模块SHIELD端子
- 信号线与动力电缆分开布线，间距不小于15厘米
- 模块地址通过DIP开关设定，同一总线上地址不重复（0-15）
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 磁电传感器探头与齿轮的间隙必须在0.5mm-1.5mm之间，过大则信号弱，过小则易损坏
- 输入频率不可超过200kHz（单通道），超频会导致计数错误
- 霍尔传感器输出为方波，需确认电平兼容TTL（高电平大于3.5V）
- 长期不用的模块需保持通电，否则内部RAM数据丢失
- 更换模块后需重新设定每转脉冲数参数，否则转速计算错误
- FIFO缓冲区满时新事件会覆盖最旧事件，需及时读取
