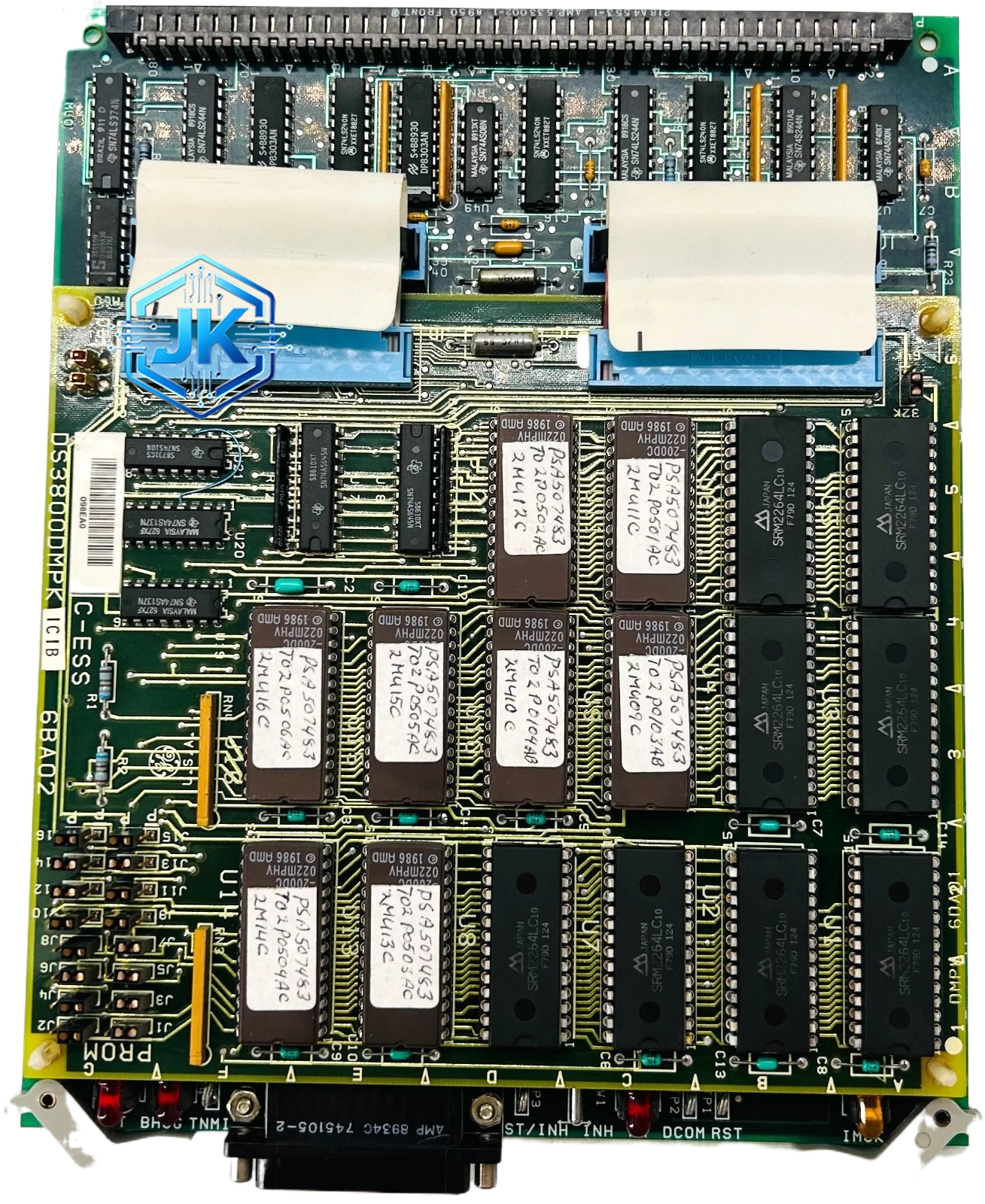

GE DS3800DMPK 静态电压调节主控板（发电机励磁稳压控制板）

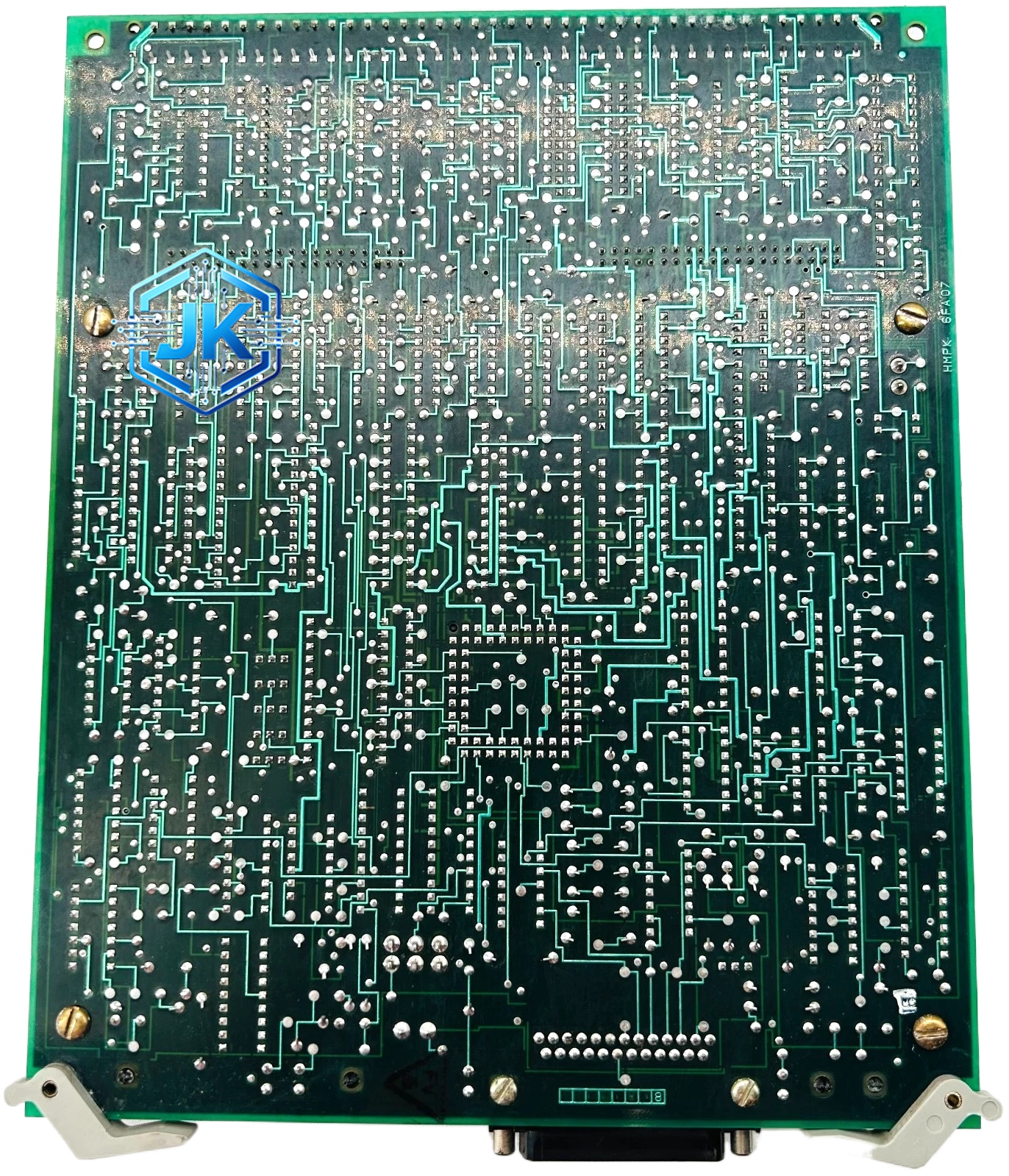

GE DS3800DMPK 静态电压调节主控板（发电机励磁稳压控制板） - 图片 2

GE DS3800DMPK 静态电压调节主控板（发电机励磁稳压控制板）

产品简介

发电机组励磁系统核心控制板，接收电网电压、发电机定子电压、功率因数采集信号，通过内部 PID 算法运算输出励磁调节指令，实时调整发电机励磁电压，稳定机组机端电压与并网功率因数，集成故障保护逻辑，是汽轮 / 燃气发电机稳压控制核心硬件。
分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS3800DMPK 静态电压调节主控板（发电机励磁稳压控制板）

3. 技术规格 & 性能参数

  • 供电：背板 + 5VDC、±15VDC 供电，整机功耗 45W
  • 模拟输入：6 路电压采集（0~120VAC 机端电压）、4 路 4~20mA 功率因数信号输入
  • 调节精度：机端电压稳态调节精度≤±0.5% 额定电压，瞬态调节响应时间＜25ms
  • 工作环境：-10℃~+60℃，湿度 15%~88% 无凝露
  • 存储配置：板载 14 片 EPROM 可编程存储芯片，可存储多套机组励磁整定参数

4. 功能特点

  1. 自动稳压调节：并网 / 孤网工况下自动修正励磁输出，抑制电网波动带来的电压偏移
  2. 功率因数闭环控制：根据并网无功负荷自动调整励磁，恒定机组功率因数在设定值
  3. 多重硬件保护：过励磁、欠励磁、励磁过流、失磁故障实时检测，触发机组停机保护
  4. 参数可编程组态：通过板载跳线、EPROM 烧写修改励磁曲线、保护定值，适配不同容量发电机

5. 应用场景

  1. 火电 30MW~200MW 汽轮发电机励磁控制柜
  2. 燃气 – 蒸汽联合循环电站发电机稳压控制系统
  3. 冶金、化工自备电站并网发电机组励磁控制

6. 材质构成

PCB 为高 TG 耐高温 FR-4 板材，电源区域铜箔加厚处理；逻辑元器件为军工级宽温集成电路，功率采样回路采用金属膜精密电阻，安装边框为铝合金冲压件。

7. 结构特征

Mark IV 标准插卡尺寸，板卡划分为信号采集区、运算逻辑区、电源驱动区、存储区，前端配置 8 颗状态 LED，分别指示稳压运行、过励、欠励、通讯故障；导轨卡扣 + 双侧螺丝双重固定。

8. 工作原理

电压互感器、功率变送器采集现场电气信号，转换为标准模拟量送入板卡 AD 转换芯片，数字信号进入板载处理器与 EPROM 内预设整定参数对比，经 PID 运算生成励磁控制指令，输出至励磁功率板调整励磁输出；实时采集励磁侧反馈信号形成闭环，异常参数触发保护逻辑闭锁输出。

9. 安装要求

  1. 靠近励磁功率单元安装，缩短控制信号线长度，降低线路压降干扰
  2. 信号线使用屏蔽电缆，屏蔽层单端接地，避免工频电磁干扰采样精度
  3. 板卡远离励磁变压器等强磁设备，间距≥10cm

10. 使用注意事项

  1. 修改 EPROM 参数前备份原有程序，参数错误会导致发电机电压失控
  2. 雷雨天气定期检查信号屏蔽接地，接地电阻＜4Ω
  3. 禁止带电插拔板卡，极易造成励磁输出骤变引发机组甩负荷
