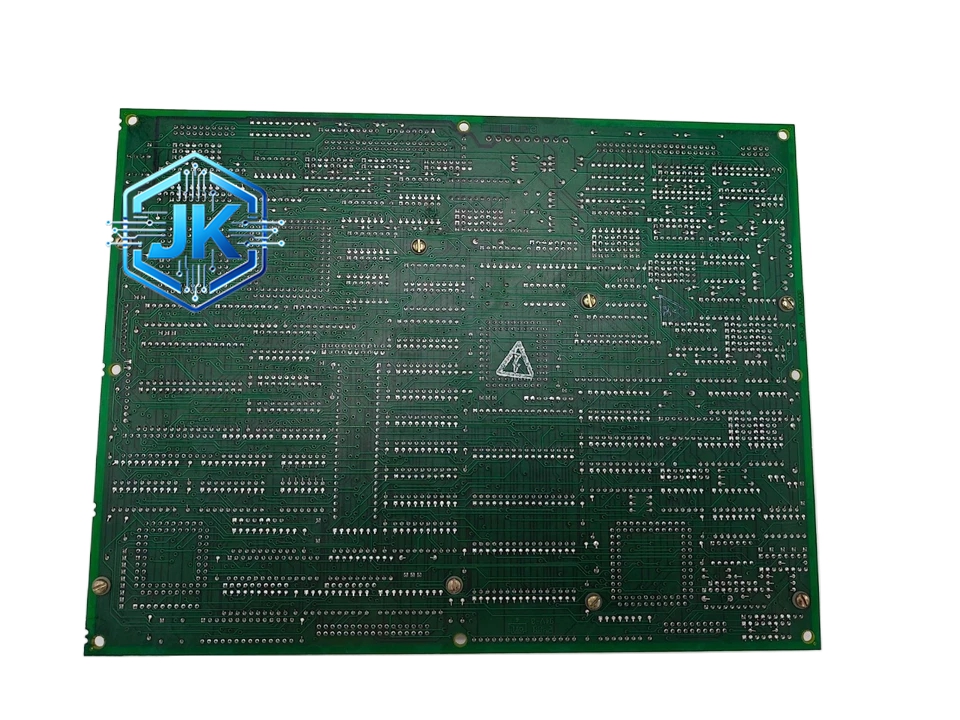

GE DS215UCIBG3AZZ01A 通用 I/O 通信接口模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 通用 I/O 通信接口模块 |
| 适配 PLC 系列 | GE Fanuc 90-70 / VersaMax，Genius Bus |
| 数字量输入 | 8 路，24V DC，源型/漏型可选 |
| 数字量输出 | 8 路，晶体管输出（NPN 开路集电极），最大 0.5A/路 |
| 高速计数器 | 4 路，最高 500 kHz |
| 脉冲输出 | 2 路，最高 100 kHz |
| 通信速率 | 10 Mbps（Genius Bus） |
| 供电电压 | +5V DC（总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 功耗 | 约 3.5W（典型值） |
| 隔离电压 | 1500 VDC（光耦隔离） |
功能特点：
- 8 路数字量输入：支持源型（PNP）和漏型（NPN）两种接线方式，通过模块上的跳线选择，无需更改外部接线
- 8 路晶体管输出：NPN 开路集电极输出，每路独立，最大 0.5A，适合驱动电磁阀、指示灯、小型继电器
- 4 路高速计数器：支持 A/B 相正交编码器输入，最高 500 kHz，32 位递增/递减计数
- 2 路脉冲输出：支持方波和脉冲串输出，用于步进电机驱动和定位控制
- 本机智能诊断：内置自检电路，实时上报通道故障、通信故障、过温故障至 CPU
- 在线配置：通过编程软件可远程修改输入类型、计数器模式等参数，无需停机
应用场景：
- 包装机械：同时采集传感器信号、驱动切刀电磁阀、控制送膜步进电机
- 印刷机械：采集印版检测传感器、驱动墨辊电机、控制切纸刀
- 纺织机械：采集断纱传感器、驱动选针电磁阀、控制送经电机
- 小型自动化产线：作为主 I/O 模块，兼顾数字量控制和简单运动控制
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），阳极氧化处理 |
| 电路板 | FR-4 玻璃纤维环氧树脂，4 层 PCB |
| 晶体管 | NPN 功率管，耐压 50V |
| 光耦 | 东芝品牌，CTR 大于 100% |
| 连接器 | 镀金弹簧触点，80 针 Genius Bus |
| 端子排 | 绿色可插拔端子，额定 5A/针 |
| 焊接 | 无铅 HASL |
结构特征：
- 标准 90-70 尺寸，宽度 25.4 mm，高度约 120 mm
- 前端 16 颗 LED（8 绿 + 8 红），分别对应输入和输出通道
- 前端 4 位拨码开关设定地址（0-15）
- 背面 80 针 Genius Bus 连接器，ZIF 零插拔力设计
- 底部 DIN 导轨卡扣
工作原理：
CPU 通过 Genius Bus 发送控制字和读取状态字。数字量输入经光耦隔离后进入输入锁存器，状态经总线上传。数字量输出由 CPU 控制字经光耦驱动晶体管基极，控制集电极通断。高速计数器由 FPGA 芯片对编码器信号进行正交解码，脉冲输出由定时器产生方波信号。所有状态信息实时上传至 CPU。
安装要求：
- 安装于 35 mm DIN 导轨，地址通过拨码开关设定（不可重复）
- 输入信号线用屏蔽双绞线，屏蔽层单端接地
- 输出端感性负载必须并联续流二极管（1N4007）
- 总线电缆长度不超过 30 米
- 模块与 CPU 间需配置通信参数
使用注意事项：
- 断电操作，等待 30 秒以上再更换
- 佩戴防静电手环
- 输出总电流不超过 3A（8 路合计）
- 感性负载必须加续流二极管，否则烧毁晶体管
- 红色 LED 不亮时检查 CPU 程序是否输出了导通信号
