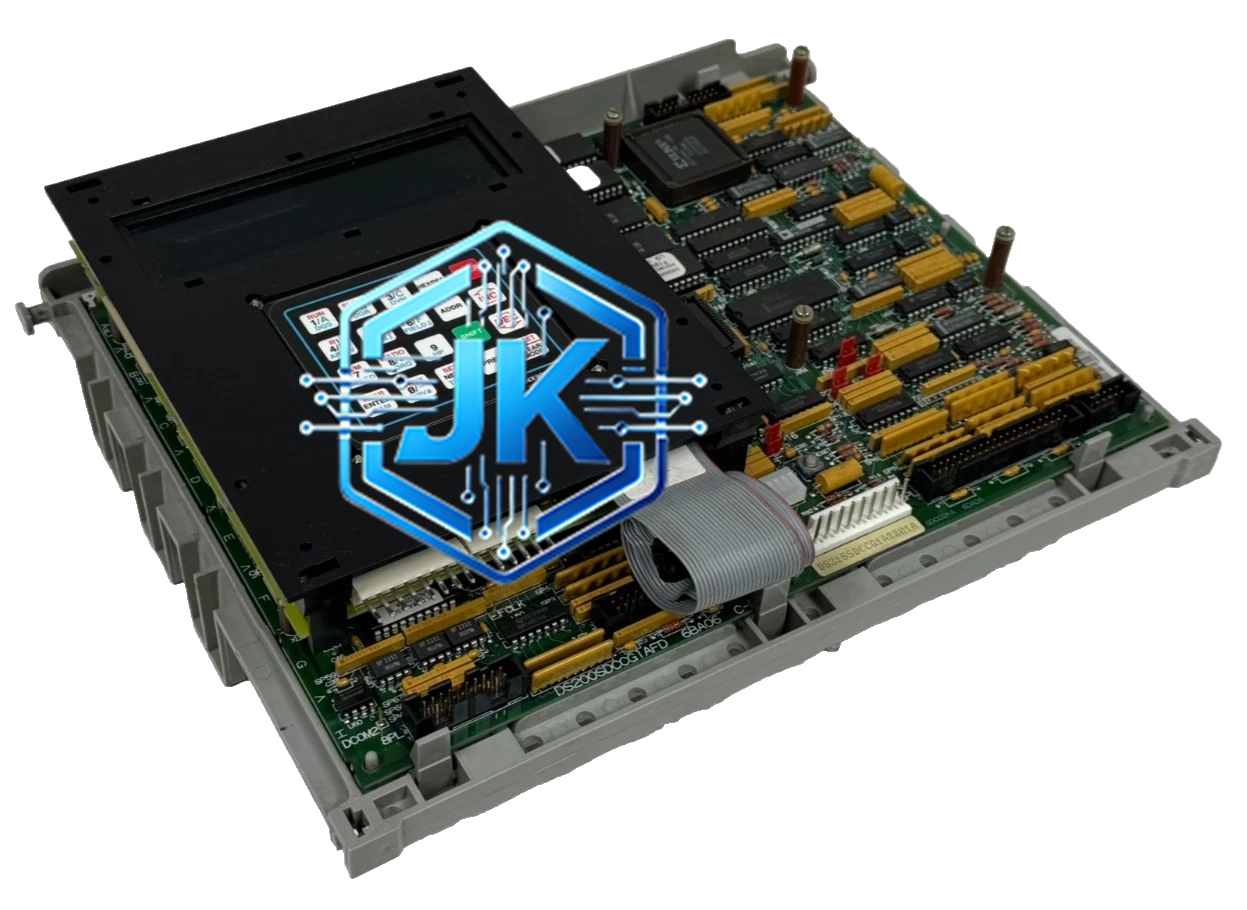

GE DS215SLCCG1AZZ01A — 串行通信接口模块(双通道RS-232/RS-485)

产品简介
该模块属于GE Mark VIe系列控制系统的串行通信板卡,提供2路独立串行通信接口,支持RS-232和RS-485两种通信标准。主要用于Mark VIe处理器与上位机监控系统、远程智能仪表、第三方PLC、变频器之间的数据交互。与前代产品相比,该型号后缀”ZZ01A”表示其为最新固件版本,通信速率更高、协议支持更全,是Mark VIe系统集成与远程监控的核心通信桥梁。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS215SLCCG1AZZ01A — 串行通信接口模块(双通道RS-232/RS-485)

技术规格

  • 通信通道数:2路独立串口,完全隔离,互不干扰
  • 接口标准:RS-232(全双工)+ RS-485(半双工,软件可切换)
  • 通信速率:300bps ~ 115.2Kbps,可编程设置,支持自定义波特率
  • 数据位:7位 / 8位可配置
  • 校验方式:无校验 / 奇校验 / 偶校验 / CRC-16可配置
  • 停止位:1位 / 2位可配置
  • 通信协议:Modbus RTU(主/从)、Modbus ASCII、GE SRTP、DNP3.0(部分固件版本)
  • RS-485最大挂载数:32个设备(标准负载,1/4单位负载)
  • 通信距离:RS-485模式下最远1200米(9600bps时),RS-232模式下最远15米
  • 隔离方式:每路串口1500V DC光电隔离,串口对地隔离,两路串口之间也隔离
  • 缓冲区:每路16字节FIFO(先进先出),防止突发数据丢失
  • 供电电压:+5V DC(板卡级,由I/O背板提供)
  • 安装方式:Mark VIe I/O机架标准欧洲卡插槽
  • 功耗:典型值2.5W
  • 工作温度:-20°C ~ +70°C

功能特点

  • 双串口完全独立,一路连上位SCADA系统,一路连现场智能设备,互不影响
  • 支持主站和从站两种工作模式,灵活适配不同通信架构
  • 内置CRC-16校验引擎,通信数据完整性极高,误码率低于10⁻⁹
  • 具备通信状态实时诊断功能:可监测每路串口的发送错误率、接收错误率、超时次数、缓冲区溢出次数
  • 处理器可通过模块直接读取和写入远程设备寄存器,无需编写复杂通信程序
  • 每路串口配备3个LED指示灯(TX发送、RX接收、ERR错误),便于现场快速排障
  • 支持广播通信模式,一条指令同时发送给所有从站设备,节省通信时间
  • 支持点对点通信模式,用于与单个智能仪表的深度数据交互
  • 固件支持在线升级,通过GE Mark VIe Toolbox工具远程下载

应用场景

  • Mark VIe系统与上位SCADA(iFIX、WinCC、Citect、Intouch)之间的数据通信
  • 电厂与电网调度中心的DNP3.0通信
  • 远程智能电表、智能流量计与主控制器之间的Modbus通信
  • 变频器频率给定与状态反馈通信(如ABB ACS800、西门子G120)
  • 水处理系统中PLC与DCS之间的数据交换
  • 油气管线SCADA远程数据采集
  • 工业机器人与DCS之间的状态通信

材质构成

  • PCB板:四层FR-4高TG(Tg≥170°C)玻璃纤维环氧树脂板,含沉金工艺,信号层与电源层严格分离
  • 通信芯片:专用双UART芯片(如16C550或TI TL16C752),含16字节FIFO,支持全双工通信
  • 隔离器件:高速光电耦合器(如6N137或HCPL-2630),传输速率≥10Mbps,确保高速通信无延迟
  • RS-485收发器:专用半双工收发芯片(如MAX485或SN75176),支持1/4单位负载,最多挂载128个设备
  • 连接器:DB-9母头(RS-232,镀金触点)+ 欧式接线端子(RS-485,铜合金镀镍触点)
  • 外壳:金属屏蔽外壳,铝合金材质,表面阳极氧化处理,EMC屏蔽效能≥60dB

结构特征

  • 标准欧洲卡尺寸(160mm × 100mm),符合IEEE 1101.1规范
  • 前面板分为左右两个独立区域:
    • 左侧:RS-232通道,含DB-9接口 + 3个LED指示灯(TX/RX/ERR)
    • 右侧:RS-485通道,含欧式接线端子 + 3个LED指示灯(TX/RX/ERR)
  • 背面:高密度Pin & Socket连接器(96pin),含+5V供电及VMEbus数据引脚
  • 模块厚度约20mm,重量约180g
  • 前面板左下角设有模块型号标签
  • 前面板右下角设有通信测试按钮,可在线发送测试帧验证通信链路

工作原理
处理器将需发送的数据写入模块通信缓冲区(FIFO),UART芯片将并行数据转换为串行比特流(含起始位、数据位、校验位、停止位),经光电隔离后送至RS-232/RS-485收发器。RS-232模式下直接以TTL电平经DB-9接口输出;RS-485模式下经差分收发器转换为差分信号(A/B线)从欧式端子送出。接收时,外部串行信号经收发器转换为TTL电平,送入UART芯片,UART将串行数据转为并行数据存入FIFO,同时进行CRC校验。校验通过后,处理器通过VMEbus在下一个扫描周期读取FIFO数据。整个过程由硬件独立完成,不占用处理器资源。

安装要求

  • 安装于Mark VIe I/O机架标准插槽,背板需提供稳定的+5V DC供电
  • RS-485总线两端各需加装120Ω终端电阻(匹配阻抗,防止信号反射)
  • 通信电缆使用屏蔽双绞线(RVSP 2×0.75mm²),屏蔽层在机架侧单端接地
  • RS-232电缆长度不超过15米,超过需加装RS-232中继器或转换器
  • 模块与上位机通信参数(波特率、数据位、校验位、停止位)必须完全一致,否则无法通信

使用注意事项

  • RS-485总线上挂接设备总数不超过32个(标准负载),如需更多设备需加装中继器
  • 通信电缆长度超过800米时需将波特率降至9600bps以下,否则误码率急剧上升
  • 禁止带电插拔通信电缆,需先断开总线电源或关闭上位机通信端口
  • 定期检查通信错误率,错误率超过1%时需排查线路干扰(如动力电缆平行布线导致的串扰)
  • 固件升级需通过GE Mark VIe Toolbox进行,禁止自行刷写,错误固件会导致模块无法启动
  • 雷雨季节需检查通信线路的防雷保护,RS-485端口建议加装TVS二极管或信号防雷器
