描述

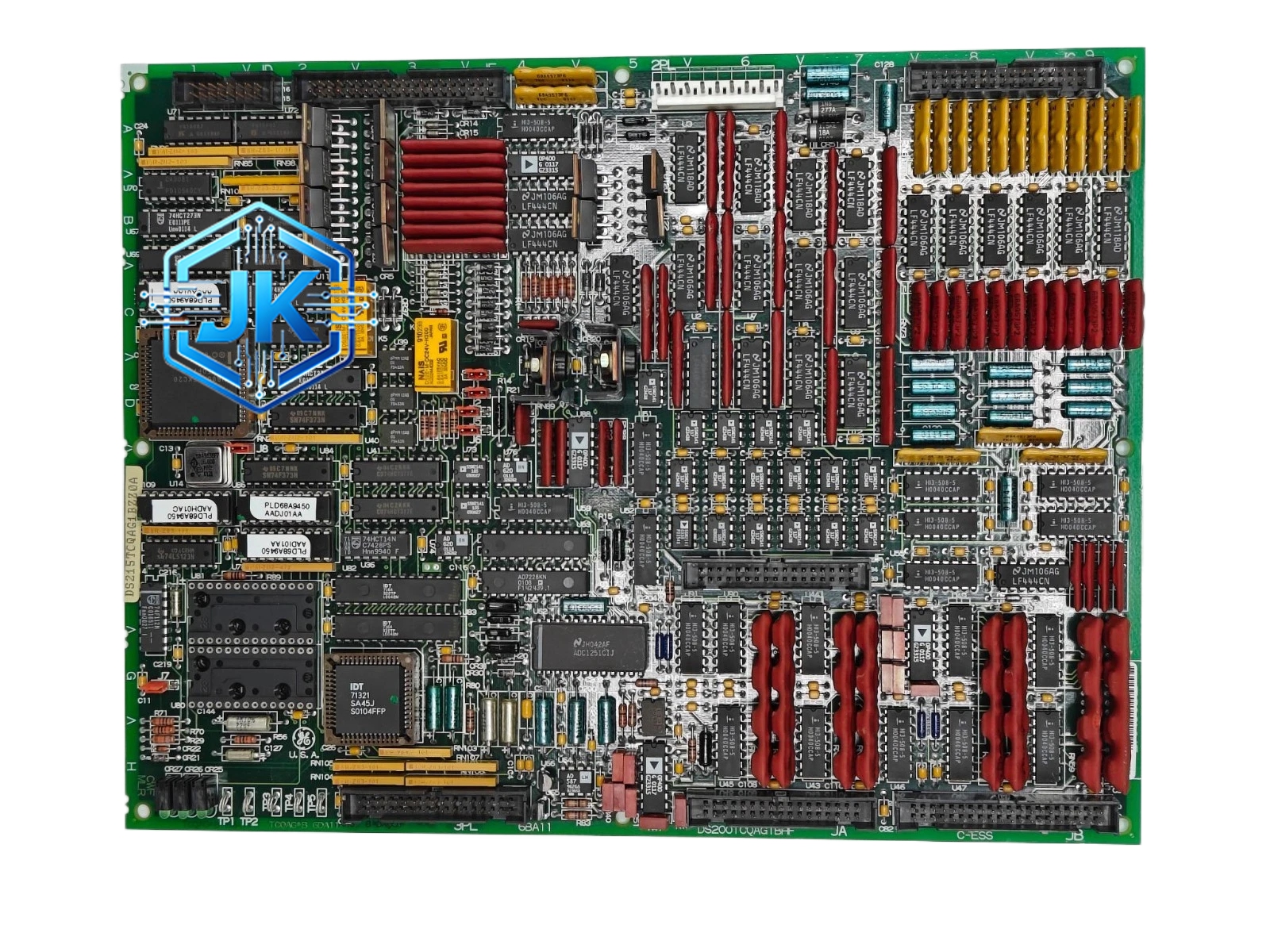

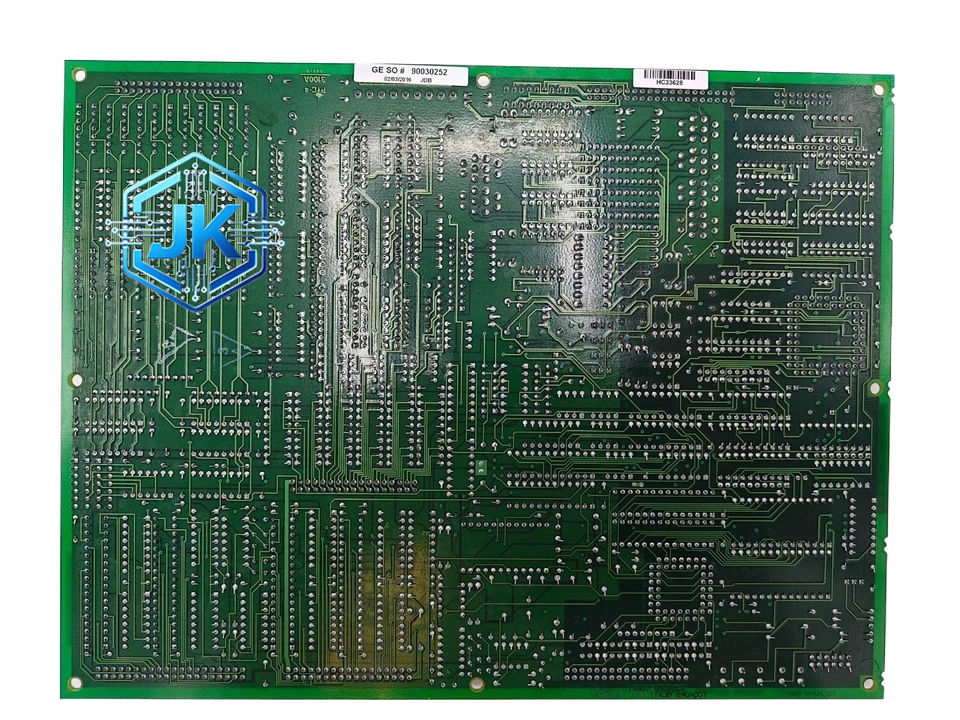

GE DS215MVMAH1A — Mark VIe 4 通道毫伏/电阻输入模块
技术规格：
- 通道数：4 通道，每通道独立配置
- 输入类型：热电偶（J、K、T、E、N、R、S、B）或 RTD（Pt100、Pt1000、Cu50、Ni120）
- 分辨率：16 位 A/D 转换
- 精度：热电偶 ±1.5°C（典型值）/ RTD ±0.3°C（典型值）
- 冷端补偿：内置精密冷端补偿，精度 ±0.5°C
- 采样率：每通道最高 10 Hz（热电偶）/ 5 Hz（RTD）
- 输入阻抗：RTD 模式下四线制接法，消除引线电阻影响
- 通道间隔离：500V DC 电气隔离
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 冷端自动补偿：内置高精度温度传感器，自动补偿热电偶冷端温度
- 四线制 RTD 测量：消除引线电阻对测量精度的影响
- 断线检测：自动识别热电偶或 RTD 断线并报警
- 开路检测：输入端开路时自动触发报警
- 软件可配置：通过 Toolbox 配置每通道传感器类型、量程、滤波
应用场景：
- 汽轮机轴承温度监测
- 发电机定子绕组温度监测
- 锅炉省煤器出口温度测量
- 烟气温度监测
- 润滑油温度采集
材质构成：
- 外壳：铝合金框架
- PCB 板：4 层 FR-4，模拟前端含精密电阻网络
- 冷端补偿传感器：高精度 PT1000 薄膜电阻
- 连接器：高密度 DIN 41612 背板连接器 + 前面板接线端子
结构特征：
- 标准 VME 单宽度模块
- 前面板设有 4 组接线端子排（每通道 3-4 线）
- 每通道配有状态 LED
工作原理：
热电偶信号经接线端子进入模块，首先经过冷端补偿电路将毫伏信号修正为相对于 0°C 的值，然后由 16 位 ADC 采样转换。RTD 信号通过恒流源激励，测量电阻两端电压，经四线制接法消除引线电阻后计算温度值。转换结果通过 VME 总线上传至 CPU。
安装要求：
- 插入 Mark VIe VME 插槽
- 热电偶使用对应分度号的补偿导线
- RTD 使用三线或四线制接法，引线尽量等长
- 接线端子扭矩 0.5-0.8 N·m
使用注意事项：
- 热电偶和 RTD 不能混接在同一通道
- 更换模块后必须在 Toolbox 中重新配置传感器类型
- 冷端补偿传感器不要被遮挡，确保与模块温度一致
