描述

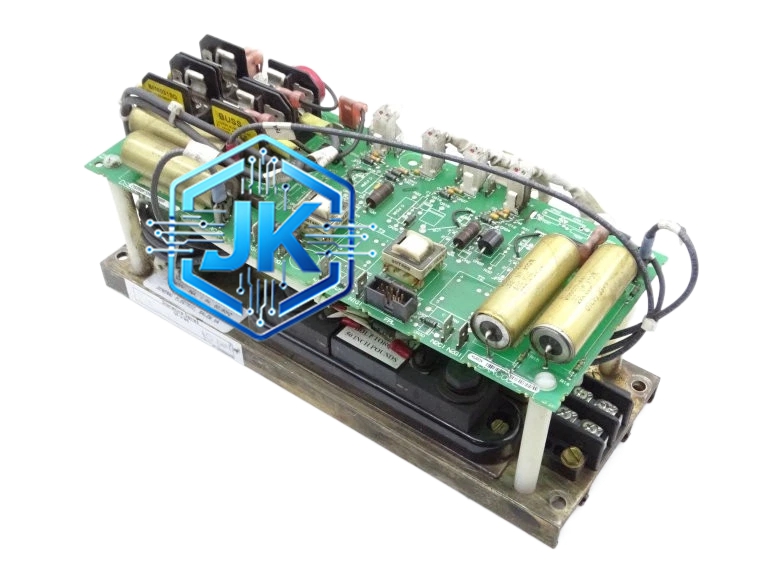

GE DS2020FEBNRX025A 现场电源放大器板
技术规格:
- 输入电压:115V AC(标称),最大125V AC RMS
- 输出电压:125V DC(稳定)
- 输出电流:2.5A(连续),峰值5A(10秒)
- 输出功率:约312W(连续),峰值625W
- 转换效率:大于85%(满载时)
- 纹波与噪声:输出纹波小于50mVpp
- 电压调整率:小于±1%
- 负载调整率:小于±1%
- 隔离方式:输入对输出隔离1500V AC
- 工作温度:0℃ 至 +55℃
- 存储温度:-40℃ 至 +85℃
- 外形尺寸:Mark VI专用子板尺寸(约100mm×80mm×15mm)
- MTBF:超过180,000小时
功能特点:
- AC/DC电源转换:将115V AC转换为125V DC,为励磁控制器提供稳定工作电源
- 冗余供电支持:两块模块可并联使用,与电池电源共同构成125V DC冗余供电系统
- 高转换效率:大于85%的转换效率,发热量低,适合长期连续运行
- 完善保护:过压保护(OVP)、过流保护(OCP)、短路保护(SCP)、过温保护(OTP)五重保护
- LED状态指示:每路输出配置LED指示灯,输出正常时亮起
- 自诊断功能:上电自检所有保护电路和输出电压,异常时通过SRTP总线上报故障代码
- 输入滤波:内置EMI滤波器,符合FCC Class B和CISPR 22标准
- 散热设计:铝挤型材散热片 + 轴流风机(风冷型),自然冷却(无风机型)
应用场景:
- Mark VI励磁控制器DACA电源模块的交流转直流电源供应
- 励磁机配电模型(EPDM)的125V DC工作电源
- 发电机励磁系统的现场电源放大
- 与电池电源配合构成冗余直流供电系统
- 大型同步发电机励磁控制系统的电源保障
材质构成:
- PCB:FR-4 TG170,四层板设计,电源层与信号层交替排列
- 主控芯片:UC3842级别PWM控制器 + MOSFET(IRF840级别)
- 变压器:高频铁氧体磁芯变压器,输入对输出隔离1500V AC
- 整流器件:快恢复二极管(MUR460级别)+ 肖特基二极管(SB560级别)
- 滤波电容:日本Nichicon或Rubycon品牌电解电容(105℃耐温,2000小时寿命)
- 保护器件:TVS二极管 + 保险丝(自恢复型PTC)+ 热敏电阻(NTC)
- 接线端子:前面板1组4位螺丝端子(AC IN:L、N、PE)+ 1组4位螺丝端子(DC OUT:+、-、Sense+、Sense-)
- 外壳:铝合金压铸,表面阳极氧化处理
结构特征:
- Mark VI专用子板尺寸,插入TCH机架背面专用插槽
- 前面板配置1组4位螺丝端子(AC输入:L、N、PE、开关)
- 前面板配置1组4位螺丝端子(DC输出:+、-、Sense+、Sense-)
- 前面板配置8个LED:AC OK、DC OK、Over Temp、Fault、Standby、Battery、Redundancy、Communication
- 底部配置TCH专用64针连接器(与TCH主板通信)
- 顶部配置散热鳍片(风冷型)或平顶(无风机型)
工作原理:
外部115V AC电源经EMI滤波器和保险丝后进入整流桥,整流为约160V DC。PWM控制器以65kHz频率驱动MOSFET开关管,将160V DC变换为高频交流电,经高频变压器隔离降压后,由整流二极管和滤波电容转换为125V DC输出。每路输出均有独立的稳压反馈环路,确保输出电压稳定。过压保护电路实时监测输出电压,超过设定阈值时立即关断PWM驱动并上报故障。
安装要求:
- 安装于TCH机架背面专用插槽,确保TCH背板供电稳定
- AC输入线使用2.5mm²以上铜线,接线端子扭矩为1.2N·m
- DC输出线使用1.5mm²以上铜线,接线端子扭矩为0.8N·m
- 模块地址通过上位软件(ToolboxST)设定,电源模块固定在指定槽位
- 接地端子必须可靠连接至TCH机架接地母排(接地电阻小于4Ω)
- 模块上方需留有不小于30mm散热空间(风冷型需额外预留风机空间)
使用注意事项:
- 严禁AC输入线接反(L/N不可互换),会烧毁整流桥
- DC输出严禁短路,短路时过流保护在100μs内关断输出
- 更换模块前必须断开AC输入电源并等待5分钟(内部电容放电时间)
- 长期不用的模块需每3个月通电一次,防止电解电容老化
- 散热鳍片上不可堆放杂物,否则会触发过温保护
- 两块模块并联时需确认输出电压一致,否则会产生环流
- 固件参数通过ToolboxST设定,现场不可修改
