描述

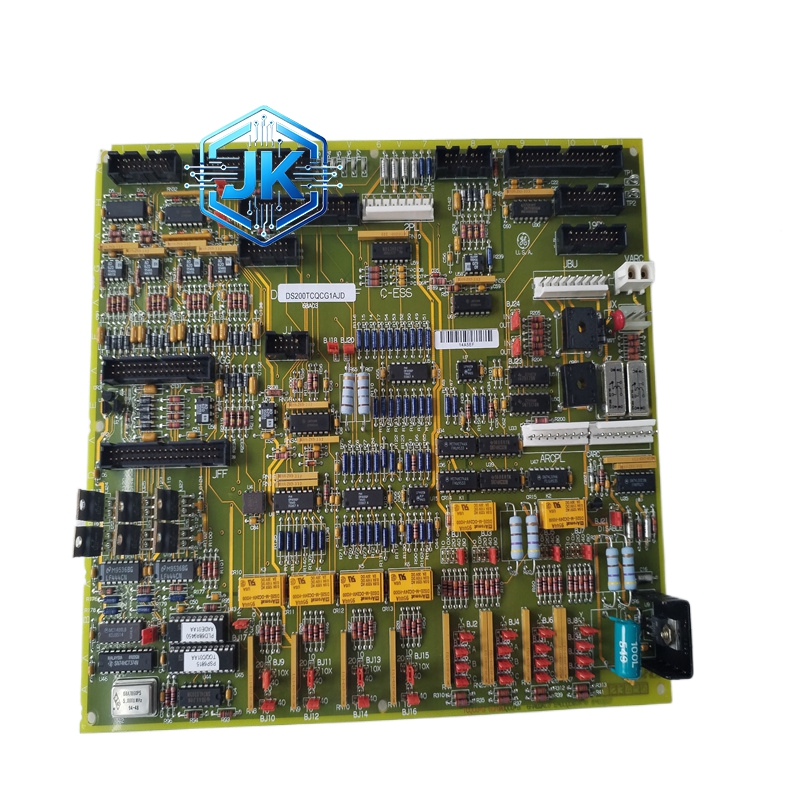

GE DS200TCQCG1BJG RST溢出板（RST Overflow Board，Mark V 燃气轮机控制系统专用）
技术规格：
- 功能定位：数字信号转电流信号（D/A转换 + 电流放大）
- 输出通道：4路4-20mA电流输出（可配置为2路或4路）
- 输出精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- 输出纹波：小于100mV
- 负载能力：最大750Ω（24V供电时）
- 转换速率：数字信号到电流输出延迟小于5ms
- 隔离方式：每2通道一组，通道间隔离500V DC
- 供电电压：5V DC（背板供电）+ 24V DC（输出回路供电）
- 通信接口：GE SRTP高速串行总线（Mark V）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：Mark V专用尺寸（约200mm×150mm×25mm）
- MTBF：超过150,000小时
功能特点：
- RST冗余传输：支持冗余信号传输，主备通道自动切换，切换时间小于10ms
- 跳线可配置：板上37个跳线允许安装人员根据现场需求定制输出通道数、输出范围、故障安全模式等参数
- 多连接器设计：3个40针连接器 + 3个34针连接器 + 1个16针连接器，便于与Mark V面板其他模块互联
- 故障安全输出：支持FAIL-OPEN和FAIL-CLOSE两种故障安全模式，可通过跳线设定
- 输出回读：支持输出电流回读和差异报警，输出偏差超过设定值时上报故障
- LED状态指示：每通道配置LED，输出正常时常亮
- 金属外壳要求：根据IEC 1000-4-3射频敏感性标准，系统必须安装在金属外壳中
应用场景：
- 燃气轮机燃料调节阀（FSRV）伺服驱动信号输出
- 进气导叶（IGV）角度伺服驱动信号输出
- 可调静叶（VSV）位置伺服驱动信号输出
- 蒸汽轮机调节阀伺服驱动信号输出
- 联合循环电厂旁路阀伺服驱动信号输出
材质构成：
- PCB：FR-4 TG170，八层板设计，模拟层与数字层完全隔离
- D/A芯片：16位DAC（AD5791级别），内置精密2.5V基准源
- 恒流源：Howland电流泵电路，使用0.1%精密电阻
- 隔离器件：高频变压器隔离 + 光耦隔离
- 跳线：37个标准2.54mm间距跳线帽
- 连接器：3个40针 + 3个34针 + 1个16针插针连接器，镀金触点
- 外壳：镀锌钢板，金属屏蔽设计
结构特征：
- Mark V专用尺寸，安装于Mark V面板R/S/T分数槽位
- 板面配置37个跳线位置（标注J1-J37）
- 板面配置3个40针连接器（标注CN1-CN3）
- 板面配置3个34针连接器（标注CN4-CN6）
- 板面配置1个16针连接器（标注CN7）
- 板面配置4组LED指示灯（每通道1个）
工作原理：
Mark V控制器通过SRTP总线发送16位数字输出字至DS200TCQCG1BJG板FPGA。FPGA根据跳线设定的参数（输出通道数、输出范围、故障安全模式等），将数字值送入16位D/A转换器。D/A输出电压信号经Howland恒流源电路转换为4-20mA电流信号，经隔离后通过40针/34针连接器输出至伺服功率放大器。伺服功率放大器再将电流信号放大至足够驱动伺服阀门的功率等级。跳线设定故障安全模式：FAIL-OPEN模式下，板卡断电时输出自动归零（阀门全关）；FAIL-CLOSE模式下，板卡断电时输出自动满度（阀门全开）。
安装要求：
- 安装于Mark V面板R/S/T分数专用槽位，确保5V和24V供电稳定
- 跳线设定必须严格按照安装说明执行，错误跳线会导致输出异常
- 40针/34针/16针连接器必须完全插到位，松动会导致信号丢失
- 模块必须安装在金属外壳内（满足IEC 1000-4-3射频敏感性要求）
- 接地端子必须可靠连接至Mark V面板接地母排
使用注意事项：
- 跳线修改后需断电重新上电方可生效，运行中不可修改跳线
- 输出负载电阻不得超过750Ω（24V供电时），否则输出电流将不足20mA
- 雷雨天气或厂区有大型电机启停时，建议检查板卡连接器是否松动
- 板卡故障时Mark V系统会自动切换至备用RST通道，不影响控制器运行
- 更换板卡前必须记录原跳线设定，新板卡需完全复制原设定
