描述

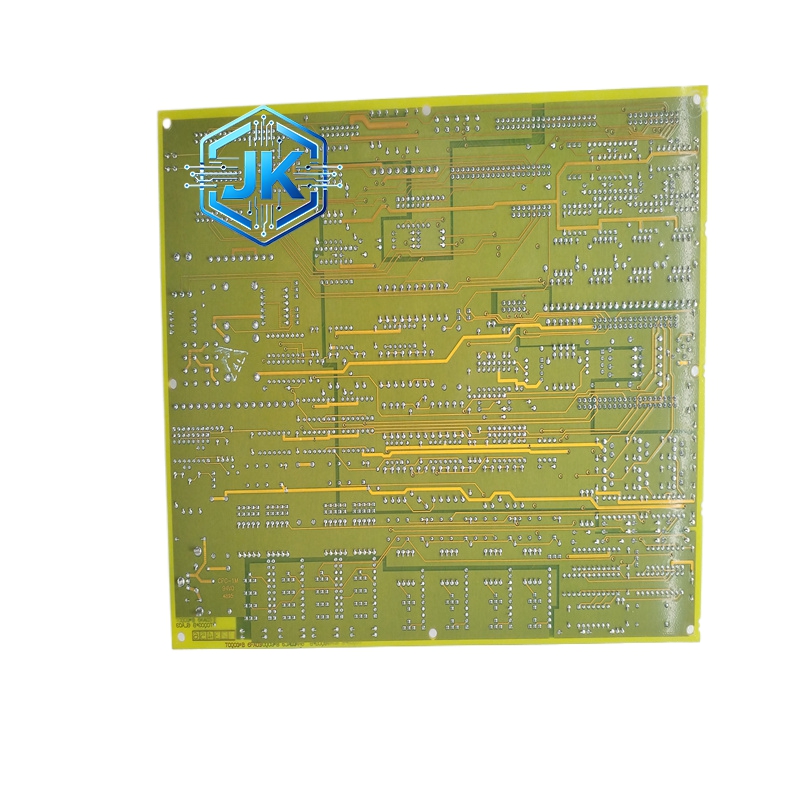

GE DS200TCQCG1BFE 热电偶/热电阻模拟量输入模块（TC/RTD AI Module，Mark V 燃气轮机控制系统专用）
技术规格：
- 通道数量：8路模拟量输入（可配置为4通道热电偶 + 4通道热电阻混合输入）
- 支持热电偶类型：J、K、T、E、N、R、S、B全部8种分度号
- 支持热电阻类型：Pt100、Pt1000、Cu50、Ni120
- 分辨率：24位Σ-Δ型ADC，有效分辨率20位
- 温度分辨率：0.01℃（Pt100条件下）
- 采样速率：每通道最高10次/秒（8通道同步采样）
- 冷端补偿：内置高精度冷端补偿电路，精度±0.5℃
- 输入隔离：通道间隔离500V DC，通道对地隔离250V DC
- 精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- HART支持：支持HART 7协议透明传输，可同时采集HART变量
- 断线检测：自动检测传感器断线，断线时输出低于-40℃的故障值
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准VME单板尺寸
- MTBF：超过160,000小时
功能特点：
- 8通道同步采样：所有通道在同一时刻采样，消除通道间时间偏差，适用于需要多点同步温度监测的场合
- 24位高分辨率：最小可分辨温度变化约0.0003℃，满足精密温度监测需求
- 自动冷端补偿：内置PT1000精密温度传感器，实时补偿接线端子处温度变化，无需外部冰点盒
- HART透明传输：支持HART 7协议，可同时读取温度主变量和HART诊断变量（如传感器健康度、回路电阻等）
- 多分度号兼容：J/K/T/E/N/R/S/B八种热电偶 + 四种热电阻，无需更换硬件
- 断线/短路报警：自动识别传感器开路和短路，立即上报故障代码
- 数字滤波：内置可配置低通滤波器（截止频率0.5Hz至50Hz可调），有效抑制现场电磁干扰
- LED状态指示：每2通道共用一组LED，共4组，便于快速定位故障通道
应用场景：
- 燃气轮机排气温度（EGT）多点监测（S/R/B型热电偶）
- 蒸汽轮机主汽/再热蒸汽温度监测（K/N型热电偶）
- 联合循环电厂余热锅炉多区域温度监控
- 发电机定子/转子绕组温度监测（Pt100热电阻）
- 化工反应釜多路温度采集（T/E/J型热电偶）
- 智能温度变送器数据采集（通过HART协议）
材质构成：
- PCB：FR-4 TG170，八层板设计，模拟层与数字层完全隔离并设置屏蔽层
- ADC芯片：24位Σ-Δ型ADC（AD7793级别），内置精密2.5V基准源，温漂小于2ppm/℃
- 冷端补偿传感器：PT1000铂电阻，精度A级
- 隔离器件：高频变压器隔离 + 光耦隔离，双重隔离保障
- HART调制解调器：专用HART MODEM芯片，支持HART 7协议
- 接线端子：前面板8组3位螺丝端子（每通道一组），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置8组3位螺丝端子（每通道：TC+/TC- 或 RTD+/RTD-/EXC+/EXC-）
- 前面板配置4组4色LED指示灯（每组对应2路通道）
- 前面板配置5个状态LED：Power、Run、Fault、Calibration、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关（8位），用于设定热电偶/热电阻类型和滤波器截止频率
工作原理：
热电偶产生的毫伏级信号（通常0-50mV）经输入保护电路后进入低噪声仪表放大器。放大器将微弱信号放大至ADC可处理的电压范围（0-2.5V），同时冷端补偿电路根据PT1000测得的端子温度，自动加上对应的冷端补偿电压。24位Σ-Δ ADC以过采样率方式工作，将模拟信号转换为高分辨率数字信号，经数字滤波器滤波后由FPGA通过SRTP总线发送至主控制器。HART信号经专用MODEM芯片解调后，HART变量与温度主变量一同上传。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 热电偶信号线必须使用对应分度号的补偿导线（如K型热电偶必须用KX补偿导线），不可混用
- 热电阻必须使用4线制接法，电流线与电压线严格分开
- 模块地址通过DIP开关设定，同一总线上地址不重复
- 接线端子螺丝扭矩为0.8N·m，过紧会损坏端子
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 严禁将电压信号接入热电偶输入端，会烧毁输入放大电路
- 模块上电前需确认所有接线正确，带电接线会损坏ADC
- 冷端补偿精度依赖PT1000传感器，该传感器损坏后需整模块更换
- 备用通道未使用时需短接输入端（热电偶通道用铜丝短接，热电阻通道用100Ω精密电阻短接）
- 校准操作需在稳定工况下进行，温度漂移会影响校准精度
- HART通信需在外部加装HART手操器，模块本身仅支持透明传输
