描述

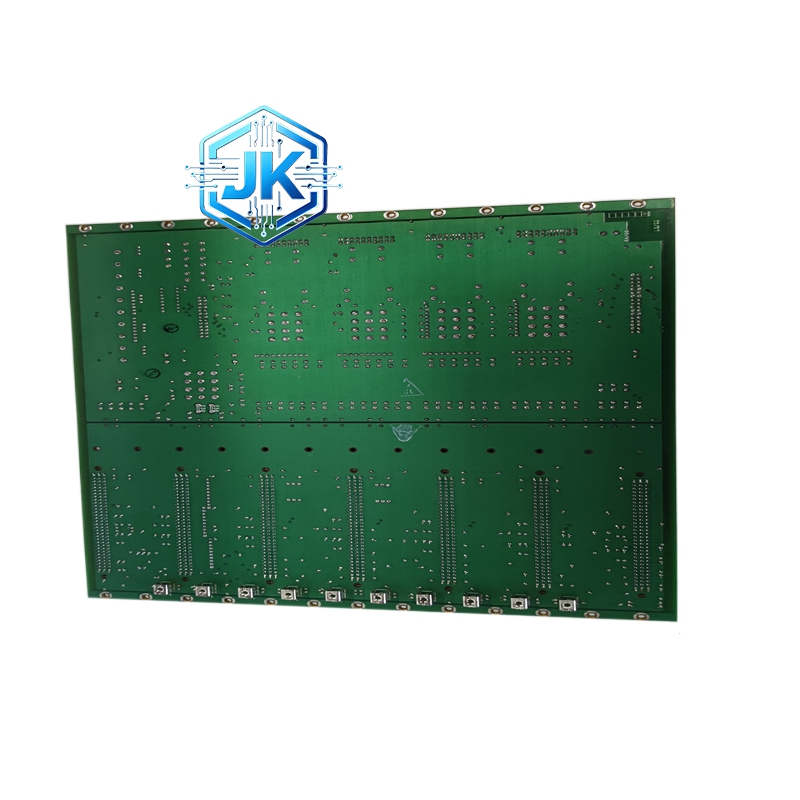

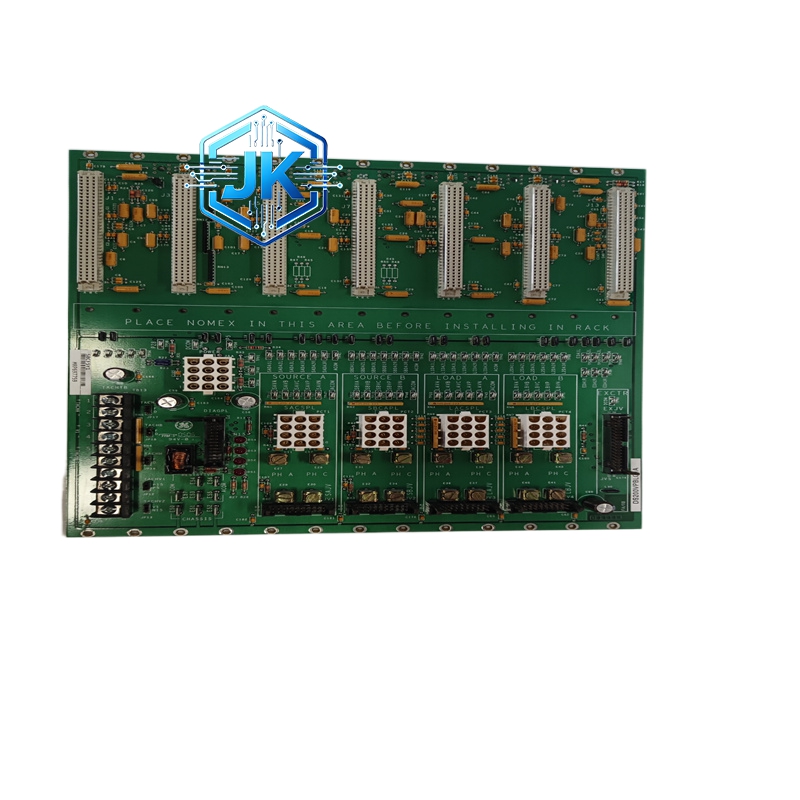

GE通用电气 DS200TCEBG1ABC Mark VIE 继电器输出模块
技术规格：
- 通道数：16路继电器输出（干接点）
- 触点形式：SPDT（单刀双掷），常开（NO）/ 常闭（NC）/ 公共端（COM）
- 触点容量：2A / 250V AC（阻性负载），0.5A / 30V DC（感性负载）
- 响应时间：≤10ms（继电器吸合时间）
- 释放时间：≤5ms（继电器释放时间）
- 隔离电压：1500V AC（通道间），500V DC（通道对地）
- 供电：+5V DC（逻辑侧），触点侧无源（干接点）
- 工作温度：0°C 至 +60°C
- 安装方式：VME/VXI标准单槽板卡
功能特点：
- 干接点输出：无源继电器触点，兼容AC/DC负载，不受负载极性限制
- 通道独立：每路通道完全电气隔离，一路故障不影响其他通道
- LED指示：每通道带有输出状态LED指示灯（亮=继电器吸合）
- 故障检测：支持触点粘连检测（通过诊断回路）
- 通用性强：可驱动任何类型的执行机构（电磁阀、接触器、指示灯、蜂鸣器等）
材质构成：
- 外壳：阻燃PC/PA合金工程塑料，UL94 V-0等级
- 继电器：密封型电磁继电器，镀金触点，寿命≥10万次
- 端子：镀金弹簧端子，抗振动设计，螺钉压接
- PCB：4层工业级PCB，三防涂覆
结构特征：
- VME/VXI标准单槽板卡，3U高度
- 前面板：Power / Run / Fault LED + 16个通道状态LED（每通道一个）
- 背部：VME总线连接器 + 16组继电器输出端子（每组3个端子：COM、NO、NC）
- 板载锂电池（CR2032）
工作原理：
控制器通过VME总线向模块下发数字量输出指令（0或1），模块内部的光耦隔离电路将逻辑信号转换为继电器驱动信号，驱动对应通道的电磁继电器吸合或释放。继电器触点闭合后，外部负载电路接通，执行机构动作。由于是干接点输出，负载电源完全由外部提供，模块本身不提供驱动电流。
应用场景：
- 燃气轮机跳闸回路输出（燃料切断阀、IGV关闭等）
- 蒸汽轮机阀门控制（主汽阀、调节阀等）
- 电厂辅助设备启停控制（给水泵、凝结水泵、风机等）
- 报警信号输出（声光报警器）
- 电磁阀控制（冷却水阀、润滑油阀等）
安装要求：
- VME/VXI机架安装，注意地址跳线设置
- 触点侧接线：COM端接负载一端，NO端接负载另一端（常开逻辑）或NC端（常闭逻辑）
- 感性负载（如电磁阀、接触器线圈）必须并联续流二极管（如1N4007），防止继电器开断时产生的反向电动势损坏触点
- 接地端子必须可靠连接至机柜保护地
使用注意事项：
- 触点容量不可超过2A/250V AC，超过会导致触点烧蚀
- 感性负载必须加续流二极管
- 继电器寿命约10万次，频繁动作场合建议每2年检查一次触点磨损情况
- 严禁将触点侧电源接入模块逻辑侧（+5V端）
