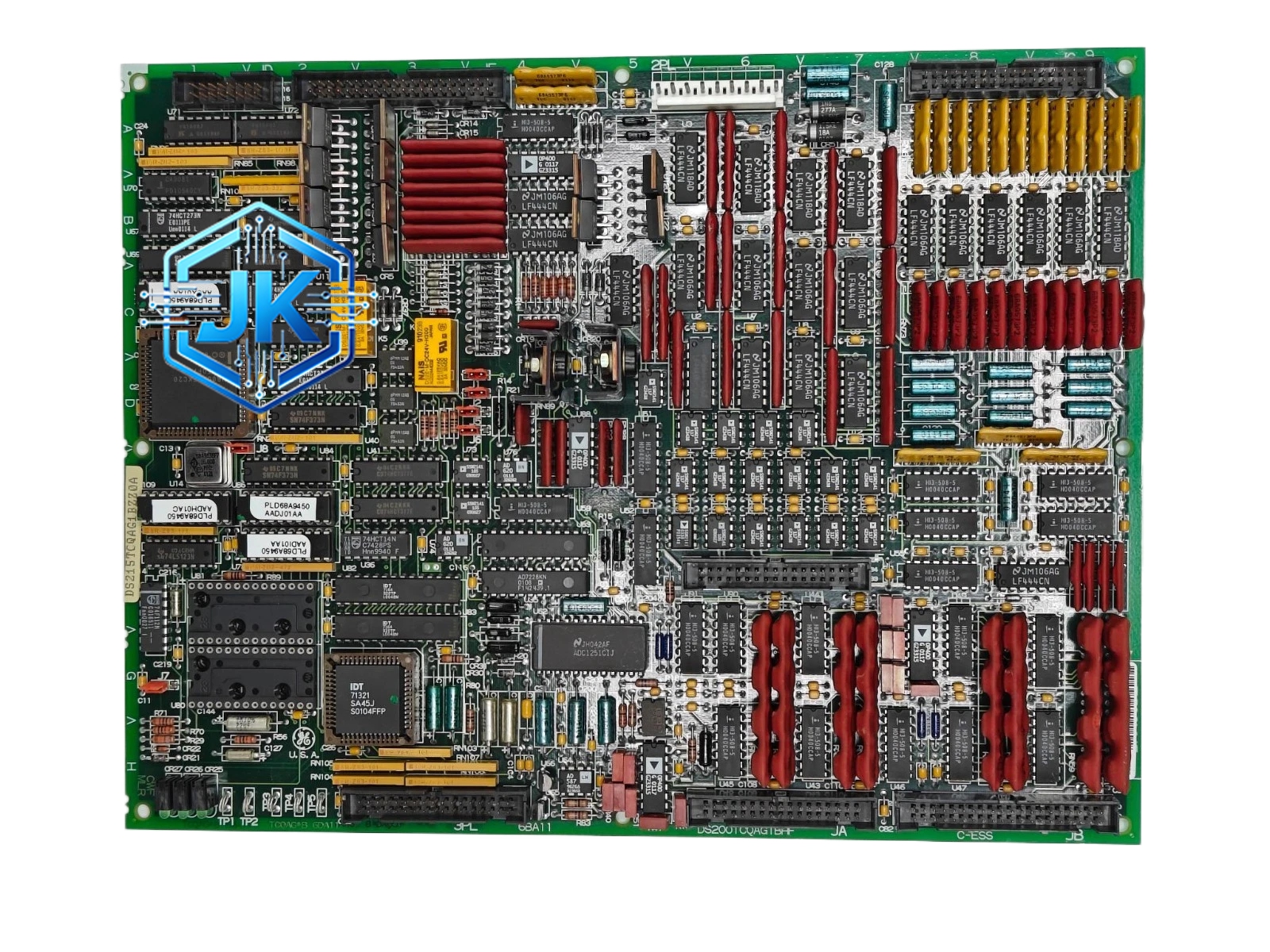

GE DS200TCCBG8B Mark V 系统 CPU 背板总线通讯协调节板

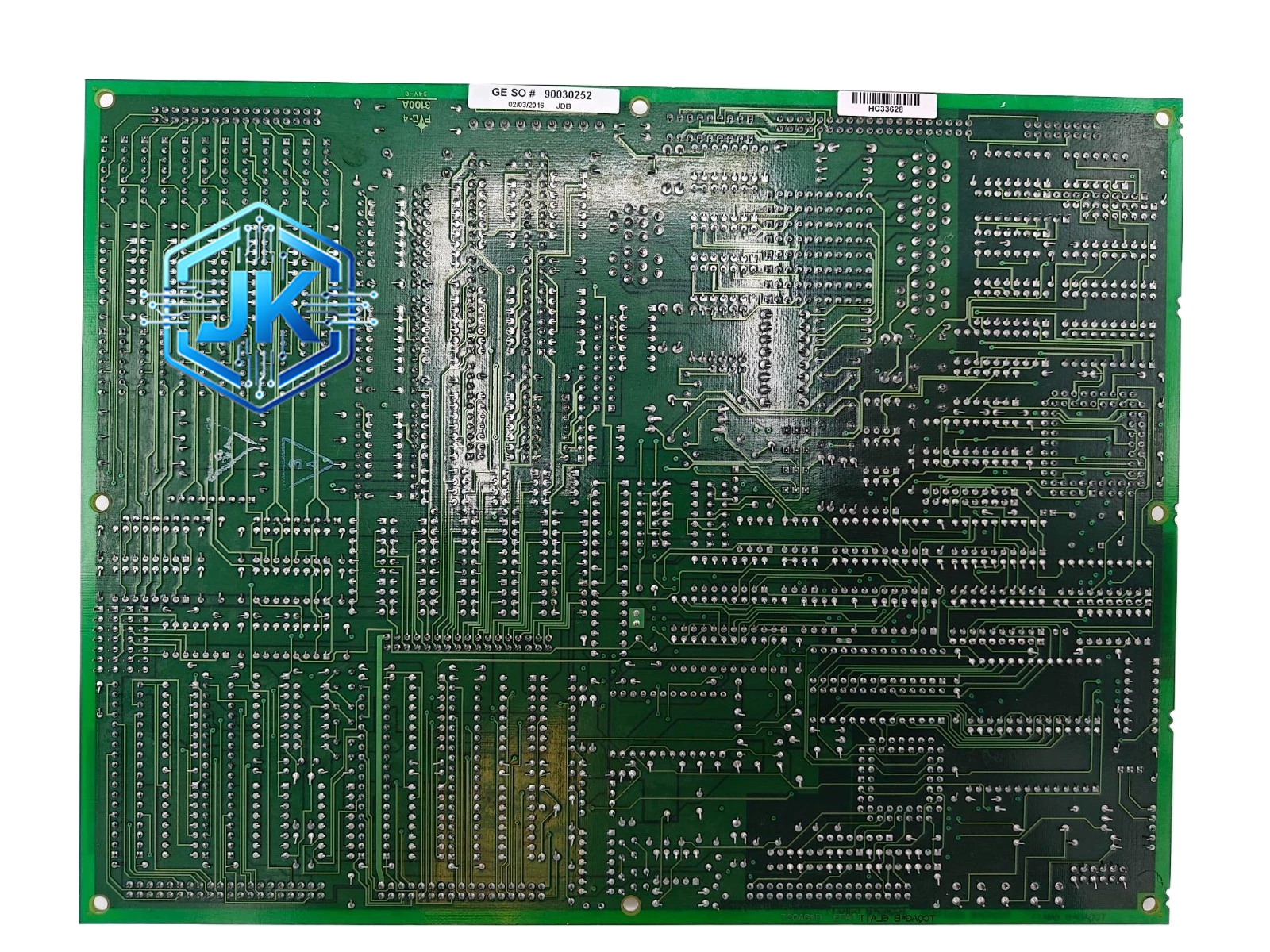

GE DS200TCCBG8B Mark V 系统 CPU 背板总线通讯协调节板 - 图片 2

GE DS200TCCBG8B Mark V 系统 CPU 背板总线通讯协调节板

产品简介

Mark V 整套控制系统背板总线中继协调板，统筹机柜内所有功能板卡（I/O 板、电源板、调理板、显示板）的数据通讯，优化总线时序、隔离各板卡总线冲突，是系统 CPU 和全部外设板卡的数据交互桥梁，保障整柜总线通讯稳定顺畅。
分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS200TCCBG8B Mark V 系统 CPU 背板总线通讯协调节板

技术规格 & 性能参数

  • 总线规格：Mark V 内部并行背板总线，支持 16 块板卡挂载通讯，总线时钟 8MHz
  • 通讯纠错：硬件 CRC 数据校验，传输误码率＜10⁻⁷，单卡通讯故障不占用总线资源
  • 供电：背板 + 5V、±15V 供电，功耗 17W，工作温度 – 5~+62℃

 功能特点

  1. 总线时序分配：分时调度各板卡上传 / 下发数据，杜绝多板卡同时抢占总线造成通讯拥堵
  2. 故障总线隔离：某一块外设板卡总线短路故障，自动切断故障卡总线链路，保护整套系统总线
  3. 数据缓存转发：内置硬件缓存，短时总线拥堵时缓存数据，避免数据丢包、指令丢失
  4. 总线状态巡检：实时监测总线电压、通讯速率，总线异常点亮故障告警并上传中控

 应用场景

  1. Mark V 燃气轮机主控机柜背板总线中枢模块，全柜板卡通讯管理
  2. 联合循环电厂余热锅炉 DCS 控制柜总线协调单元

材质构成

PCB 高可靠 FR-4 基板，总线接口镀金金手指（加厚镀金层提升耐磨抗氧化），通讯逻辑高速 CMOS 工业芯片。

结构特征

Mark V 标准主控插槽板卡，板卡全尺寸对接机柜背板主总线，前端 4 颗 LED：总线正常、总线过载、单卡故障、电源指示灯。

 工作原理

所有外设板卡数据经背板接入本板总线收发电路，时序芯片按预设顺序分时放行各板卡数据至 CPU 总线，故障卡接入异常信号时隔离电路瞬时断开该卡总线回路，缓存电路临时存储待传数据，保障系统不间断通讯。

安装要求

  1. 必须安装在机柜最靠近主控 CPU 的一号插槽，不可随意更换插槽位置
  2. 安装前检查背板金手指无氧化发黑，氧化触点使用无水酒精擦拭清洁

使用注意事项

  1. 本板卡故障会造成整柜所有板卡通讯中断，更换必须整机断电停机操作
  2. 禁止在机柜带电状态插拔其他板卡，瞬时浪涌容易击穿本板总线收发芯片
