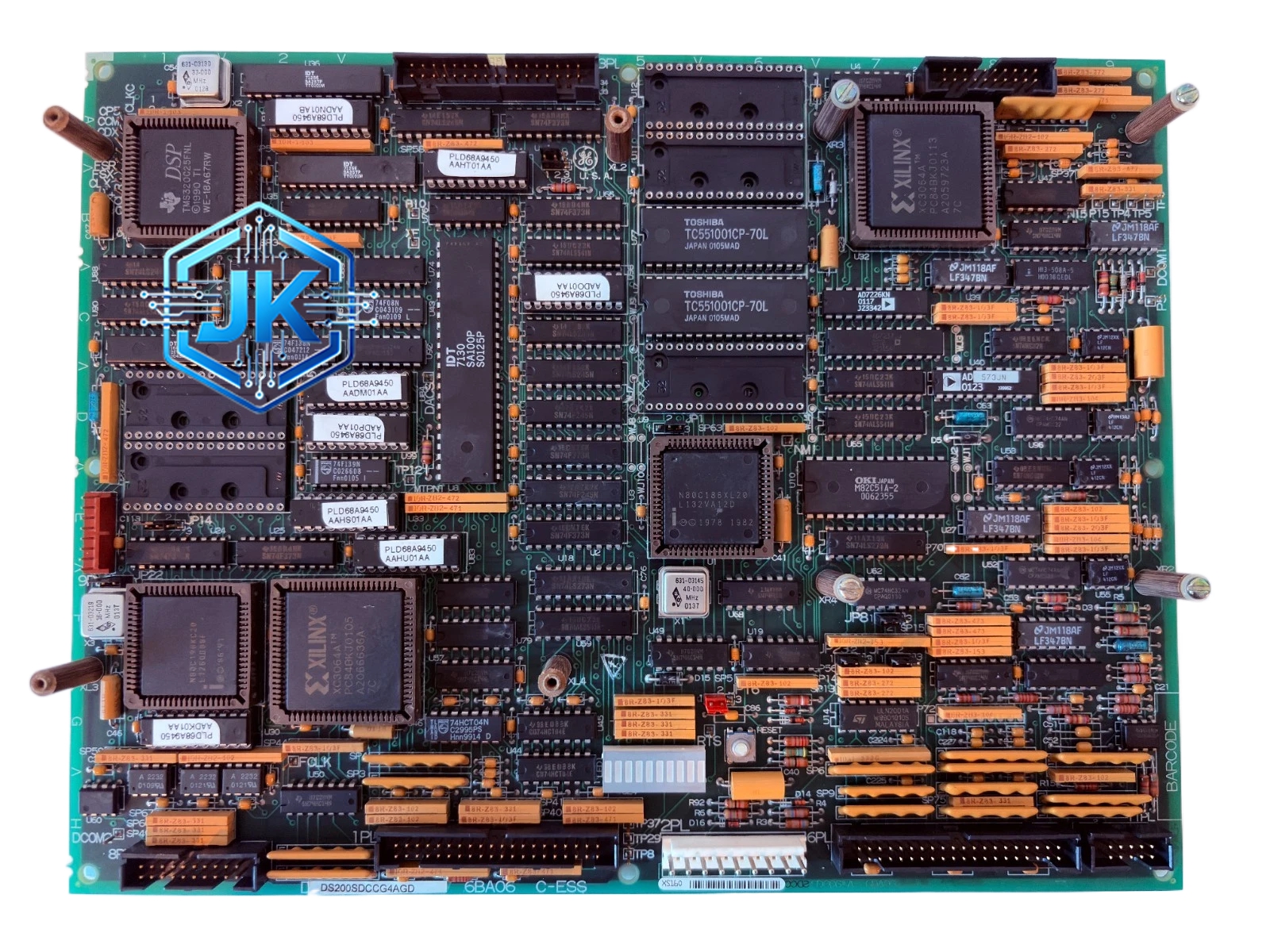

GE DS200SSRAG1A — Mark VIe 固态继电器输出模块（16 通道）
技术规格：
- 输出通道：16 路固态继电器输出（无机械触点）
- 输出类型：DC 输出（NPN / PNP 可选）
- 负载电压：24-240VDC
- 负载电流：每通道 0.5A（最大），总电流 4A
- 动作时间：小于 1ms（开通），小于 0.5ms（关断）
- 通道间隔离：250V DC 电气隔离（每 4 点一组）
- 保护功能：过流保护、短路保护、过温保护
- LED 指示：每通道配有绿色 LED（输出有效）
- 工作温度：0°C 至 +60°C
- 背板总线：VME64x
- 供电：+5V / +3.3V，由 VME 背板供电
- 功耗：约 3W
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.5kg
功能特点：
- 无触点设计：采用固态继电器，无机械触点磨损，寿命超过 1000 万次
- 高速动作：1ms 开通时间，远快于机械继电器，适合快速逻辑控制
- 16 通道大容量：单模块提供 16 路输出，节省机架空间
- 每 4 点一组隔离：组间隔离 250V DC，防止故障扩散
- 多重保护：过流、短路、过温三重保护，确保负载安全
- NPN/PNP 可选：每通道可配置为 NPN 或 PNP 输出，适应不同负载类型
应用场景：
- 电磁阀批量控制（快开快关型电磁阀）
- 指示灯批量驱动（报警灯、状态灯）
- 小功率执行机构驱动（电磁阀、小型继电器线圈）
- 快速逻辑控制输出（联锁逻辑、顺序控制）
- 变频器启停控制
- 泵组启停控制
材质构成：
- 外壳：铝合金压铸框架
- PCB：4 层 FR-4 板，输出区与逻辑区物理隔离
- 固态继电器：Omron G3MB 或同等品质，光电耦合隔离
- 保护元件：TVS 二极管 + 自恢复保险丝
- 接线端子：弹簧夹紧式，镀金触点
结构特征：
- 3U VME 模块
- 前面板设有 16 组接线端子
- 每通道配有绿色 LED
- 顶部设有 16 位拨码开关，每位对应一个通道的 NPN/PNP 配置
工作原理：
CPU 通过 VME 总线下发输出指令至模块，模块内部逻辑电路驱动对应通道的光电耦合器，光电耦合器导通后触发 SSR 内部的 MOSFET 或 TRIAC，从而接通或断开外部负载回路。过流保护电路实时监测负载电流，异常时立即关断输出并上报 CPU。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 负载线使用不小于 0.5mm² 铜芯电缆
- 接线端子扭矩 0.5-0.8 N·m
- NPN 和 PNP 负载不可混接在同一模块上
使用注意事项：
- 每通道最大电流 0.5A，不可超过
- NPN 输出的负载负极必须接模块输出端，PNP 输出的负载正极必须接模块输出端
- 感性负载（如电磁阀线圈）必须并联续流二极管
- 更换模块后必须在 Toolbox 中逐通道重新配置 NPN/PNP 类型
- 建议每 12 个月进行一次输出功能校验
