描述

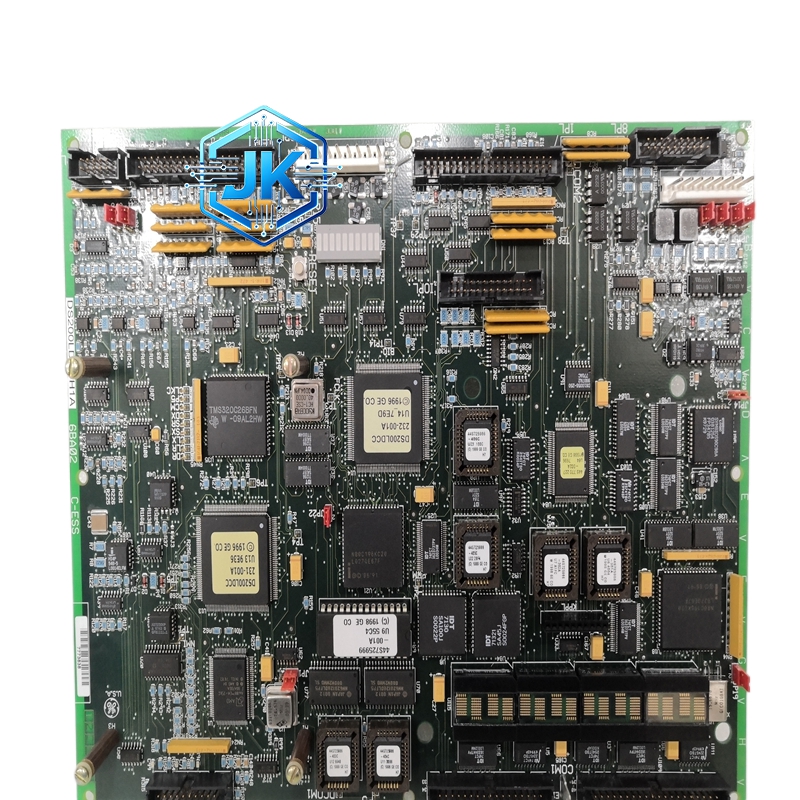

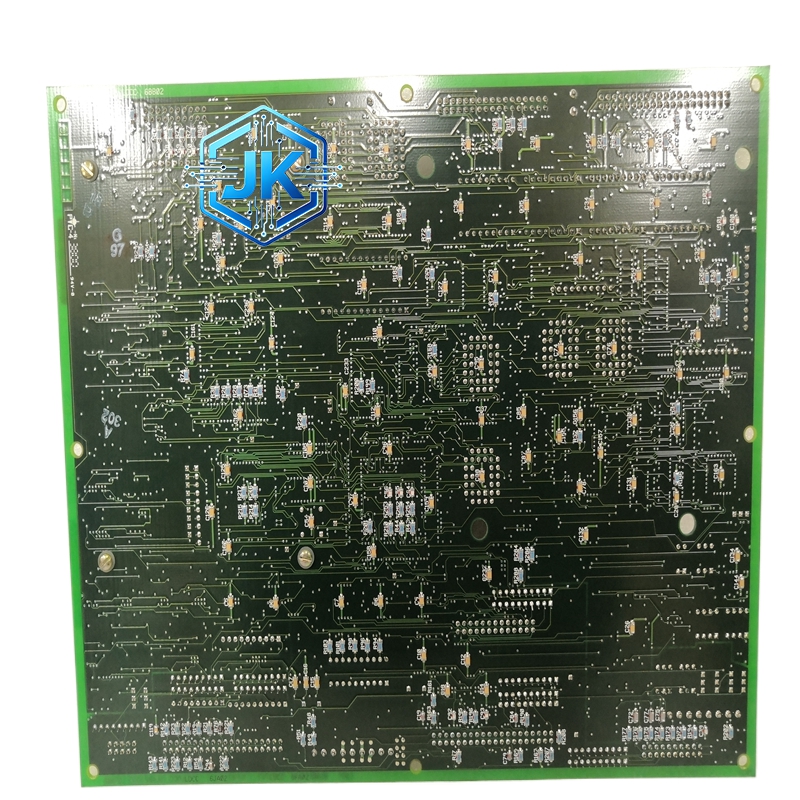

GE Mark VIe 低压直流斩波器模块 DS200LDCCH1A
技术规格:
- 输入电压: 24 V DC（范围18–30 V DC）
- 输出电压: +5 V DC（3 A）、+12 V DC（2 A）、+15 V DC（1 A）
- 输出功率: 总计约45 W
- 转换效率: > 85%
- 纹波电压: < 50 mV（峰值）
- 隔离电压: 1500 V DC 输入对输出
- 保护功能: 过流保护、过压保护、短路保护、过温保护
- 通信方式: Mark VIe背板总线
- 供电: 由24 V DC输入供电
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
- 尺寸: 标准欧洲卡
功能特点:
- 三路独立输出 — +5 V、+12 V、+15 V同时输出，满足系统全部低压电源需求
- 高效率DC-DC转换 — 效率超过85%，发热量低
- 完善保护 — 过流、过压、短路、过温四重保护
- 输出电压可微调 — 通过板载电位器±5%范围内调节
- 风扇强制散热 — 内置小型散热风扇，确保高负载下稳定运行
- 冗余配置支持 — 双模块热备份，切换时间<100 ms
材质构成:
- PCB: FR-4高Tg板，四层板，电源层与信号层分离
- DC-DC芯片: 专用PWM控制器 + MOSFET功率管
- 电感: 铁氧体磁芯功率电感，屏蔽式
- 电容: 固态铝电解电容，耐高温105°C
- 连接器: 欧式DIN 41612 + 螺丝端子
- 外壳: 铝合金框架 + 塑料前端盖板
工作原理:
24 V DC输入经EMI滤波器后进入PWM控制器，控制器以50–200 kHz高频开关驱动MOSFET功率管，通过高频变压器实现电压变换和电气隔离，再经整流滤波后输出稳定的+5 V、+12 V、+15 V直流电源。输出电压经采样电阻反馈至PWM控制器实现闭环稳压。
安装要求:
- 安装于Mark VIe机柜背板电源槽位（通常为槽位最左侧）
- 输入电源线截面积不小于2.5 mm²
- 输出线使用屏蔽双绞线
- 散热风扇前方预留至少30 mm空间
- 接地电阻小于1欧姆
使用注意事项:
- 输入电压不可超过30 V DC — 超过会损坏MOSFET
- 散热风扇每2年更换一次 — 风扇故障会触发过温保护
- 输出不可并联使用 — 两模块输出并联会导致环流损坏
- 定期测量输出电压 — 建议每季度用万用表校验
应用场景:
- Mark VIe DCS系统内部电源供应 — 标准配置
- 机柜内低压负载供电 — 指示灯、继电器线圈等
- 现场仪表辅助供电 — 变送器、执行器供电
