描述

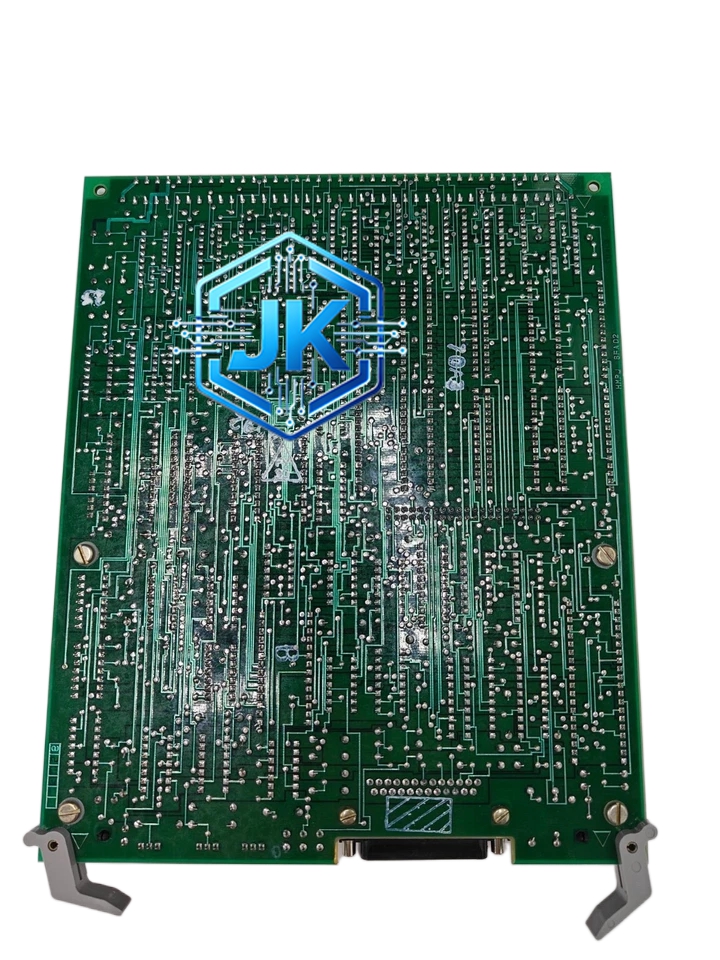

GE DS200IMCPG1CGC — 通信接口模块（Mark II/Mark V系列）
技术规格：
- 通信接口：RS-232C / RS-422 串行接口
- 通信速率：300bps ~ 19.2Kbps（可编程）
- 数据位：7位或8位可配置
- 校验方式：奇校验 / 偶校验 / 无校验
- 停止位：1位或2位可配置
- 通信距离：RS-422模式下最远1200米
- 协议支持：GE专用SCU协议、Modbus RTU（部分固件版本）
- 通道数：2路独立串口
- 隔离方式：1500V DC光电隔离
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark II / Mark V I/O机架标准插槽
- 功耗：典型值3W
功能特点：
- 双串口独立工作，一路用于上位机通信，一路用于远程终端通信
- 支持点对点和多点通信两种模式
- 内置数据缓冲区，防止通信过程中数据丢失
- 每路串口配备独立的发送（TX）和接收（RX）LED指示灯
- 处理器可通过模块直接与远程设备进行数据读写
- 支持在线诊断，可监测通信错误率和超时次数
应用场景：
- Mark IIe系统与上位SCADA系统的数据通信
- 电厂与电网调度中心的远程数据传输
- 远程打印机和操作员站的数据链路
- Mark V系统与其他DCS系统之间的数据交换
- 早期电厂自动化系统中的远程监控
材质构成：
- PCB板：多层FR-4玻璃纤维环氧树脂板
- 通信芯片：专用UART芯片（如Z80 SIO或等效型号）
- 隔离器件：高速光电耦合器
- 连接器：DB-25或DB-9接口，镀金触点
- 外壳：金属屏蔽外壳，铝合金材质
结构特征：
- 标准Mark II/Mark V I/O卡尺寸
- 前面板设2组LED指示灯及接线端子
- 背面为Pin & Socket连接器
- 模块厚度约25mm
工作原理：
处理器将数据写入模块通信缓冲区，UART芯片将并行数据转为串行比特流，经光电隔离后通过RS-422收发器送出。接收时，串行信号经收发器转换为TTL电平，送入UART芯片转为并行数据存入缓冲区，处理器读取。整个过程由硬件独立完成。
安装要求：
- 安装于Mark II / Mark V I/O机架标准插槽
- RS-422总线两端需加装120Ω终端电阻
- 通信电缆使用屏蔽双绞线，屏蔽层单端接地
- 通信参数（波特率、数据位、校验位）需与对端设备完全一致
使用注意事项：
- 总线挂接设备不超过32个标准负载
- 电缆超过800米时需降低波特率至9600bps以下
- 禁止带电插拔通信电缆
- 定期检查通信错误率，超过1%需排查干扰
- 固件升级需使用GE专用工具，禁止自行刷写
