描述

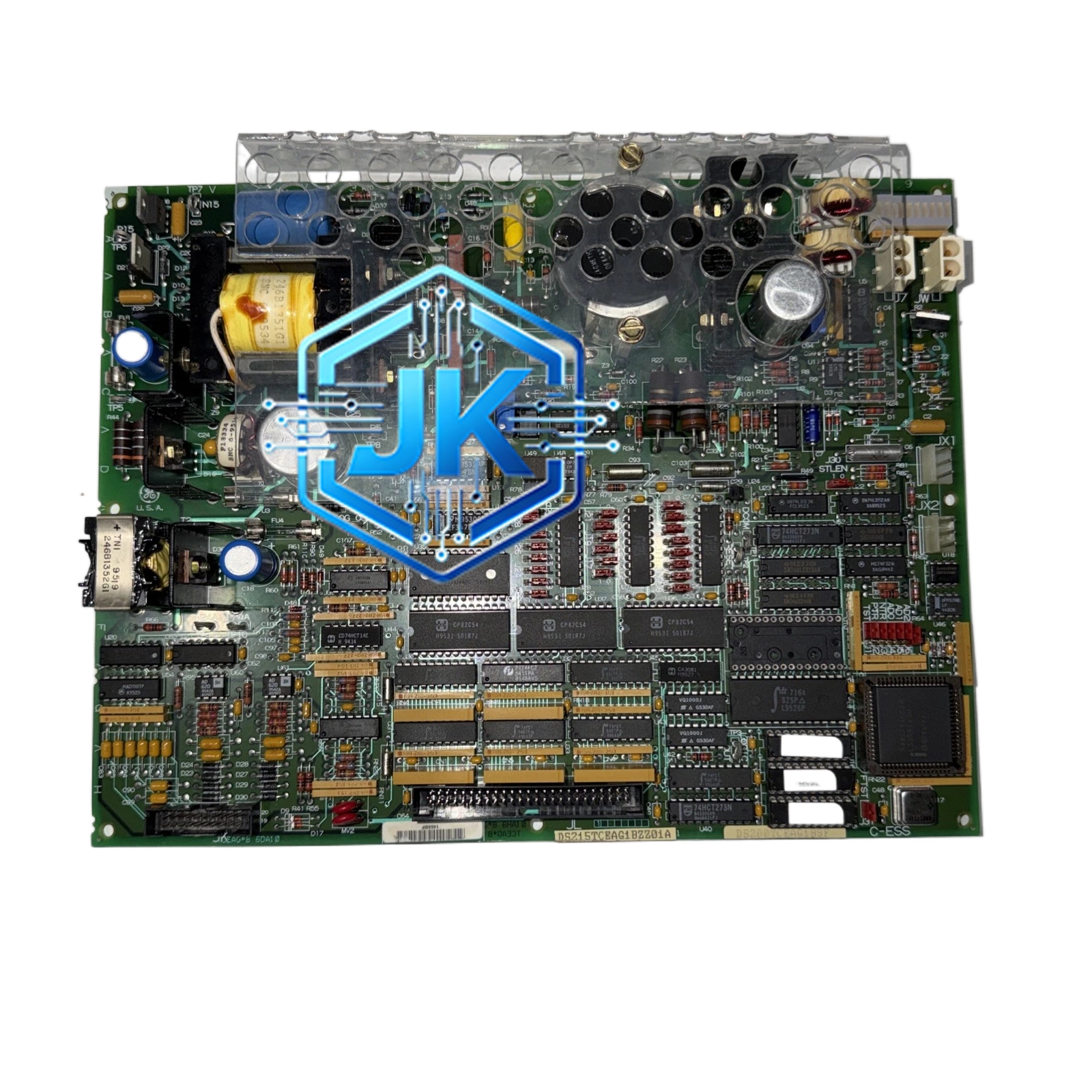

GE DS200FECBG1A 以太网通信模块
技术规格：
- 通信接口： 10/100Base-TX自适应以太网口（RJ-45）
- 通信协议： TCP/IP、UDP/IP、Modbus TCP、GE SRP、EtherNet/IP（可选）
- 最大连接数： 同时支持32个TCP/IP连接
- 数据传输速率： 100Mbps全双工
- 缓冲区大小： 发送缓冲区8KB，接收缓冲区8KB
- 供电电压： 24VDC（由PLC机架供给）
- 功耗： 约2.5W
- 隔离电压： 1500VDC
功能特点：
- 支持GE专用SRP协议，提供数据完整性校验和自动重传机制，通信可靠性高于标准TCP/IP
- 支持作为Modbus TCP服务器或客户端，可与第三方HMI和SCADA系统无缝对接
- 支持SNMP协议，网络管理软件可远程监控模块状态和通信流量
- 前面板带Link/Activity双色LED指示灯，通信状态一目了然
- 支持IP地址静态配置和DHCP自动获取两种模式
- 具备看门狗机制，通信异常时自动复位恢复
应用场景： PLC与上位SCADA系统通信、PLC与HMI触摸屏通信、多台PLC之间的数据交换、远程I/O站的以太网通信、工厂MES系统数据采集等需要以太网连接的工业自动化场合。
性能参数：
| 参数项 | 数值 |
|---|---|
| 以太网口 | 10/100Base-TX RJ-45 |
| 协议 | TCP/IP、UDP、Modbus TCP、SRP |
| 连接数 | 最多32个TCP连接 |
| 速率 | 100Mbps全双工 |
| 缓冲区 | 8KB发送+8KB接收 |
| 供电 | 24VDC |
| 功耗 | 2.5W |
| 隔离 | 1500VDC |
| 工作温度 | 0~55℃ |
| LED指示 | Link（绿色）+ Activity（黄色） |
材质构成： 阻燃ABS塑料外壳，内部PCB为4层板，以太网变压器为专用工业级磁芯，RJ-45接口内含ESD保护器件。
结构特征： 标准半宽模块尺寸，前面板带RJ-45网口和双色LED指示灯，后面板为90-70系列40针连接器，底部DIN导轨卡扣安装。
工作原理： PLC CPU将需要发送的数据打包成以太网帧，经模块内部以太网控制器和PHY芯片转换为电信号后通过RJ-45接口发送到网络，同时接收网络上的数据帧经解析后提取有效数据通过背板总线传送给CPU。
安装要求： 安装于90-70 PLC机架的通信槽位，以太网网线使用超五类以上屏蔽线，线长不超过100米，模块IP地址需与网络内其他设备不冲突。
使用注意事项： 上电前确认IP地址设置正确避免地址冲突，网线不可带电插拔，避免与大功率变频器共用同一网络交换机，定期检查LED指示灯状态，通信异常时优先检查网线和IP配置，固件升级需使用GE Fanuc Proficy Machine Edition软件。
