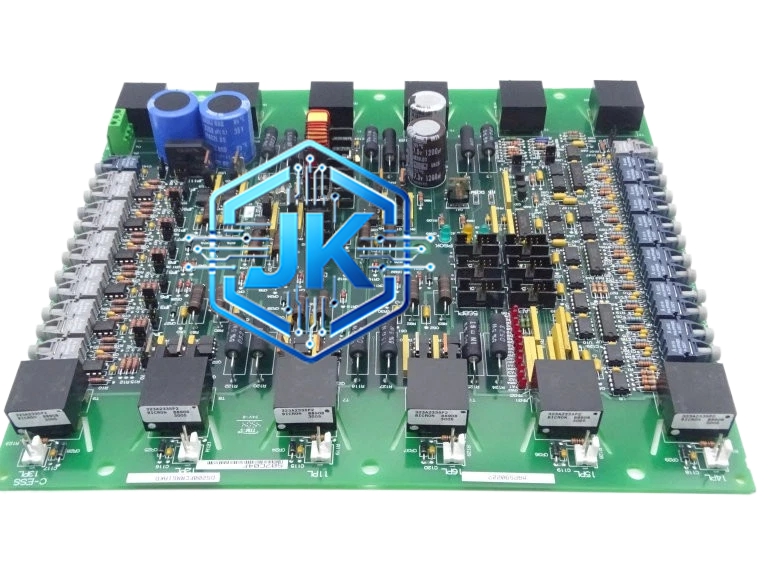

GE DS200FCRRG1AKD 火控/点火电路控制板（Mark VI系列）
技术规格：
- 系列归属：GE Speedtronic Mark VI / Mark VIe
- 功能定位：火控/点火序列控制板
- 工作电压：24V DC（背板总线供电）
- 最大电流消耗：1A（典型值0.8A）
- 模拟量输入通道：8路，支持4-20mA / 0-20mA信号
- 模拟量输出通道：4路，支持0-10V / ±10V信号
- 数字量输入通道：32路（干接点/湿接点）
- 数字量输出通道：16路（继电器输出）
- 工作温度范围：-20℃ 至 +70℃（工业级宽温）
- 存储温度范围：-40℃ 至 +85℃
- 相对湿度：5% 至 95%（无凝露）
- 尺寸：160mm × 100mm × 50mm（板卡式，非标准卡件尺寸）
- 重量：约500g（含连接器）
- 安装方式：DIN导轨安装（需专用转接架）或螺丝固定安装
- 信号线数量：共计95根信号线
功能特点：
- 高速逻辑处理器：板卡内置可编程逻辑器件（PLD/CPLD），运行频率不低于50MHz，可在微秒级时间内完成点火序列逻辑运算，确保点火时序的严格执行
- 多协议通信支持：支持Modbus RTU/TCP、EtherCAT、Profinet、DeviceNet等多种工业通信协议，可与不同品牌的DCS/PLC系统集成
- 高精度模拟量处理：所有模拟量通道均配备16位A/D和D/A转换器，模拟量输入精度优于±0.1% FS，模拟量输出精度优于±0.2% FS，满足火焰检测器、压力变送器等精密传感器的信号处理需求
- 完整故障诊断：内置诊断程序可实时监测每路I/O通道的状态，当检测到断线、短路、信号超限等故障时，立即通过通信总线上报主控制器并点亮面板故障指示灯
- 95根信号线端子设计：配备1个主端子块（95根信号线）+ 10个2针连接器，信号线数量多，可同时处理大量火控相关信号
- 连接器ID编号系统：10个2针连接器的ID以数值开头、以”PL”结尾（如1PL、5PL、12PL、15PL等），每个ID对应特定的信号功能，便于安装与维修时快速识别
应用场景：
- 燃气轮机点火系统控制：严格按照吹扫→点火→火焰建立→主燃料阀开启的时序执行，确保每次点火都安全可靠
- 火焰检测器信号处理：接收UV（紫外线）火焰探测器和IR（红外线）火焰探测器的信号，经逻辑判断后确认火焰是否建立
- 燃料阀组顺序控制：控制点火阀、主燃料阀、关断阀的开关顺序及时序，防止燃料泄漏
- 发电厂燃烧安全管理：在电厂DCS系统中作为燃烧安全管理的核心节点，执行全部与火焰相关的安全联锁
- 工业窑炉点火控制：在石化、冶金等行业的工业窑炉中，用于点火序列控制及火焰安全监控
材质构成：
- 外壳/PCB基板：金属材质外壳，内部PCB采用FR-4高Tg板材，厚度1.6mm
- 核心逻辑器件：包含可编程逻辑器件（PLD/CPLD），用于执行点火时序逻辑运算，该器件采用Flash工艺，支持在线重新编程
- 连接器系统：1个95针主端子块（间距2.54mm）+ 10个2针连接器（间距2.54mm），所有连接器触点均镀金，镀层厚度不低于30μin
- LED指示灯：每路I/O通道配置1个LED指示灯，红色=故障，绿色=正常，黄色=通信中
结构特征：
- 板卡式结构，外形尺寸160mm（长）× 100mm（宽）× 50mm（高）
- 正面：1个95针主端子块（位于板卡下部）+ 10个2针连接器（分布于板卡中部和上部，ID编号清晰印于板面）+ 2根带状电缆（用于板间连接）
- 背面：DIN导轨安装孔 + 电源接口 + 通信接口
- 侧面：设有散热孔，确保板卡在密闭控制柜内的散热需求
工作原理：
模块上电后，CPLD首先从内部Flash中加载点火逻辑程序，然后进入待机状态等待主控制器下发启动指令。收到启动指令后，模块按预设时序执行：第一步，开启吹扫阀，对燃烧室进行充分吹扫（通常持续30-60秒），吹扫期间关闭所有燃料阀；第二步，吹扫完成后开启点火变压器，产生高压电弧点燃点火燃料；第三步，火焰探测器检测到火焰信号后，确认火焰建立；第四步，缓慢开启主燃料阀，同时关闭点火燃料阀；第五步，机组开始升速。在整个过程中，若任一步骤超时或检测到异常（如点火失败、火焰丢失），模块立即关闭所有燃料阀并触发跳机信号。
安装要求：
- 关键步骤：拆卸信号线前，必须使用标签纸逐根记录每根电缆所连接的连接器ID编号，并在电缆两端做相同标记。这是安装与维修中最重要的步骤，错误的电缆连接将导致控制失灵且在启动前无法被发现
- 使用窄平头螺丝刀从接线盒中逐一拆下信号线，每根线的末端绝缘层需去除约0.5英寸（约12.7mm），露出的导体部分必须完全插入端子孔内，不得有任何裸露导体暴露在端子外部
- 模块安装于DIN导轨上，使用M4螺丝固定，固定力矩为1.2-1.5N·m
- 2根带状电缆必须按照板面标识正确连接，不可反接
使用注意事项：
- 严禁将2针电缆接错连接器：这是该模块最常见的安装错误。由于每个2针连接器外观相同，仅靠ID编号区分，若接错连接器，系统在启动前自检不会报错（因为每个通道都有信号），但实际控制逻辑完全错误，可能导致点火失败甚至燃料泄漏，后果极其严重
- 更换板卡时，必须严格按照之前记录的标记恢复每根电缆的连接，建议在更换前对原板卡拍照存档
- 每半年检查一次所有连接器触点，使用接点清洁剂清洁氧化触点，防止接触电阻增大导致信号丢失
- 模块存放时应置于防静电袋中，避免静电击穿CPLD器件
- 不得在板卡上焊接任何额外元器件，这会破坏原有的信号完整性设计
