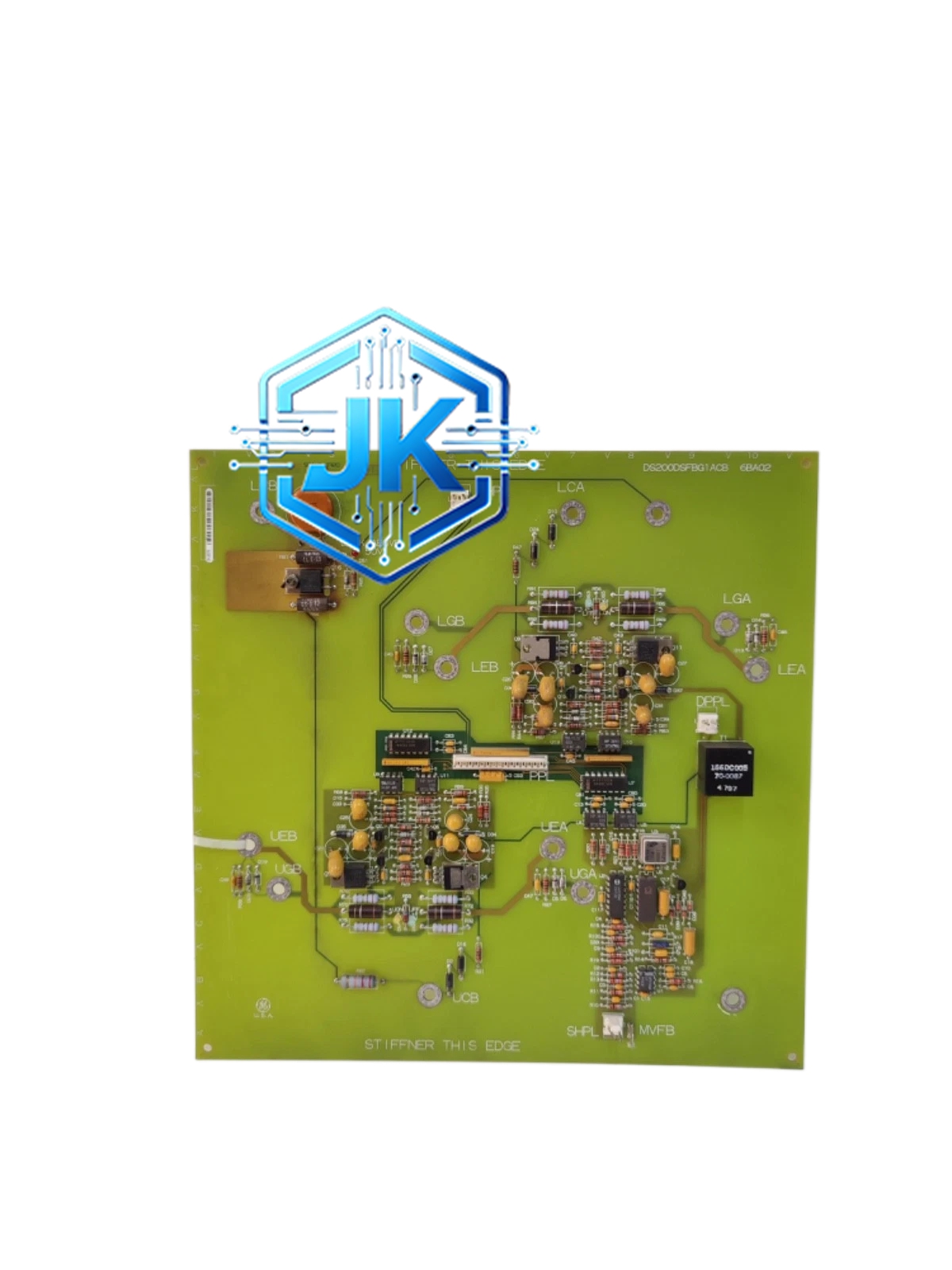

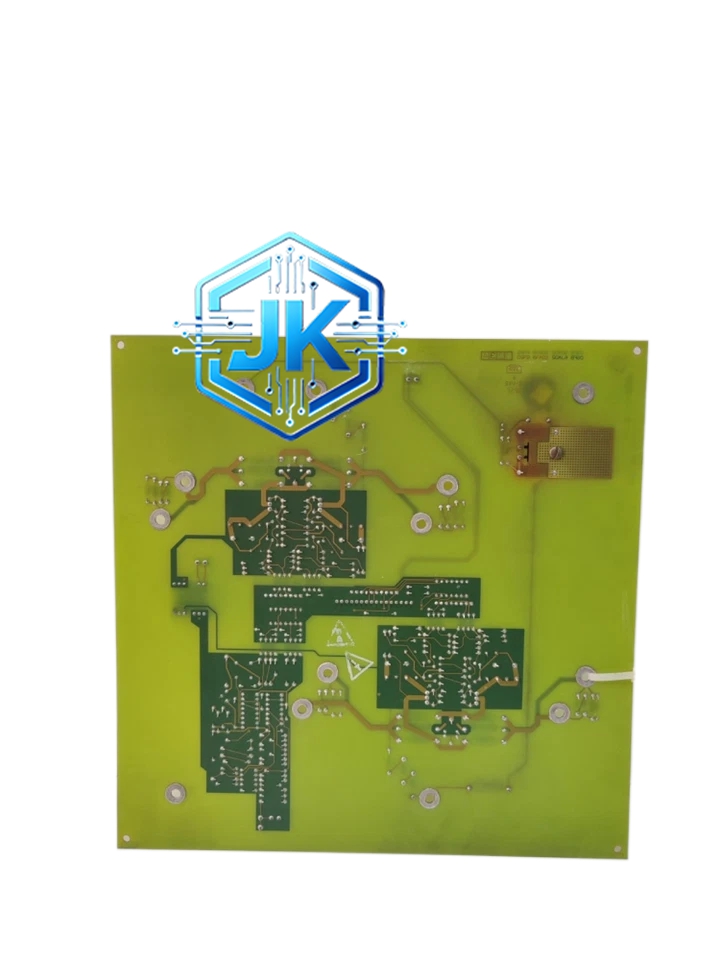

GE DS200DSFBG1ACB 驱动器/分流反馈板（Mark V/Mark VI系列）

技术规格：

• 功能类型：驱动器/分流反馈板
• 控制对象：发电机励磁电流（分流电流）
• 输入信号：4-20mA控制电流指令（来自AVR自动电压调节器）
• 输出信号：0-10A励磁电流（驱动励磁机磁场绕组）
• 反馈信号：4-20mA分流反馈电流（反馈至AVR）
• 精度：控制电流精度±0.5%满量程，反馈电流精度±0.5%满量程
• 响应时间：小于20ms（从指令变化到输出稳定）
• 工作温度：0℃ 至 +60℃
• 存储温度：-40℃ 至 +85℃
• 电源：24V DC（由机柜电源供给）
• 外形尺寸：标准VME单板尺寸
• MTBF：超过120,000小时

功能特点：

• 电流闭环控制：内置PI调节器，实现励磁电流的精确闭环控制
• 分流反馈：实时采集发电机励磁回路的分流电流，反馈至AVR形成完整调节回路
• 限流保护：输出电流超过设定值（默认110%额定值）时自动限流并报警
• 软启动：上电时输出电流缓慢上升（启动时间约2秒），避免励磁冲击
• 断线检测：自动检测反馈信号断线，断线时输出保持最后值并上报故障
• LED指示：前面板配置Power、Run、Fault三个LED，便于现场快速判断
• 调节电位器：板载零点和满度调节电位器，支持现场校准
• 强制手动：支持通过面板电位器进行手动励磁调节

应用场景：

• 大型火电厂发电机的自动电压调节（AVR）励磁控制
• 水电站发电机的无功功率自动调节
• 燃气轮机驱动发电机的励磁控制
• 工厂自备电厂的发电机电压稳定控制
• 同步调相机的励磁调节

材质构成：

• PCB：FR-4 TG170高TG环氧玻璃纤维板
• 调节元件：精密多圈电位器（零点/满度各一个），温漂小于50ppm/℃
• 运算放大器：低漂移精密运放（如OP07），用于PI调节
• 功率器件：达林顿晶体管对，耐压100V，集电极电流5A
• 隔离器件：线性光耦隔离，隔离电压1500V DC
• 接线端子：前面板4组螺丝端子（控制输入、励磁输出、反馈输出、电源各一组）
• 外壳：镀锌钢板喷塑处理

结构特征：

• 标准3U VME高度
• 前面板配置4组螺丝端子（每组3-4个端子）
• 前面板配置2个调节电位器（零点/满度）
• 前面板配置3个LED：Power（绿）、Run（绿）、Fault（红）
• 背板侧标准64针欧式连接器

工作原理：

AVR输出的4-20mA控制电流指令经输入保护电路后进入PI调节器。PI调节器将指令电流与分流反馈电流进行比较，运算结果驱动功率晶体管对，控制励磁机磁场绕组的电流。分流电流经精密采样电阻转换为4-20mA反馈信号，送回AVR形成闭环。软启动电路在上电时限制PI输出的初始斜率，避免励磁电流突变。断线检测通过监测反馈信号是否在4-20mA范围内实现，超出范围时报故障。

安装要求：

• 安装于Mark V/Mark VI的VME机柜背板，确保24V DC供电稳定
• 控制输入信号线使用屏蔽双绞线，屏蔽层单端接地
• 励磁输出线使用截面积不小于6mm²的铜导线
• 分流反馈信号线与控制输入线分开布线，间距不小于10厘米
• 模块地址通过背板DIP开关设定，同一机架内地址不重复
• 板载电位器在出厂时已校准，现场一般无需调整

使用注意事项：

• 严禁在未接励磁机的情况下通电测试，空载会导致输出晶体管过热
• 励磁输出端严禁短路，短路电流可达数十安培，会烧毁功率器件
• 分流反馈信号断线会导致AVR开环运行，需立即排查
• 板载电位器仅在校准时使用，日常运行中严禁随意调节
• 长期备用的模块需每6个月通电一次，每次不少于1小时
• 固件升级通过GE ToolboxST进行，该板为纯硬件板无固件，但需确认与系统版本兼容
