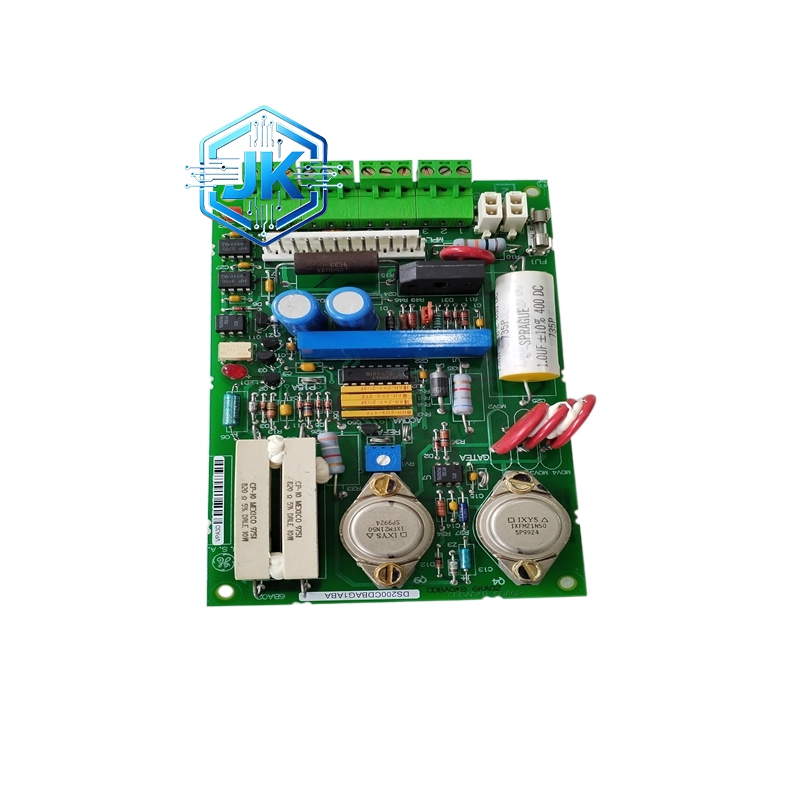

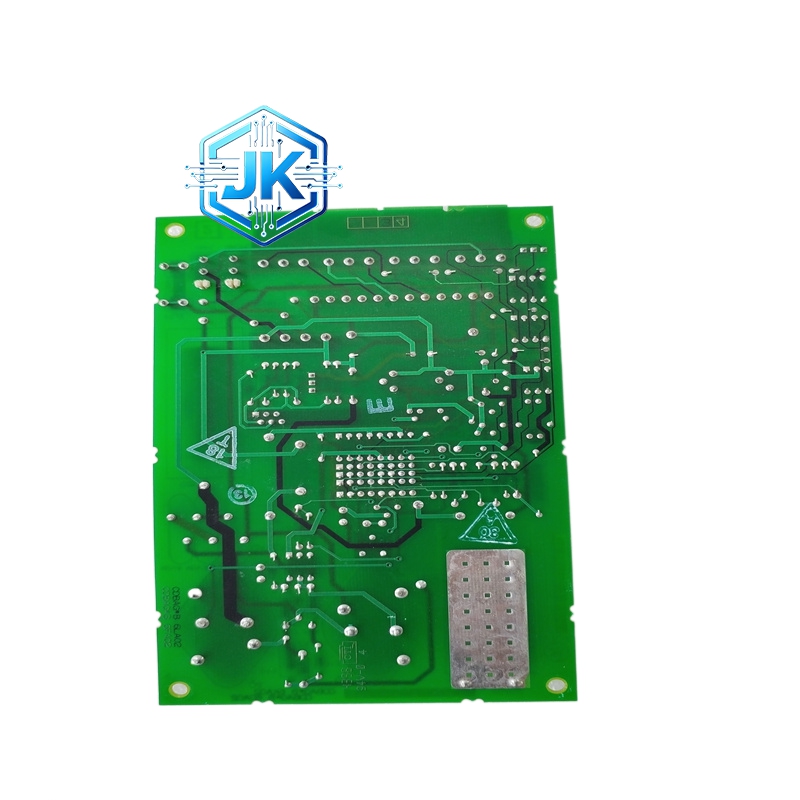

GE DS200CVMAG1A — 通信管理模块
技术规格：
- 通信接口：以太网（10/100Base-T）、RS-232串口、RS-485串口
- 以太网速率：10/100 Mbps自适应
- 支持协议：Modbus TCP/IP、Modbus RTU、DNP3.0、GE SRTP、IEC 61850（部分固件版本）
- 串口数量：2~4路独立串口（RS-232/RS-485可配置）
- 缓冲区：板载大容量数据缓冲区，支持突发数据缓存
- 隔离方式：通信端口1500V DC光电隔离
- 供电：+5V DC，板卡级供电
- 安装方式：Mark V / Mark VI 机架标准插槽
功能特点：
- 作为Mark V/VI控制器与外部系统之间的数据网关，实现双向透明数据传输
- 支持主站（Master）和从站（Slave）两种工作模式
- 内置CRC校验与通信超时检测，数据传输可靠性高
- 支持数据透明传输与协议解析两种模式，灵活性强
- 前面板设有通信状态LED指示灯（发送/接收/错误）
- 支持同时维护多个外部通信连接
应用场景：
- 电厂DCS系统与Mark VI/V控制器之间的数据通信
- 燃气轮机控制系统与上位SCADA系统的数据交换
- 火电厂实时数据库（HIS）与控制系统的数据接口
- 水处理、油气管线SCADA系统的远程数据采集
- 工业过程控制中Mark VI与第三方DCS的协议转换
材质构成：
- PCB板：多层FR-4板，含独立通信处理芯片
- 连接器：RJ45以太网接口（带磁隔离变压器）、DB9串口连接器
- 外壳：铝合金屏蔽外壳，具备EMC防护
- 隔离变压器：以太网接口内置脉冲变压器，实现电气隔离
结构特征：
- 标准欧洲卡尺寸，符合IEEE 1101规范
- 前面板设有以太网口、串口、LED状态指示灯
- 背面为Pin & Socket连接器
- 模块通常安装于控制机架靠近背板通信侧的槽位
工作原理：
Mark V/VI处理器通过VMEbus将需要对外发送的数据写入该模块的板载缓冲区。通信管理模块根据配置的协议（如Modbus TCP），将数据封装为标准协议帧，通过以太网或串口发送至外部系统。外部系统返回的数据经协议解析后存入缓冲区，再通过VMEbus上传至处理器。整个过程由模块上的通信处理芯片独立完成，不占用处理器资源。
安装要求：
- 安装于Mark V/VI控制机架内，建议安装在靠近背板通信侧的槽位
- 以太网线需使用屏蔽双绞线（STP），屏蔽层在两端接地
- 串口通信需使用屏蔽电缆，屏蔽层单端接地
- 模块需配置正确的IP地址、波特率、站号等通信参数
使用注意事项：
- 通信参数（IP地址、站号、波特率等）需与对端系统严格一致
- 以太网通信需确保网络中无IP地址冲突
- 模块固件升级需通过GE专用工具进行，禁止非授权刷新
- 通信故障时优先检查物理连接与参数配置，再排查模块本身
- 建议定期备份通信配置参数，防止参数丢失
