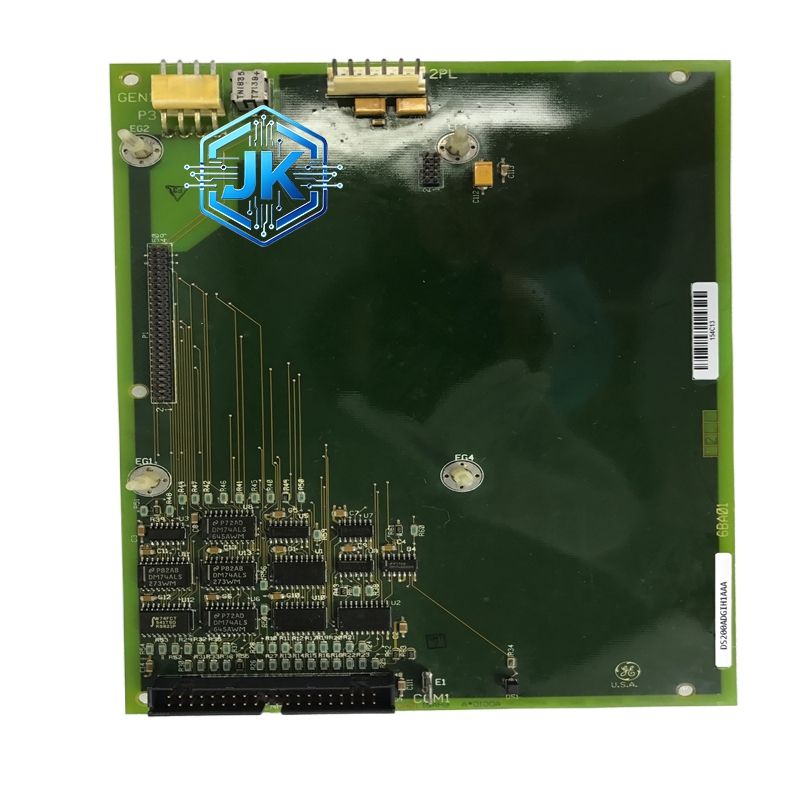

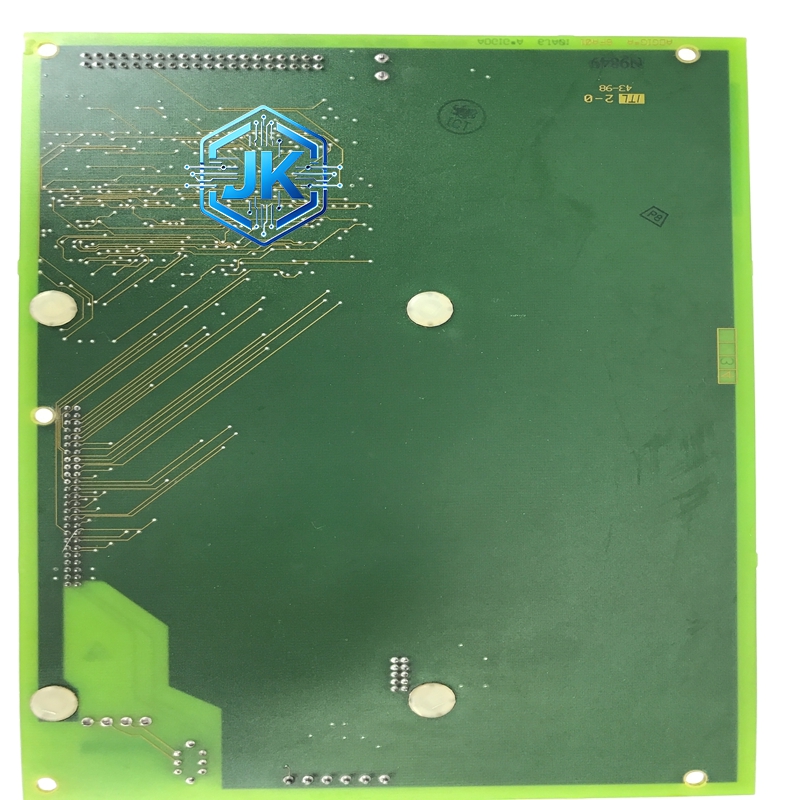

GE DS200ADGIG1A — Mark VIe 高速模拟量输入模块
技术规格：
- 通道数：16 通道模拟输入
- 输入信号：4-20mA / 0-10V / ±10V（可软件配置）
- 分辨率：16 位 A/D 转换
- 采样率：所有通道同时采样，最高 100 次/秒/通道
- 精度：±0.1% 满量程
- 通道间隔离：250V DC（通道组间）
- 背板总线：VME64x
- 工作温度：0°C 至 60°C
- 供电：+3.3V / +5V
功能特点：
- 16 通道同时采样，确保多信号时间同步
- 通道分组隔离，组内通道共地
- 断线检测和超量程报警
- 软件可配置每组通道的量程和滤波参数
- 高密度设计，节省机架空间
应用场景：
- 锅炉多点温度监测（16 个测点同时采集）
- 汽轮机多轴承振动监测
- 化水系统多参数同时采集
- 油系统多点压力和温度监测
材质构成：
- 外壳：铝合金压铸框架
- PCB：6 层高密度板
- ADC：16 位 Σ-Δ 型，多路复用架构
- 端子：前面板 16 组弹簧端子
结构特征：
- 标准 VME 单宽度模块（高密度设计）
- 前面板 16 组接线端子，分两排排列
- 每 4 通道一组 LED 指示灯
工作原理：
16 路信号经端子进入，首先经过多路复用器按顺序选通至 16 位 ADC。由于采用同时采样架构，所有通道在同一时刻被采样，确保数据时间一致性。转换结果经 VME 总线上传。
安装要求：
- 插入 Mark VIe VME 插槽
- 4-20mA 信号使用屏蔽双绞线
- 电压输入模式下信号源内阻小于 100Ω
- 端子扭矩按 0.5-0.8 N·m 操作
使用注意事项：
- 不要混接电流和电压信号至同一组通道
- 超过量程 120% 将触发报警并可能损坏模块
- 更换后需在 Toolbox 中逐通道配置参数
- 长期不用时保持通电维持校准
