描述

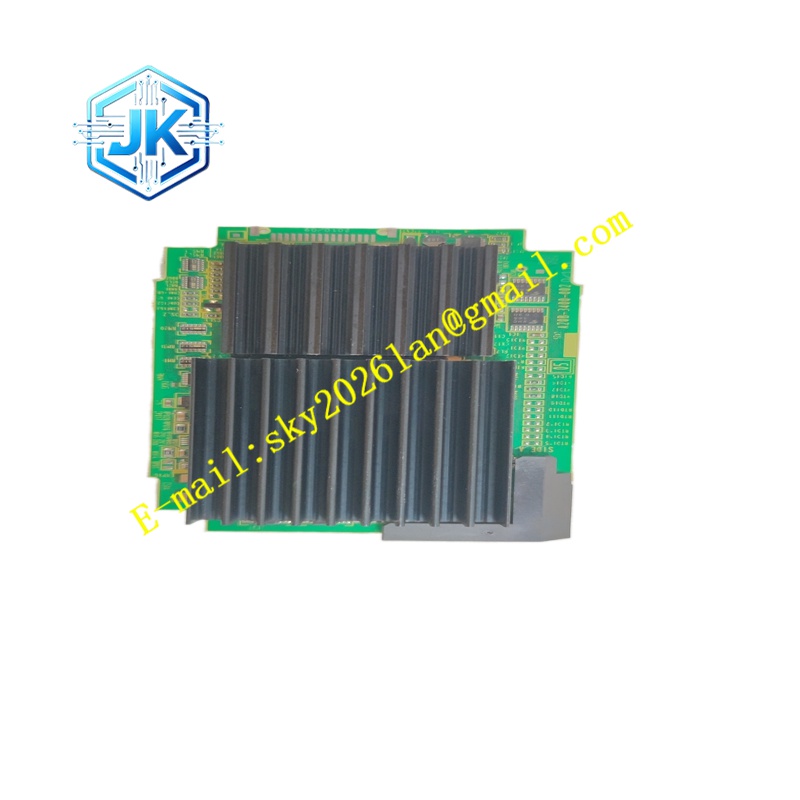

GE A20B-3400-0020
技术规格 型号 A20B-3400-0020；数字量隔离输入输出板；具备光电隔离电路；适配发那科数控背板总线；采集机床限位、接近开关、原点信号；输出电磁阀、继电器驱动信号；板载通道故障检测；背板总线供电。
功能特点 通过光电隔离器件采集机床侧无源接点信号，将现场开关信号转换为数控系统可识别逻辑电平；输出隔离驱动信号，控制外部继电器、电磁阀动作，实现机床夹具、润滑、冷却装置控制；隔离数控系统和机床外部回路，阻挡现场干扰脉冲窜入数控主板；单通道故障不影响其他通道信号传输；通道状态信号实时上传数控系统，在画面显示点位状态。
应用场景 发那科数控机床，加工中心、数控车床的 I/O 信号交互，处理硬限位、回零信号、液压气动执行元件控制。
性能参数 信号采集响应稳定；光电隔离耐压指标高；连续工作温度 0℃至 55℃；通道之间相互隔离，抑制共模干扰。
材质构成 板卡基材 FR-4 阻燃 PCB；光电耦合器、逻辑芯片为工业器件；连接器触点镀金；接线端子基座阻燃 PC，导电件镀镍。
结构特征 插卡式板卡，适配数控机箱插槽；板卡前端布置外部信号接线端子；后端金手指对接数控背板总线；板卡带防错定位卡扣；面板设置每一路通道状态 LED 指示灯；板卡四角设置螺丝固定孔。
工作原理 机床外部限位开关、原点开关的接点信号接入前端端子，经过光电隔离转换为数字逻辑信号，通过背板总线发送给数控 CPU 主板；主板输出的控制逻辑信号经过板卡光电隔离，驱动输出回路，控制外部继电器、电磁阀线圈通断，实现机床辅助动作控制。
安装要求 断电状态下装入数控机箱插槽，锁紧固定螺丝；外部信号线缆使用屏蔽线，单独布线，远离伺服动力电缆；接线对照机床电气图纸分配通道；接线完成后上电，在 PLC 画面核对所有点位状态。
使用注意事项 外部负载不能超出板卡输出驱动容量；现场回路短路会损坏输出通道；拆装防静电；端子紧固防止虚接打火；油污、切削液不能溅射到板卡电路区域。
