产品简介：735-5-5-LO-483是GE Multilin（GE电网解决方案/GE Vernova）735系列中的数字馈线保护继电器，用于低压、中压和高压配电网的一次电路保护，提供相位和接地过电流保护功能（50/51、50G/51G）。该产品属于GE电网保护产品线，是735系列中的经典型号，目前已停产，GE Vernova建议使用Multilin 850系列作为替换路径，但全球存量系统中仍有大量在运行。该继电器采用1A或5A CT输入和LO范围控制电源（20~60V DC或20~48V AC），通过RS485 Modbus RTU通信与上位机或SCADA系统交换数据。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE 735-5-5-LO-483 Multilin 735系列馈线保护继电器

技术规格：

  • 产品系列：GE Multilin 735系列馈线保护继电器
  • 保护功能：50/51相过电流、50G/51G接地过电流
  • CT输入：5A次级（零件号中”5-5″表示5A CT输入，必须与CT额定值匹配）
  • 控制电源：LO范围，20~60V DC或20~48V AC
  • 通信接口：RS485，Modbus RTU协议
  • 曲线类型：ANSI、IAC、IEC/BS142三种标准曲线可选
  • 曲线形状：定时限（Definite Time）、适度反时限（Moderately Inverse）、强反时限（Very Inverse）、极反时限（Extremely Inverse）
  • 时间倍数：1~10，4个移位乘法器（0.5/0.8/1.0/1.1）
  • 确定时间范围：100ms ~ 1秒（100ms步长）
  • 相位时间过电流：传感器为CT额定值的20%~100%，或关闭
  • 接地时间过电流：传感器以5%步长达到CT额定值的15%~55%，或关闭
  • 相位瞬时过电流：4、5、6、8、10、12、14、16、20×CT或关闭
  • 接地瞬时过电流：0.1、0.2、0.4、0.8、1、2、4、8、16×CT或关闭
  • 工作温度：-40℃ ~ +70℃
  • 标称功耗：10W，最大功耗25W
  • 重量：约6.8kg（15磅）
  • 安装方式：抽出式继电器外壳（方便更换，无需断电拆线）

功能特点：

  • 数字式保护：采用微处理器实现保护算法，精度高、漂移小、不受温度影响
  • 多种曲线可选：支持ANSI、IAC、IEC三种国际标准曲线，适应不同国家和行业的保护配合要求
  • 抽出式设计：继电器可从外壳中抽出更换，无需断开二次接线，大幅缩短维护时间

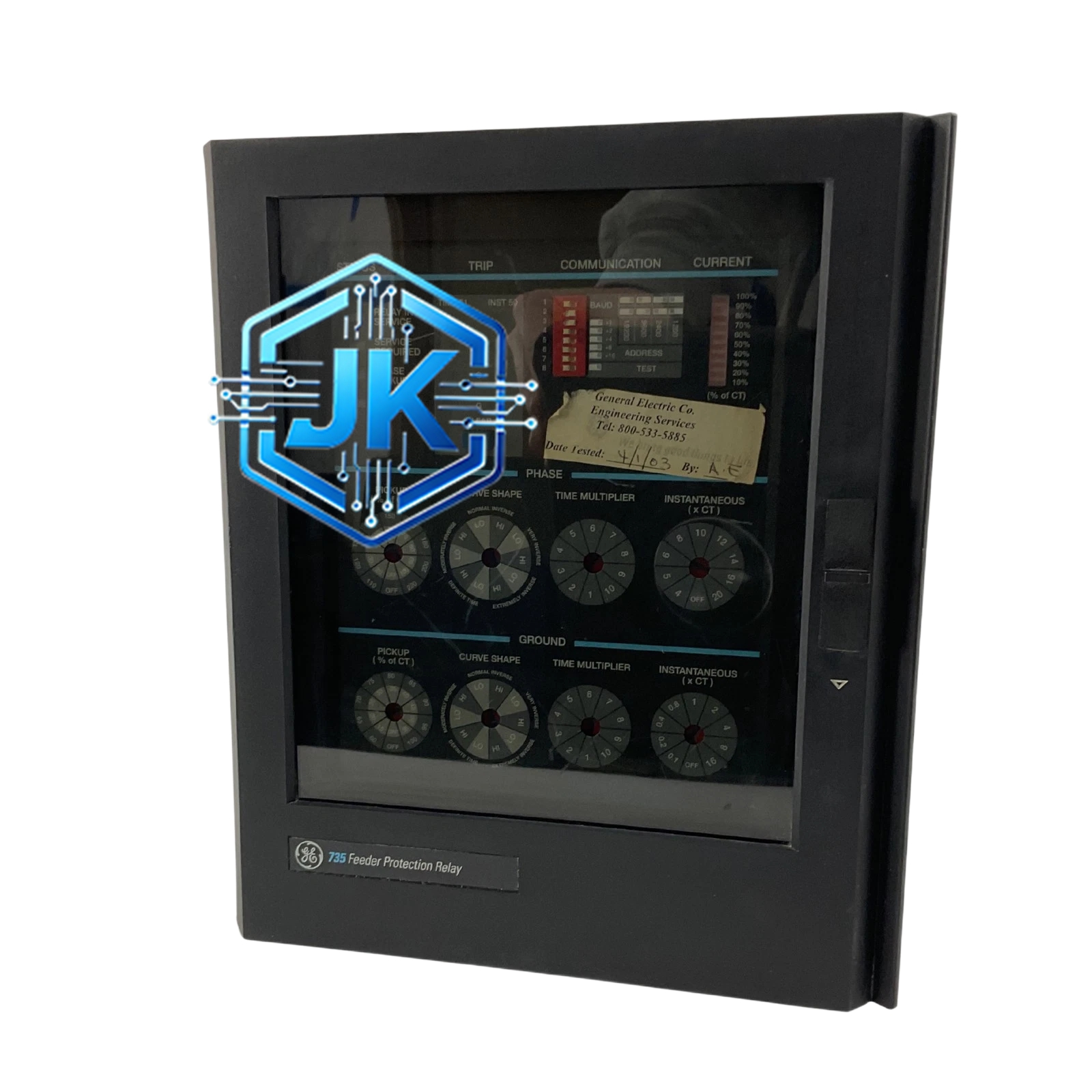

  • 前面板指示：LED指示灯和小型LCD显示屏提供快速状态检查（电流值、保护动作状态、故障类型）
  • RS485通信：标准Modbus RTU协议，可接入SCADA系统或电力监控系统，支持远程读取保护定值和动作记录
  • 可编程逻辑：支持用户自定义保护逻辑和联锁条件（通过PC软件配置）
  • 事件记录：内置故障录波功能，记录保护动作前后的电流波形和时间戳，便于事故分析
  • 自检功能：上电自检和运行中自检，检测CT回路、电源、通信、内部电路状态

应用场景：

  • 低压配电网馈线保护（380V/480V开关柜出线保护）
  • 中压配电网馈线保护（6kV/10kV/35kV线路保护）
  • 高压配电网馈线保护（110kV/220kV线路后备保护）
  • 工厂变配电系统的出线保护
  • 光伏电站和风电场的集电线路保护
  • 任何需要过电流保护的配电网一次电路

性能参数：

参数项 数值
CT输入 5A次级（可选1A）
控制电源 20~60V DC 或 20~48V AC（LO范围）
保护功能 50/51、50G/51G
通信 RS485 Modbus RTU
曲线类型 ANSI / IAC / IEC
定时限范围 100ms ~ 1s
瞬时倍数 最高20×CT（相）/ 16×CT（地）
功耗 10W标称，25W最大
工作温度 -40℃ ~ +70℃
重量 6.8kg
停产状态 是（建议替换为Multilin 850）
MTBF >50,000小时

材质构成：阻燃ABS外壳（抽出式外壳为金属+塑料复合结构），内部为专用保护继电器ASIC芯片，CT输入电路采用精密电流互感器（微型CT）和信号调理电路，电源电路为开关电源（反激式），RS485接口含光耦隔离和TVS保护，接线端子为螺钉式（CT二次接线）和弹簧式（控制电源接线），前面板为铝合金面板（散热+EMC屏蔽）。

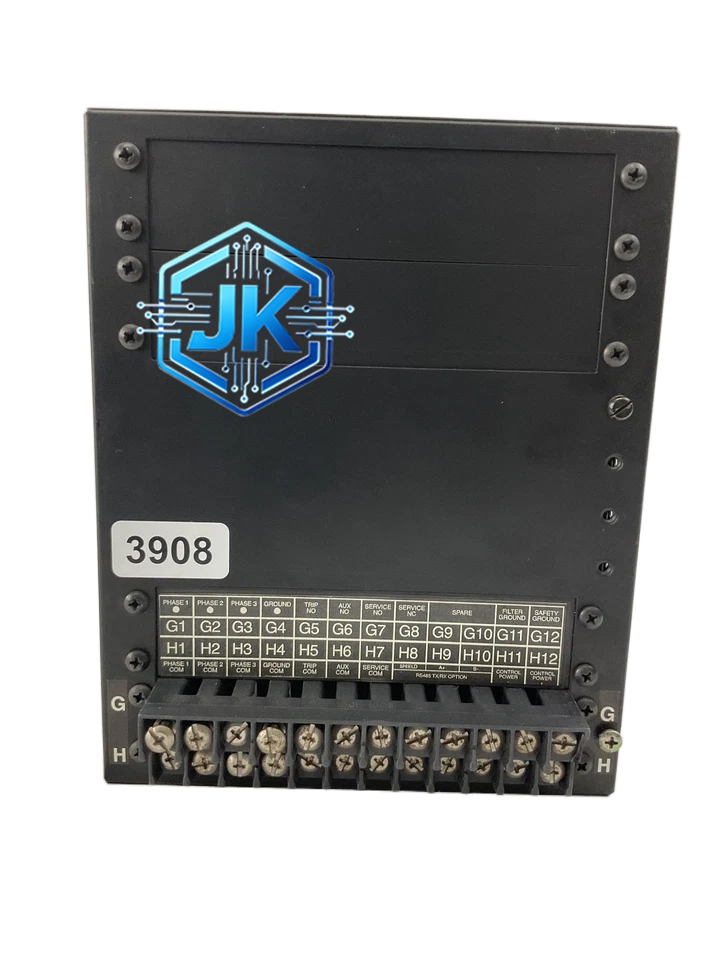

结构特征：标准DIN导轨安装尺寸（或面板安装），前面板有LED状态指示灯（Power、Trip、Alarm、Comm）、小型LCD显示屏、操作按键（4个按键用于本地设定和查询），后面板有CT输入端子（3组：Ia/Ib/Ic + Ia0/Ib0/Ic0）、控制电源端子、RS485通信端子（A/B）、跳闸输出继电器端子、报警输出继电器端子。

工作原理：CT二次侧的电流信号（5A或1A）进入继电器后，经过信号调理电路（放大、滤波、A/D转换）变为数字量，保护算法CPU根据用户设定的保护定值（ pickup值、时间倍数、曲线类型）实时计算是否满足动作条件。当电流超过 pickup值且持续时间超过设定的动作时间时，保护CPU驱动跳闸输出继电器动作，切断断路器。同时通过RS485向SCADA系统发送保护动作信号和故障录波数据。

安装要求：

  • CT输入必须与零件号匹配（”5-5″表示5A CT，不可接1A CT，否则测量误差极大）
  • 控制电源必须在LO范围内（20~60V DC或20~48V AC），超范围会损坏继电器
  • RS485通信线必须使用屏蔽双绞线，A/B线不可接反
  • 跳闸输出继电器为无源触点（干接点），外部需提供跳闸线圈供电
  • 继电器安装位置应远离大电流导体，避免CT二次回路受干扰

使用注意事项：

  • “LO”表示低范围控制电源，这是订购更换之前首先要确认的参数，不要与HI范围（200~250V）混淆
  • 735/737系列已停产，库存有限，建议在维护计划中提前采购备件
  • 更换时不要想当然地认为相近零件号可以互换——CT次级（1A或5A）和电源范围（LO/HI/MI）必须完全匹配
  • CT二次侧严禁开路，否则会产生高压危险，可能损坏继电器或危及人身安全
  • 通信参数（波特率、数据位、校验位、站地址）必须与SCADA系统完全一致
  • 继电器支持1A和5A CT二次输入，但必须将CT额定值与订购的零件号匹配
  • 新剩余（New Surplus）是指从未使用过的全新设备，来自多余材料或剩余项目库存，可能装在密封原始盒子里
