描述

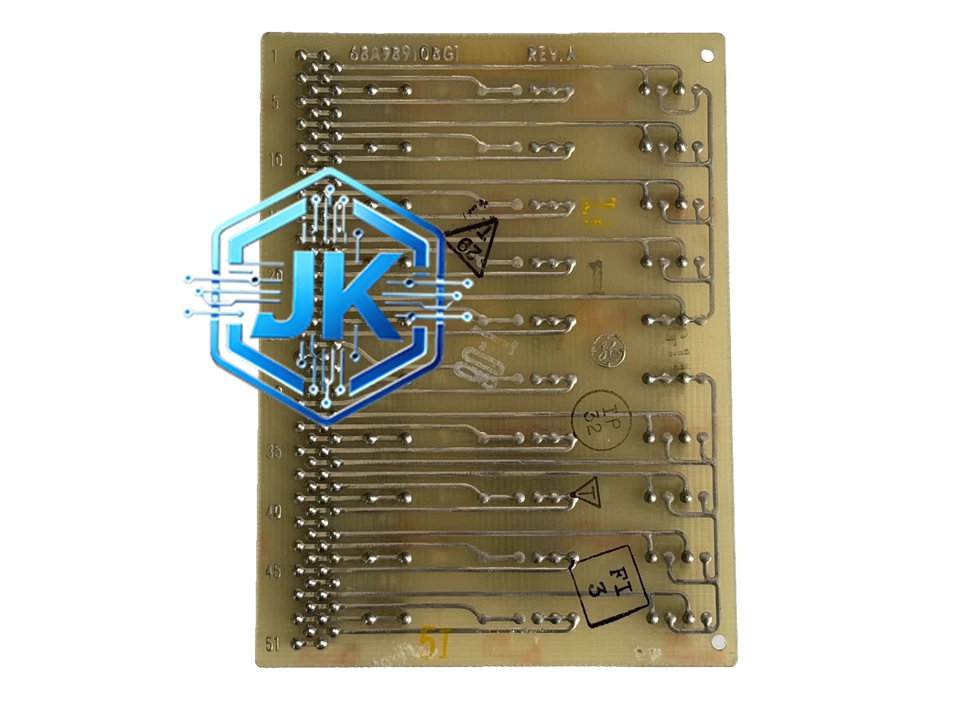

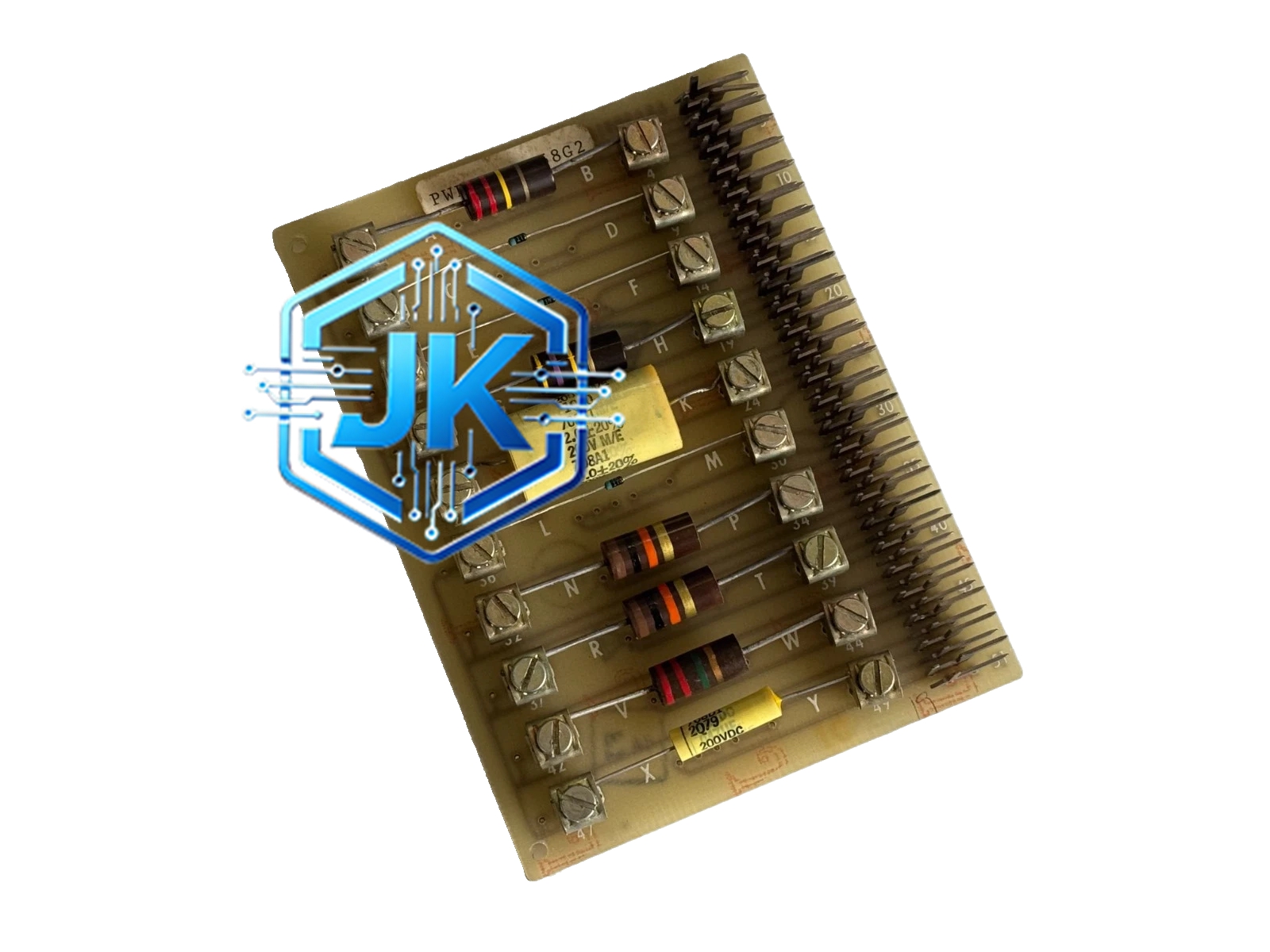

GE 68A9502P2 — GE工业控制系统I/O模块
技术规格：
- 产品系列：GE Fanuc 90-70系列
- 输出点数：16个独立继电器输出（常开触点NO）
- 触点容量：2A / 250VAC（阻性负载）
- 触点寿命：电气寿命10万次，机械寿命1000万次
- 响应时间：接通≤10ms，断开≤5ms
- 输出电压范围：5VDC ~ 250VAC / 30VDC
- 工作电压：5V DC，机架背板供电
- 安装方式：90-70系列机架标准插槽
- 连接方式：前面板弹簧端子排，支持导线直接插入
功能特点：
- 大电流输出：每个触点2A容量，可直接驱动电磁阀、小型继电器等负载，无需额外中间继电器
- 独立输出：16个触点完全独立，可同时控制16路外部设备
- LED指示：每个输出点配有独立LED状态指示灯，便于现场调试和状态确认
- 阻性/感性兼容：支持阻性和感性负载，感性负载建议加装浪涌吸收器
- 短路保护：每个输出通道有保险丝保护（可更换）
- 状态保持：PLC停止运行时输出状态保持不变（继电器自保持特性）
- 在线诊断：CPU可实时监控每个输出点的通断状态和故障信息
应用场景：
- 电厂中驱动电磁阀、气动阀门执行机构
- 石化装置中控制报警灯、指示灯
- 水处理系统中控制泵的启停接触器
- 包装机械中控制切刀、推料气缸电磁阀
- 任何需要多路中等功率开关量输出的工业场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 输出点数 | 16点 |
| 触点形式 | 常开（NO） |
| 额定电流 | 2A/点 |
| 额定电压 | 250VAC / 30VDC |
| 响应时间 | 接通≤10ms，断开≤5ms |
| 绝缘电压 | 500V DC（触点间/触点对地） |
| 接触电阻 | ≤100mΩ |
| 工作温度 | 0℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 振动耐受 | 5g（10~500Hz） |
| 冲击耐受 | 30g，11ms |
材质构成：阻燃ABS外壳，继电器采用密封型电磁继电器，触点材料为银镉氧化物（AgCdO），端子排为磷铜镀镍弹簧端子，保险丝为玻璃管快熔型。
结构特征：单槽宽度，前面板整齐排列16组弹簧接线端子和16个LED指示灯（每两点一组），后面板为总线连接器，底部有安装固定卡扣。
工作原理：CPU通过背板总线将输出状态（ON/OFF）写入模块的输出锁存器，锁存器驱动对应的继电器线圈通电或断电，继电器触点随之闭合或断开，从而控制外部负载的通断。
安装要求：
- 安装于90-70系列机架标准槽位
- 感性负载（如电磁阀、接触器线圈）必须在负载两端并联浪涌吸收器（RC吸收或压敏电阻）
- 接线时注意不要将输出线与交流动力线平行布线，间距保持10cm以上
- 每个输出点的保险丝需确认完好
- 接地端子必须可靠接地
使用注意事项：
- 严禁超过2A/250VAC的额定容量使用，否则触点会烧毁
- 感性负载必须加装浪涌保护，否则断电时的反向电动势会严重缩短继电器寿命
- 不要频繁开关（超过每秒1次），否则继电器寿命会急剧下降
- 更换保险丝时必须使用相同规格的保险丝，严禁用铜丝代替
- 模块长期不使用时，建议定期通电一次以防止继电器触点氧化
