描述

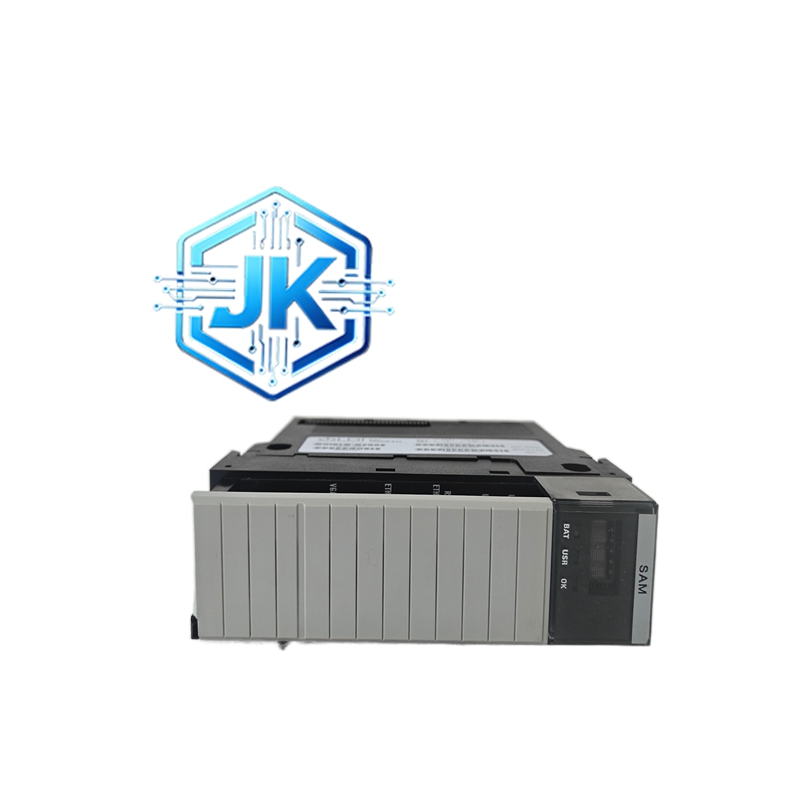

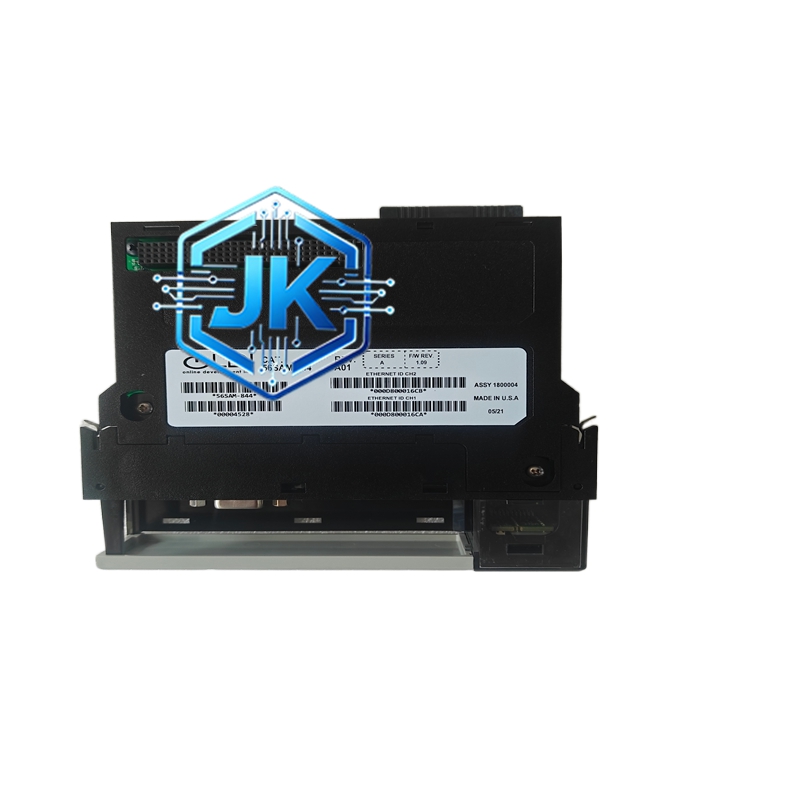

GE 56SAM-844 — 通用电气（GE）Mark VIe系列模拟量输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | GE（通用电气） |
| 系列 | Mark VIe 56SAM系列 |
| 型号 | 56SAM-844 |
| 通道数 | 8路模拟量输入 |
| 输入类型 | 4~20mA / 0~10V / Pt100 / Pt1000 / Cu50 / Ni120 / J / K / T / E / R / S / B / N |
| 分辨率 | 16位A/D转换 |
| 精度 | ±0.1%满量程（4~20mA），±0.5°C（RTD），±1.5°C（TC） |
| 采样速率 | 最高100ms/通道（全部8通道） |
| 冷端补偿 | 热电偶内置自动冷端补偿（CJC），精度±1°C |
| 通道隔离 | 通道间电气隔离，隔离电压>500VDC |
| 通讯接口 | MVI（Mark VI内部总线） |
| 总线周期 | 典型100ms |
| 供电电压 | 24V DC |
| 防护等级 | IP54 |
| 工作温度 | 0°C ~ +55°C |
| 安装方式 | Mark VIe标准单插槽（紧凑型） |
| 尺寸 | 约20.0 × 14.0 × 7.0cm（比810更紧凑） |
| 重量 | 约0.28kg |
| 认证 | CE、UL、cUL、EAC |
| 产地 | 美国 |
功能特点：
- 高密度紧凑设计：比56SAM-810体积缩小约30%，节省机架空间
- 8通道16位采集：与810相同的高精度采集能力
- 多信号兼容：电流/电压/RTD/TC全支持
- 自动冷端补偿：热电偶输入内置CJC
- 断线检测：自动识别断线/短路故障
- 可编程数字滤波：抑制现场干扰
- MVI总线通讯：100ms周期同步采集
应用场景：
- 与56SAM-810相同，但特别适用于机架空间紧张的场合
- 小型Mark VIe系统（如单机控制的小型燃机）
- 改造项目中需替换老型号但空间受限的场合
性能参数：
| 参数 | 数值 |
|---|---|
| 输入阻抗（电流） | 250Ω |
| 输入阻抗（电压） | >1MΩ |
| CMRR | >120dB |
| MTBF | >150,000小时 |
| 绝缘耐压 | >500VDC |
材质构成：
- 外壳：镀锌钢板 + 阻燃ABS
- PCB：6层FR-4高Tg板
- A/D：16位Σ-Δ型ADC
- 连接器：螺钉端子排
- 隔离：每通道光电隔离
结构特征：
- 紧凑型单插槽，尺寸约20.0×14.0×7.0cm
- 前面板：8通道LED + 接线端子
- 背板：VME标准接口
工作原理：
与56SAM-810完全相同
安装要求：
- 与56SAM-810相同，但注意尺寸差异，确认插槽兼容
使用注意事项：
- 与56SAM-810相同
