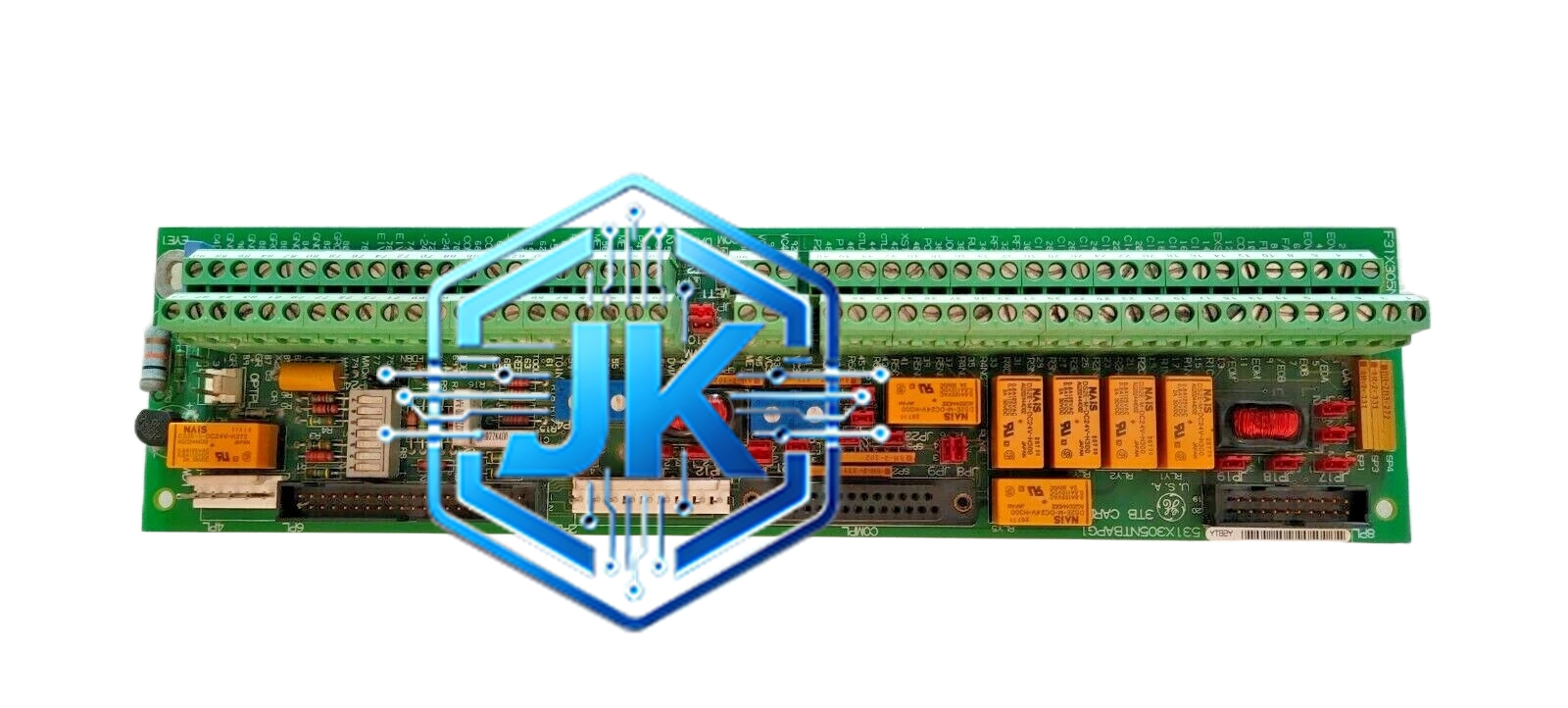

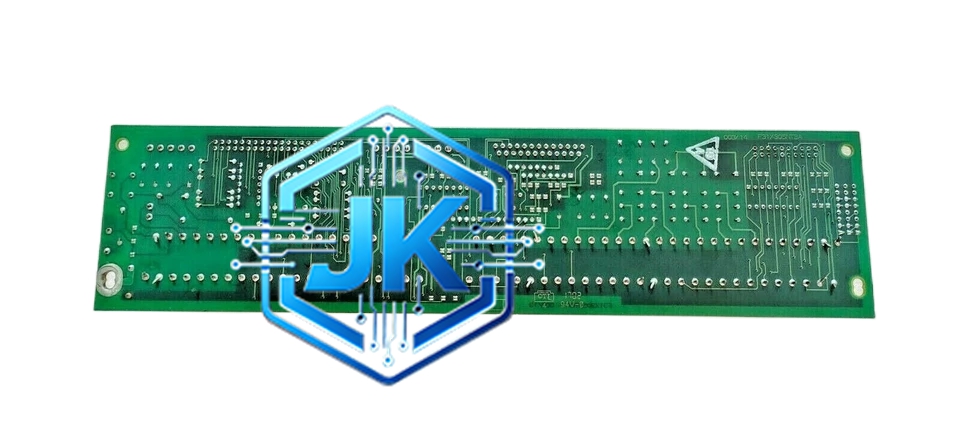

GE 531X305NTBAPG1 — Mark VIe 5 通道热电偶输入模块（P 型高精度）
技术规格：
- 通道数量：5 通道，独立配置
- 支持热电偶类型：J、K、T、E、N、R、S、B
- A/D 分辨率：16 位，有效分辨率 15.5 位
- 测量精度：±0.25°C 或 ±0.1% 满量程（取较大值），为 A 型的两倍精度
- 冷端补偿精度：±0.3°C（A 型为 ±1°C）
- 采样速率：每通道 4 次/秒
- 长期漂移：小于 0.01%/年（A 型约 0.05%/年）
- 通道间隔离：500V DC
- 通道间串扰：小于 -80dB（A 型约 -60dB）
- 断线检测：支持，精度更高
- 工作温度：0°C 至 +60°C
- 供电：+5V DC，功耗约 2.5W
功能特点：
- 高精度 A/D 转换器，适合闭环 PID 温度控制
- 更精确的冷端补偿算法，采用二次多项式拟合而非线性查表
- 更低的通道间串扰，多通道同时测量时互不干扰
- 支持传感器自校准功能，可通过软件输入修正值
- 更严格的温度系数控制，全温范围内精度一致
- 前面板 LED 指示更详细，支持故障代码显示
材质构成：
- PCB：8 层高密度板（比 A 型多 2 层），含专用高精度基准电压源
- A/D 芯片：更高规格的 sigma-delta 转换器，内置自校准电路
- 基准电压源：埋入式带隙基准，温度系数小于 5ppm/°C
- 隔离元件：更高规格的光耦和隔离 DC/DC，隔离电压提升至 1000V DC
- 外壳：与 A 型相同
结构特征：
- 与 A 型完全相同的外形尺寸和安装方式
- 前面板 LED 布局相同，但 P 型模块 LED 颜色编码略有不同（绿色 = 正常，黄色 = 精度降级，红色 = 故障）
工作原理：
与 A 型基本相同，但 P 型使用更高精度的 A/D 转换器和更精确的冷端补偿算法。基准电压源采用埋入式带隙基准，温度系数极低，确保全温范围内测量精度一致。冷端补偿采用二次多项式拟合，比 A 型的线性查表精度更高。
安装要求：
- 与 A 型完全相同
- P 型模块建议安装在温度波动较小的机架位置，以发挥最佳精度
使用注意事项：
- P 型模块价格约为 A 型的 1.5 至 2 倍，非关键测点使用 A 型即可
- P 型模块的校准周期建议为 1 年，A 型为 2 至 3 年
- P 型模块对电源纹波更敏感，建议配合 SFPA36AT0250 电源滤波模块使用
与 A 型的核心差异：
| 对比项 | A 型（NTBANG1） | P 型（NTBAPG1） |
|---|---|---|
| 精度 | ±0.5°C | ±0.25°C |
| 冷端补偿 | ±1°C | ±0.3°C |
| 长期漂移 | 0.05%/年 | 0.01%/年 |
| 通道串扰 | -60dB | -80dB |
| 价格 | 基准 | 1.5 至 2 倍 |
| 适用场景 | 监测显示 | 闭环控制 |
应用场景：
- 汽轮机主蒸汽温度控制（参与 PID 调节，精度直接影响控制品质）
- 联合循环余热锅炉温度精确控制
- 化工精馏塔温度精密监测（温度偏差 1°C 可能导致产品不合格）
- 任何温度测量参与闭环控制的关键回路
