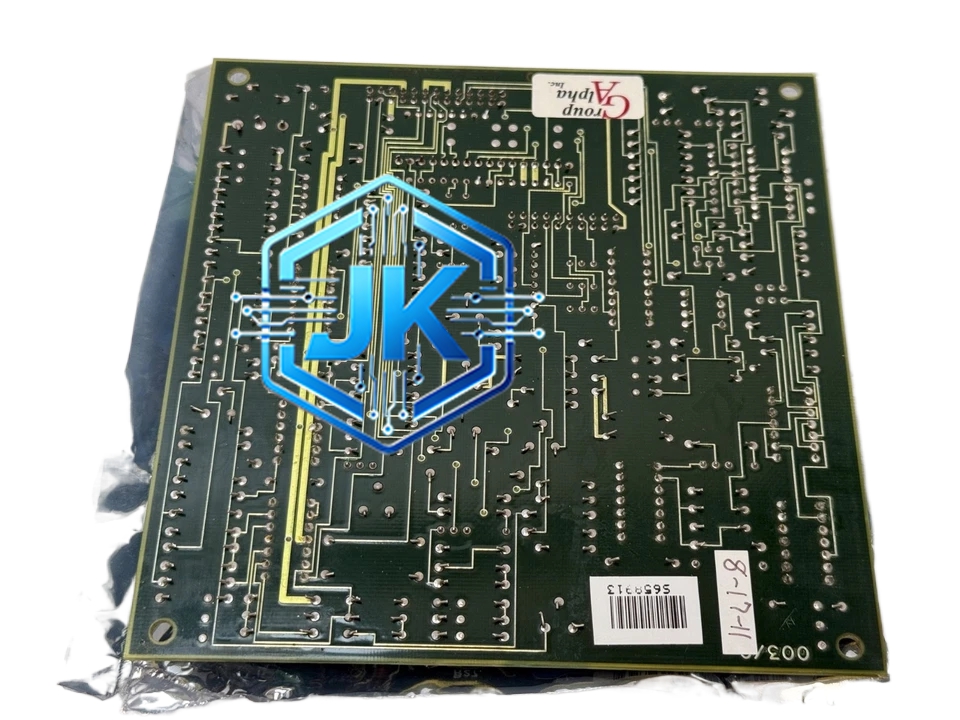

GE 531X211KLDADG1 — 继电器输出模块
技术规格：
- 通道数：16路独立继电器输出（无公共端）
- 继电器类型：机电式继电器（Electromechanical Relay）
- 触点容量：每路5A @ 250V AC / 5A @ 30V DC（阻性负载）
- 触点寿命：机械寿命100万次，电气寿命10万次（典型值）
- 动作时间：继电器吸合时间≤10ms，释放时间≤5ms
- 线圈电压：24V DC（板卡内部驱动）
- 隔离方式：每路继电器线圈与触点之间1500V DC光电隔离，触点对地隔离
- 扫描周期：与Mark VIe处理器同步，典型扫描周期10~50ms
- 供电电压：+5V DC（板卡级供电，由I/O背板提供）
- 安装方式：Mark VIe I/O机架标准欧洲卡插槽（Eurocard）
- 功耗：典型值3.5W（全部继电器未动作时）
功能特点：
- 每路继电器完全独立，无公共COM端，支持灵活接线方式
- 内置续流二极管，保护驱动电路免受线圈反电动势冲击
- 每路继电器配备LED状态指示灯，亮灯表示继电器处于吸合状态
- 支持处理器远程诊断每路继电器的通断状态
- 继电器触点为SPDT（单刀双掷）型，同时提供常开（NO）和常闭（NC）触点
- 具备线圈断线检测功能，线圈回路故障时向处理器上报诊断报警
应用场景：
- 燃气轮机紧急停机电磁阀驱动（燃料关断阀、导叶关断阀）
- 汽轮机主汽门关闭指令输出
- 电厂辅助系统（冷却水泵、润滑油泵）启停控制
- 化工过程中安全联锁阀门的开关控制
- 消防系统报警输出与联动控制
材质构成：
- PCB板：多层FR-4高TG玻璃纤维环氧树脂板，含沉金工艺，抗潮湿能力强
- 继电器：密封型机电继电器，触点材料为AgSnO₂（银氧化锡合金），抗电弧烧蚀
- 连接器：欧式接线端子排，铜合金镀镍触点，抗氧化性能优良
- 外壳：金属屏蔽外壳，铝合金材质，表面喷塑处理，具备电磁屏蔽功能
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm），符合IEEE 1101.1 / IEEE 1101.10规范
- 前面板设有16个LED指示灯（每路一个）及端子排
- 背面为高密度Pin & Socket连接器，插入Mark VIe I/O背板
- 模块厚度约25mm，重量约200g
工作原理：
Mark VIe处理器根据控制逻辑输出数字量信号，经I/O背板传输至模块。模块内部驱动电路接收信号后，通过光电隔离器件隔离后驱动对应继电器线圈。线圈通电后产生磁场，吸引衔铁动作，使触点从常闭（NC）切换至常开（NO）。触点切换后，外部执行机构（如电磁阀）得电动作。处理器在下一个扫描周期读取继电器状态反馈，确认输出是否成功执行。
安装要求：
- 安装于Mark VIe标准I/O机架内，需配合专用背板使用，背板需提供+5V供电
- 接线端子排需使用0.5~2.5mm²截面的屏蔽电缆
- 继电器输出侧负载需加装浪涌抑制器（如为感性负载）
- 模块插入方向需与背板key槽对齐，禁止带电插拔
- 机架需可靠接地，接地电阻小于4Ω
使用注意事项：
- 继电器输出不适合驱动高频开关负载（如每秒超过10次的频繁通断），否则会大幅缩短触点寿命
- 感性负载（如电磁阀线圈）必须并联续流二极管或RC吸收回路，防止触点拉弧烧蚀
- 触点容量为阻性负载额定值，驱动感性负载时需降额使用（建议降至额定值的50%）
- 长期不动作的继电器建议每6个月手动触发一次，防止触点氧化粘连
- 更换模块时需先将处理器置于STOP模式，断开背板电源后操作
