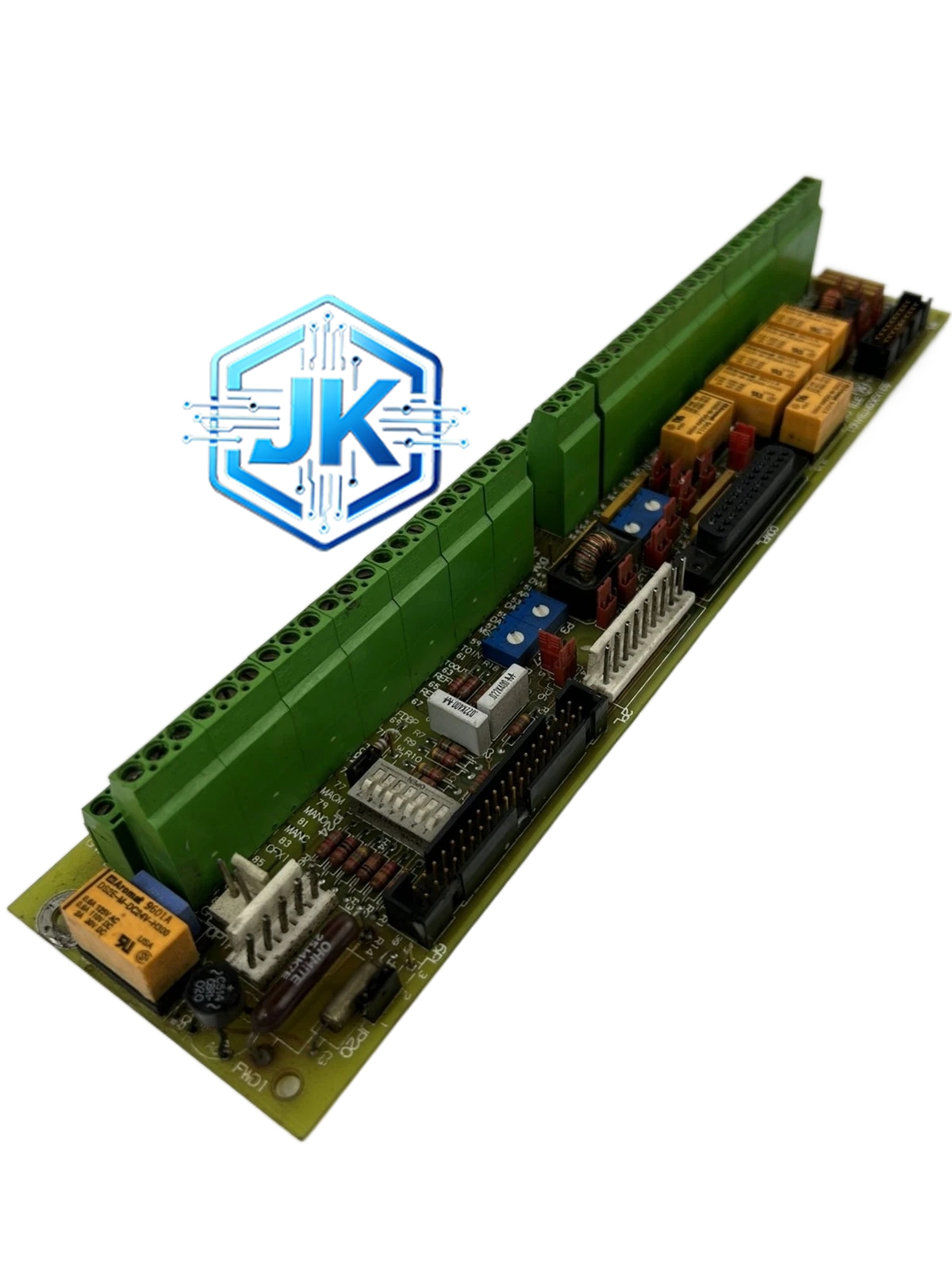

GE 531X189LTBALG1 电源供应模块主电路板

产品简介
该产品是GE Speedtronic Mark V及Mark VI燃气轮机控制系统中电源供应模块的核心印刷电路板组件(PCBA),负责将外部交流电源转换为控制器所需的多路直流电源(+5V、+15V、-15V、+24V)。模块采用开关电源拓扑结构,内置过压保护、过流保护、短路保护、欠压锁定等完善的保护电路。531X189LTBALG1为完整的电路板组件,包含所有贴片元件和通孔元件,到货后直接安装即可使用。该模块在多个工控备件供应商平台均有销售记录,属于Mark V/VI系统中使用量较大的通用电源模块。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE 531X189LTBALG1 电源供应模块主电路板

技术规格

  • 输入电压:85V AC 至 264V AC(单相)或 170V AC 至 528V AC(三相),47Hz 至 63Hz
  • 输出电压:+5V DC(3A)/ +15V DC(1A)/ -15V DC(1A)/ +24V DC(2A)
  • 输出功率:总功率约65W
  • 转换效率:大于80%(满载时)
  • 纹波与噪声:+5V输出纹波小于50mVpp
  • 电压调整率:小于±1%
  • 负载调整率:小于±1%
  • 保护功能:过压保护(OVP)/ 过流保护(OCP)/ 短路保护(SCP)/ 欠压锁定(UVLO)/ 过温保护(OTP)
  • 隔离电压:输入对输出隔离1500V AC
  • 工作温度:0℃ 至 +55℃
  • 外形尺寸:标准VME单板尺寸(160mm×233.4mm)
  • MTBF:超过200,000小时

功能特点

  • 多路输出:同时提供+5V、+15V、-15V、+24V四路直流输出,满足控制器内不同芯片的供电需求
  • 开关电源拓扑:采用反激式开关电源设计,体积小、效率高、发热低
  • 完善保护:OVP、OCP、SCP、UVLO、OTP五重保护,任一保护触发立即关断输出并上报故障
  • 输入范围宽:85V-264V AC(或170V-528V AC三相),适应全球不同电网电压
  • 热插拔支持:支持带电插拔(需确认VME背板支持热插拔),更换时不影响其他模块供电
  • LED状态指示:每路输出配置LED指示灯,输出正常时亮起
  • 自诊断:上电自检所有保护电路和输出电压,异常时通过Genius Bus/SRTP Bus上报故障代码
  • 输入滤波:内置EMI滤波器,符合FCC Class B和CISPR 22标准

应用场景

  • Mark V/VI控制器VME机架的主电源供应
  • 燃气轮机控制柜内所有I/O模块的电源供给
  • 蒸汽轮机控制系统电源供应
  • 联合循环电厂协调控制系统电源供应
  • 任何需要多路隔离直流电源的GE Mark V/VI系统

材质构成

  • PCB:FR-4 TG170,四层板设计,电源层与信号层交替排列
  • 主控芯片:UC3842级别PWM控制器 + MOSFET(IRF840级别)
  • 变压器:高频铁氧体磁芯变压器,输入对输出隔离1500V AC
  • 整流器件:快恢复二极管(MUR460级别)+ 肖特基二极管(SB560级别)
  • 滤波电容:日本Nichicon或Rubycon品牌电解电容(105℃耐温,2000小时寿命)
  • 保护器件:TVS二极管 + 保险丝(自恢复型PTC)+ 热敏电阻(NTC)
  • 接线端子:前面板1组4位螺丝端子(AC IN)+ 1组4位螺丝端子(DC OUT),触点为磷铜镀锡
  • 外壳:镀锌钢板喷塑处理,带散热鳍片

结构特征

  • 标准3U VME高度
  • 前面板配置1组4位螺丝端子(AC输入:L、N、PE、开关)
  • 前面板配置1组4位螺丝端子(DC输出:+5V、+15V、-15V、+24V)
  • 前面板配置8个LED:AC OK、+5V OK、+15V OK、-15V OK、+24V OK、Over Temp、Fault、Standby
  • 背板侧标准64针DIN 41612欧式连接器
  • 顶部配置散热鳍片,自然冷却

工作原理

外部交流电源经EMI滤波器和保险丝后进入整流桥,整流为约300V DC(264V AC输入时)。PWM控制器以65kHz频率驱动MOSFET开关管,将300V DC变换为高频交流电,经高频变压器隔离降压后,由整流二极管和滤波电容转换为+5V、+15V、-15V、+24V四路直流输出。每路输出均有独立的稳压反馈环路,确保输出电压稳定。过压保护电路实时监测各路输出,超过设定阈值时立即关断PWM驱动并上报故障。过温保护通过NTC热敏电阻监测散热片温度,超过85℃时降额输出,超过105℃时关断输出。

安装要求

  • 安装于VME/VME64背板,确保背板插槽接触良好
  • AC输入线使用2.5mm²以上铜线,接线端子扭矩为1.2N·m
  • DC输出线使用1.5mm²以上铜线,接线端子扭矩为0.8N·m
  • 模块地址无需设定,电源模块固定在机架指定槽位(通常为槽位0或槽位1)
  • 接地端子必须可靠连接至控制柜接地母排(接地电阻小于4Ω)
  • 模块上方需留有不小于30mm散热空间

使用注意事项

  • 严禁AC输入线接反(L/N不可互换),会烧毁整流桥
  • DC输出严禁短路,短路时过流保护在100μs内关断输出
  • 更换模块前必须断开AC输入电源并等待5分钟(内部电容放电时间)
  • 长期不用的模块需每3个月通电一次,防止电解电容老化
  • 散热鳍片上不可堆放杂物,否则会触发过温保护
  • 模块故障时VME机架会自动切换至备用电源(如配置了冗余),不影响控制器运行
