描述

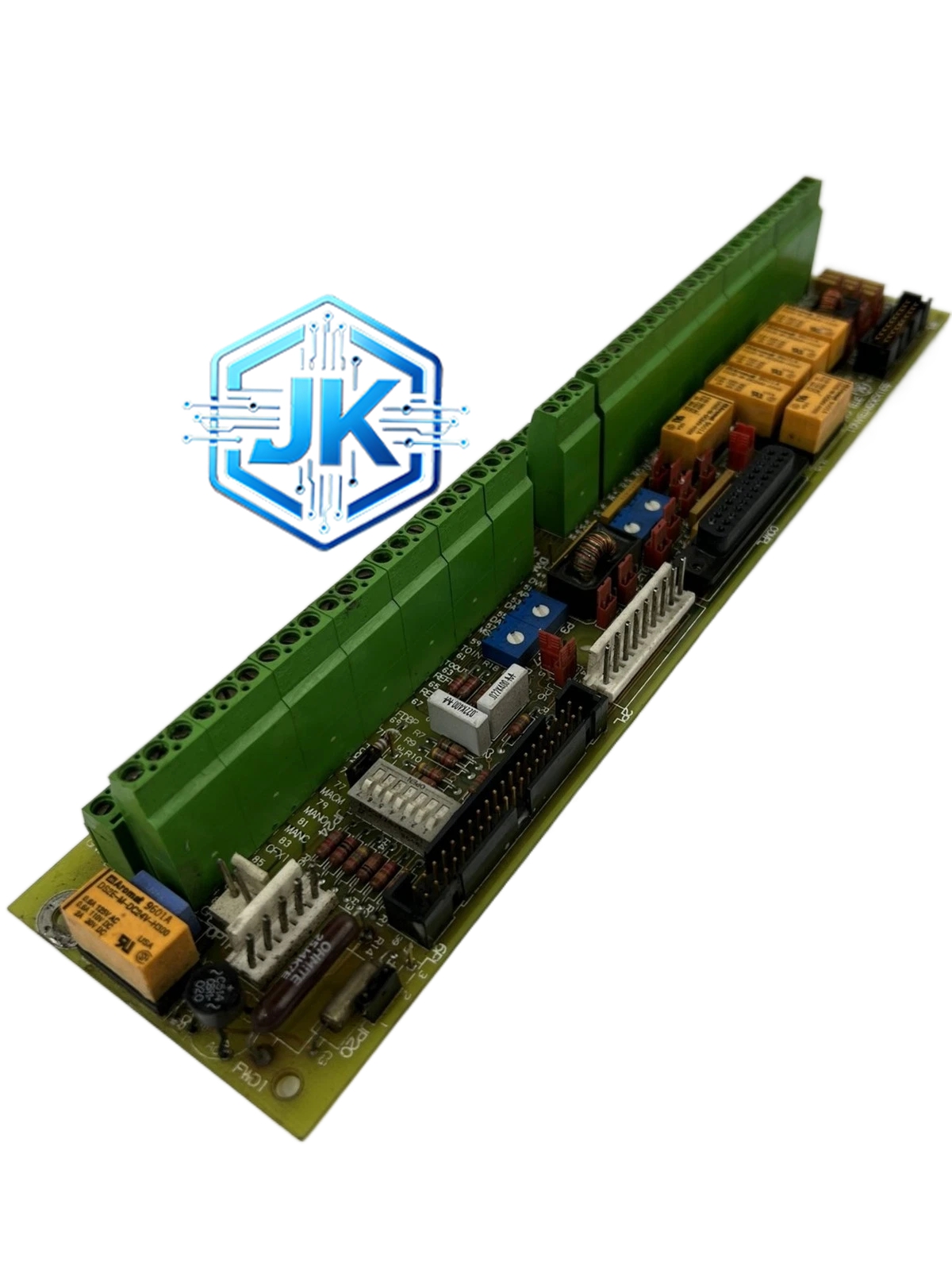

GE 531X189LTBAHG1 Fanuc 90-70系列热电偶输入模块
技术规格：
- 通道数量：8个独立热电偶输入通道
- 支持热电偶类型：J、K、T、E、N、R、S、B八种全覆盖
- 测量范围：-200℃ ~ +1800℃（依热电偶类型而定）
- 分辨率：16位ADC，分辨率达0.1℃
- 转换精度：±0.1%满量程 + 1个字
- 冷端补偿：内置高精度NTC传感器，补偿精度±1℃
- 通道隔离：每通道隔离电压1500V DC，通道间完全电气隔离
- 采样速率：最高10次/秒/通道
- 工作电压：5V DC，机架背板供电
- 安装方式：90-70系列机架标准插槽，单槽宽度
功能特点：
- 全类型兼容：软件配置即可切换热电偶类型，无需更换跳线或硬件
- 冷端自动补偿：板载NTC温度传感器实时采集模块环境温度，自动完成冷端补偿计算
- 通道级隔离：每个通道独立隔离，彻底消除地环路干扰和共模噪声
- 断线诊断：支持开路检测，断线时输出诊断标志位和特定数值
- 数字滤波：内置可配置低通数字滤波器，滤波时间常数用户可调
- 工程量直读：CPU读取的是已转换好的工程温度值，单位为℃或℉
- 自诊断功能：提供过温、断线、短路等故障码，便于运维排查
应用场景：
- 电厂锅炉汽包、过热器、再热器的多点温度监测
- 石化裂解炉、加氢反应器的温度分布式采集
- 冶金行业高炉、转炉的炉温监控
- 水泥窑尾温度场监测
- 食品灭菌柜、医药冻干机的温度记录
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 8路 |
| ADC位数 | 16位 |
| 测量精度 | ±0.1%FS + 1字 |
| 冷端补偿精度 | ±1℃ |
| 通道隔离电压 | 1500V DC |
| 共模抑制比 | >120dB |
| 采样周期 | 100ms（最快） |
| 工作温度 | 0℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 抗振动 | 5g（10~500Hz） |
材质构成：阻燃PC/ABS合金外壳，高精度低漂移运算放大器（OP07级别），24位Δ-Σ型ADC芯片，光耦隔离电路，接线端子为弹簧式插拔端子，耐高温硅胶密封。
结构特征：单槽宽度，前面板整齐排列8组热电偶接线端子（每组正负极各一个弹簧端子），后面板为机架总线连接器，顶部有8个通道状态LED指示灯和一个模块运行指示灯。
工作原理：热电偶产生的微伏级信号首先经过信号调理电路进行放大、滤波和冷端补偿，然后由高精度Δ-Σ型ADC转换为数字量，CPU通过背板总线读取数字值并根据配置的热电偶类型查NIST标准表转换为实际温度值。
安装要求：
- 必须使用与热电偶类型匹配的补偿导线或延伸导线
- 每个通道的热电偶信号线独立走线，禁止多组共用一根线缆
- 模块安装位置应远离大功率变频器、电机和强电磁干扰源
- 接线时严格区分正负极，接反将导致读数严重偏差
使用注意事项：
- 更换热电偶类型时必须在CPU组态软件中同步修改配置，否则读数完全错误
- 断线检测功能需在组态中明确启用
- 输入端严禁施加超过50V电压，否则会永久损坏ADC前端
- 长期停运时建议短接所有输入端子以防止悬空引入干扰
- 不同类型热电偶不可混接在同一模块的不同通道上，必须分组配置
