描述

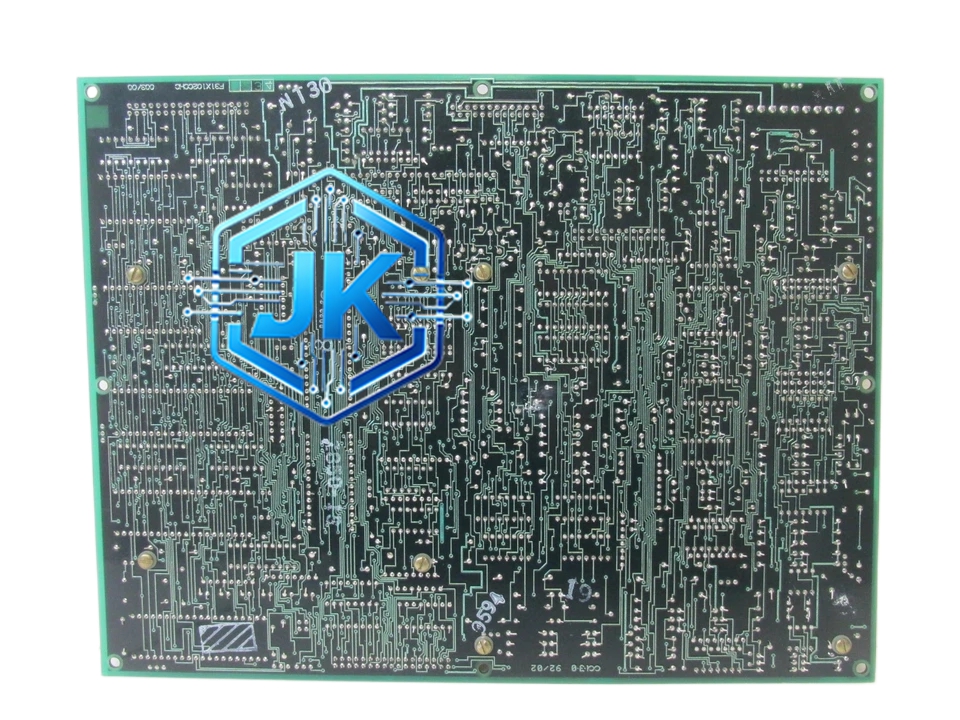

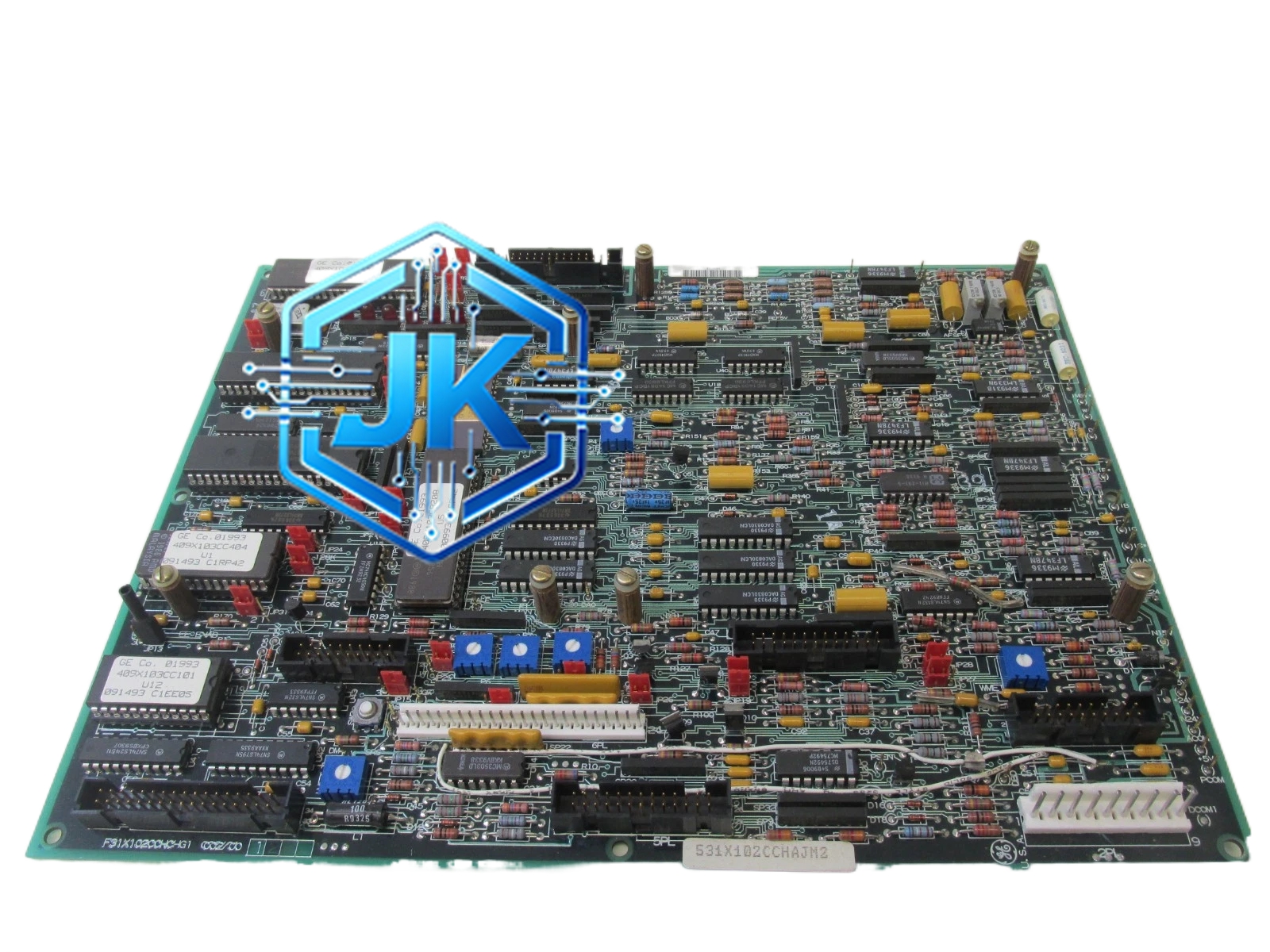

GE 531X102CCHAJM2
技术规格：
- 产品系列：GE Fanuc 90-70系列 / 531X系列
- 输入通道：4路独立4~20mA电流输入
- 输出通道：4路独立4~20mA电流输出
- 输入分辨率：12位ADC（4096计数）
- 输出分辨率：12位DAC（4096计数）
- 输入精度：±0.2%满量程
- 输出精度：±0.5%满量程
- 输入阻抗：250Ω
- 输出负载能力：最大600Ω（在24V供电时）
- 通道隔离：输入通道间500V DC隔离，输出通道间500V DC隔离，输入对输出1500V DC隔离
- 采样速率：每通道最高10次/秒
- 工作电压：5V DC，机架背板供电
- 安装方式：90-70系列标准单槽插槽
功能特点：
- AI/AO一体：单模块同时具备4路输入和4路输出，节省机架槽位
- 电流信号全兼容：输入和输出均为4~20mA标准信号，与现场变送器和调节阀直接对接
- 全通道隔离：输入通道之间、输出通道之间、输入对输出之间均有电气隔离，抗干扰能力极强
- 断线检测：输入支持断线检测（<3.6mA时输出诊断值）
- 输出断线检测：输出支持负载断线检测，输出异常时报警
- 工程量双向转换：CPU可直接读取输入工程值，也可直接写入输出工程值，无需用户换算
- LED指示：每通道配有独立LED状态指示灯
应用场景：
- 电厂中4路温度/压力采集 + 4路阀门开度控制
- 石化装置中4路流量采集 + 4路调节阀输出
- 水处理系统中4路液位采集 + 4路加药泵频率控制
- 暖通空调系统中4路温度采集 + 4路风阀开度控制
- 任何需要同时进行模拟量采集和模拟量控制的过程控制场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 输入通道 | 4路4~20mA |
| 输出通道 | 4路4~20mA |
| ADC位数 | 12位 |
| DAC位数 | 12位 |
| 输入精度 | ±0.2%FS |
| 输出精度 | ±0.5%FS |
| 输入隔离 | 500V DC（通道间） |
| 输出隔离 | 500V DC（通道间） |
| 输入对输出隔离 | 1500V DC |
| 最大负载 | 600Ω |
| 采样周期 | 100ms |
| 工作温度 | 0℃ ~ 60℃ |
| 材质 | 阻燃ABS外壳，ADC/DAC芯片，光耦隔离 |
材质构成：阻燃ABS工程塑料外壳，12位ADC芯片（如AD7705或同类），12位DAC芯片，高精度运算放大器，光耦隔离电路（每通道独立），接线端子为弹簧式插拔端子（磷铜镀镍），PCB为4层FR-4板。
结构特征：单槽宽度，前面板分上下两排端子排——上排为4组4~20mA输入端子（每组正负两个端子），下排为4组4~20mA输出端子（每组正负两个端子），每组端子旁有独立LED指示灯，后面板为总线连接器。
工作原理：输入侧：4~20mA电流流过250Ω采样电阻转换为1~5V电压，经信号调理后由12位ADC转换为数字量，CPU读取并进行工程量转换。输出侧：CPU将工程值写入输出寄存器，12位DAC将数字量转换为电压信号，经V/I转换电路（运算放大器+晶体管输出级）转换为4~20mA电流输出到外部负载。
安装要求：
- 安装于90-70系列机架标准单槽槽位
- 输入信号线和输出信号线必须分开布线，间距≥10cm
- 4~20mA信号线使用屏蔽双绞线，屏蔽层单端接地
- 输出端负载（如调节阀）需独立供电，不可与模块共用电源
- 接线时注意输入和输出的正负极不可接反
使用注意事项：
- 输出端负载电阻不得超过600Ω，否则输出电流会低于4mA
- 输出端不可开路，开路时DAC输出电压会升至最高，可能损坏输出电路
- 输入和输出的量程配置需在CPU组态中分别设置
- 断线检测功能需在组态中启用
- 不要在输入端施加超过24mA的电流
- 模块长期不使用时，建议输入端短接、输出端接600Ω假负载
