描述

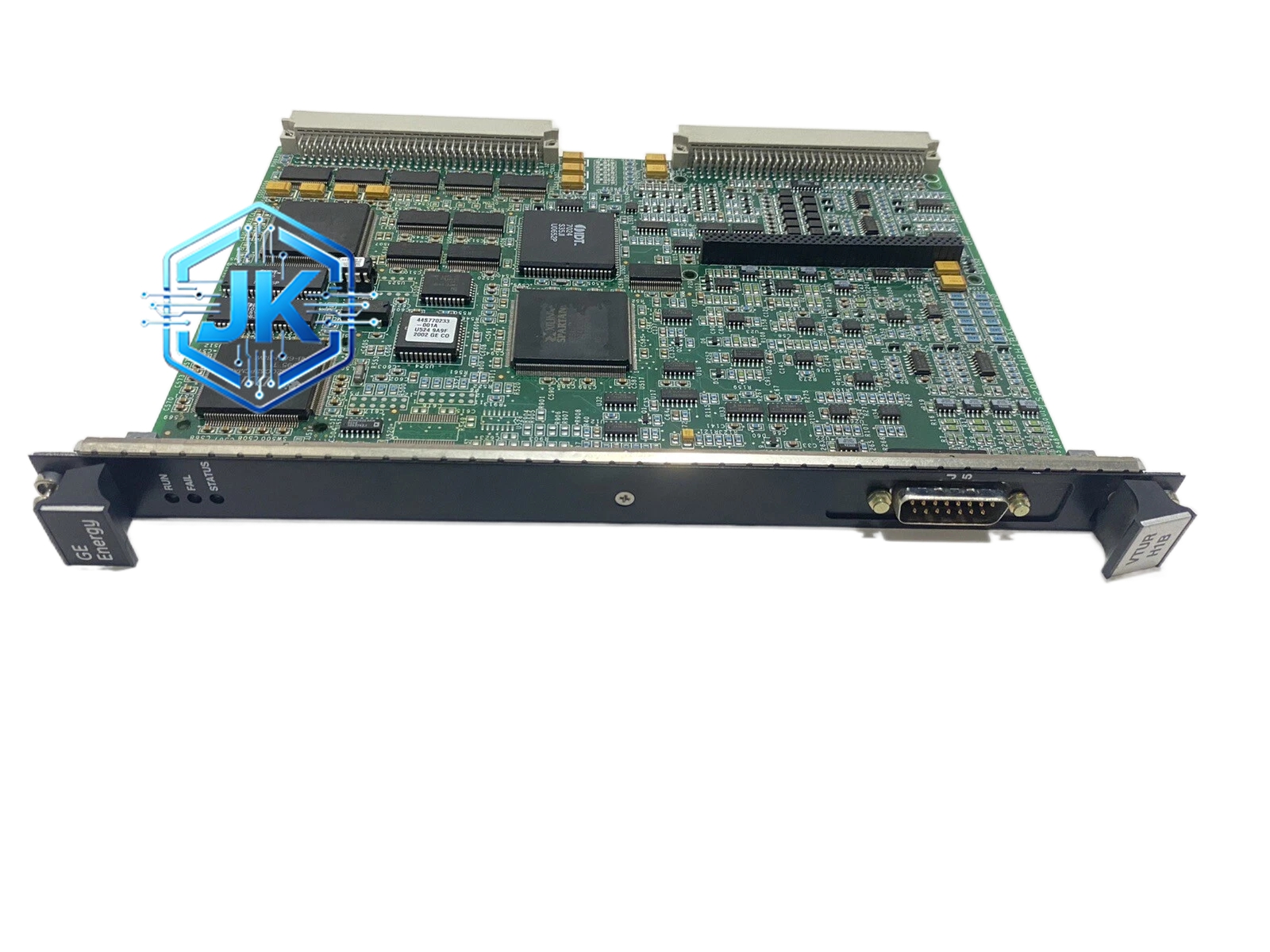

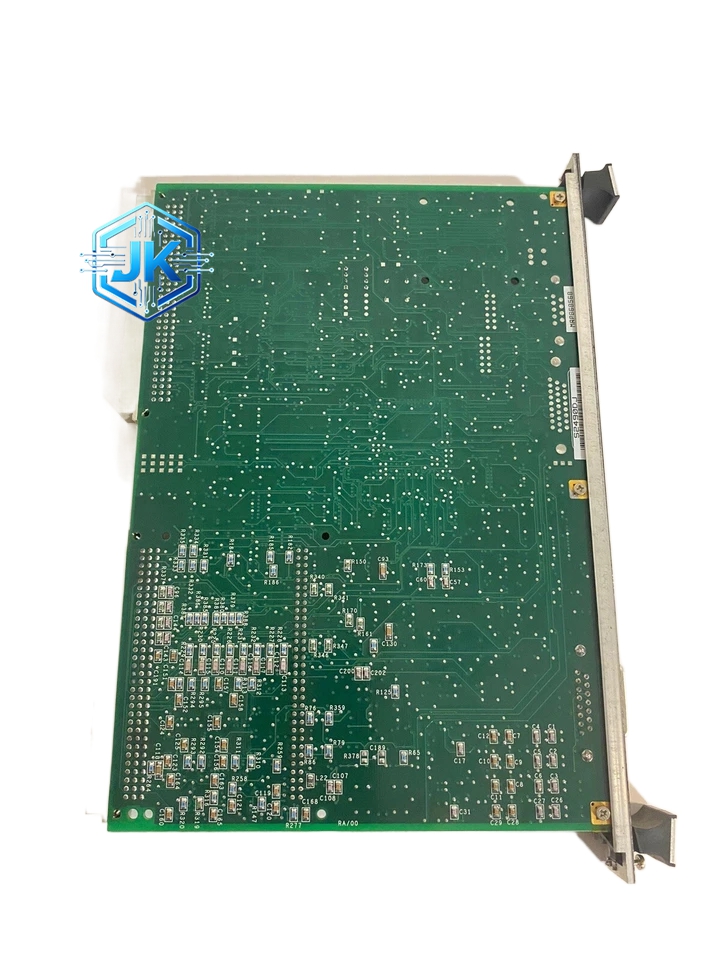

GE通用电气 259B2451EZG01 Mark VI / Mark VIE 控制系统数字量输出模块
功能特点：
- 干接点输出：继电器触点完全无源，兼容AC和DC负载，无需考虑极性
- 独立通道：16路通道完全电气隔离，一路故障不影响其他通道
- LED状态指示：每通道带有绿色LED指示灯，亮表示继电器吸合（输出闭合）
- 故障检测：支持触点粘连检测（焊接检测）和断线检测
- 短路保护：触点侧内置熔断保护，防止过流烧毁触点
- 机械寿命：≥1000万次操作（无负载）
- 电气寿命：≥10万次操作（额定负载）
材质构成：
- 外壳：阻燃PC/PA合金工程塑料，UL94 V-0等级，耐高温抗冲击
- 继电器：密封型电磁继电器，银镍合金触点，镀金处理，内充惰性气体
- 端子：镀金弹簧端子，抗氧化抗振动，支持快速插拔
- PCB：4层工业级FR-4，conformal coating三防涂覆（防潮、防尘、防霉）
- 电磁铁：铜线绕组，铁氧体磁芯
结构特征：
- VME标准单槽板卡，3U高度（约160mm × 100mm）
- 前面板：16个绿色LED指示灯（每通道1个）+ Power（绿）/ Run（黄）/ Fault（红）三色状态LED
- 背部：VME总线连接器（P1/P2）+ 16路继电器端子排（螺钉端子）+ 逻辑侧电源连接器
- 板载跳线：用于设置VME总线地址和中断级别
工作原理：
主控制器通过VME总线以周期扫描方式（通常50-100ms）向模块发送输出指令。模块内的光耦隔离电路接收指令后，驱动对应通道的电磁继电器线圈得电，继电器触点吸合（常开触点闭合、常闭触点断开），将外部负载回路接通或断开。当指令撤销时，线圈失电，触点在弹簧力作用下恢复原位。继电器触点完全无源，外部负载的通断由触点机械动作实现，与模块内部电路完全隔离。
应用场景：
- 燃气轮机跳闸回路输出（驱动燃料切断电磁阀）
- 蒸汽轮机阀门控制（开/关指令输出）
- 电厂辅机启停控制（泵、风机、冷却塔）
- 报警信号输出（声光报警器驱动）
- 工业过程阀门控制（电动阀门开/关）
安装要求：
- 安装于VME/VXI标准机柜内，单槽位置
- VME总线地址通过板载跳线设置，不可与其他模块冲突（通常设为S3-S7）
- 触点侧接线使用0.5-2.5mm²铜导线，螺钉端子紧固扭矩0.5N·m
- 感性负载（电磁阀、接触器线圈）必须并联RC吸收回路或续流二极管
- 接地端子必须可靠连接至机柜保护地（接地电阻<4Ω）
使用注意事项：
- 严禁超过触点额定容量（2A/250V AC），否则触点会烧毁
- 感性负载必须加装续流保护，否则触点分断时会产生高压电弧
- 更换前必须关闭机架电源并断开所有电缆
- 定期检查继电器动作是否正常，触点烧蚀超过原厚度1/3时需更换整板
- 振动环境下建议每季度检查端子紧固情况
