描述

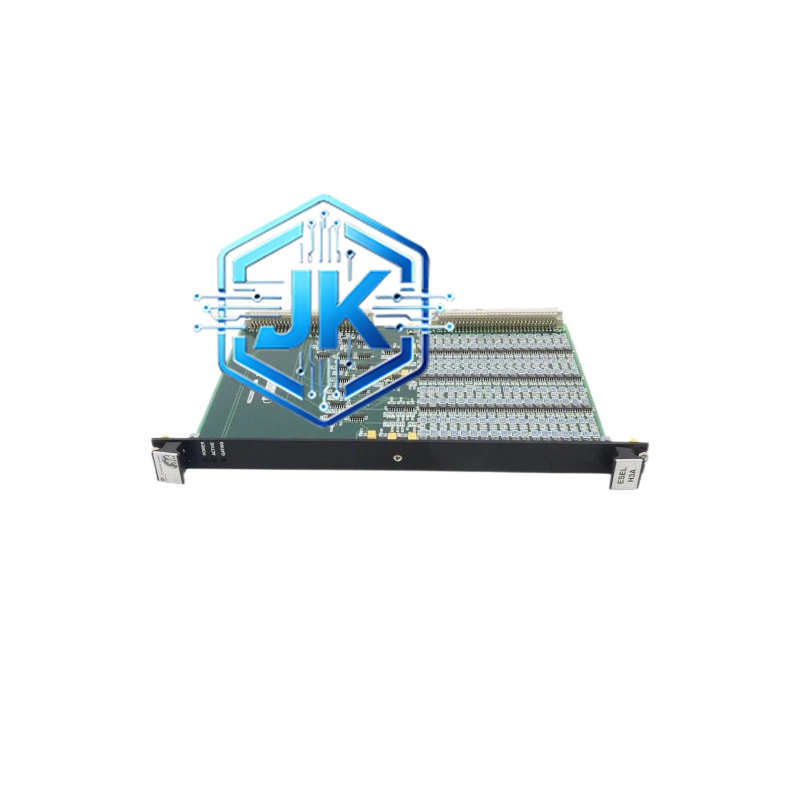

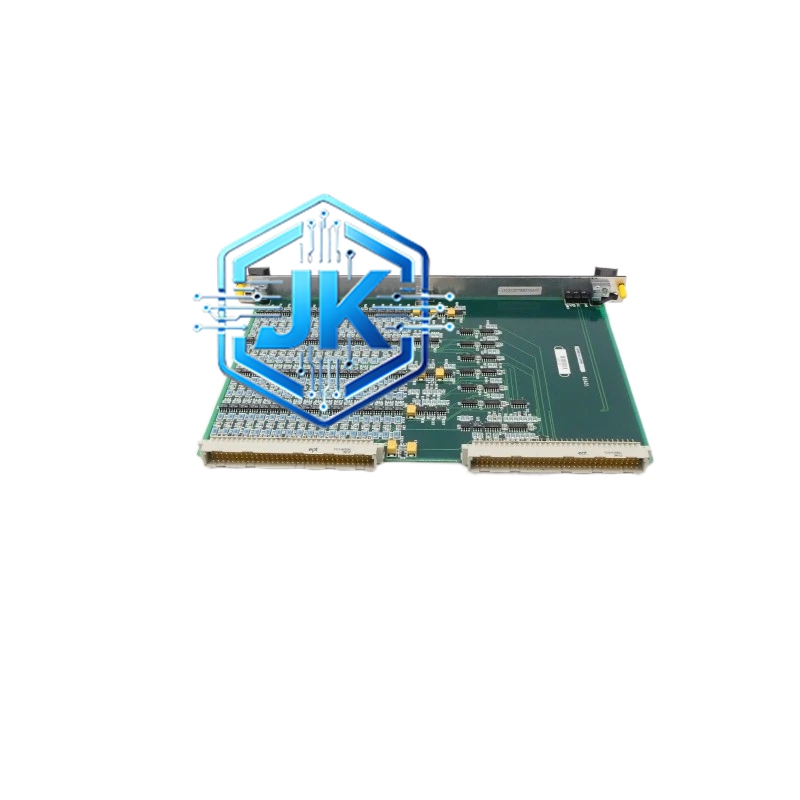

GE 151X1207BB53SA01 模拟量输入输出混合模块
技术规格：
- 品牌：GE（General Electric）
- 型号：151X1207BB53SA01
- 所属系列：151X系列，Mark VIe 控制系统
- 模块类型：8通道模拟量输入模块
- 通道数量：8路独立模拟量输入通道
- 输入信号类型：4-20mA DC（电流）或 0-10V DC（电压），每通道独立配置
- 输入阻抗：电流输入250Ω（内置采样电阻）/ 电压输入1MΩ
- A/D分辨率：16位Sigma-Delta型，等效65536级
- 精度：±0.1%满量程（FS）
- 采样速率：每通道10次/秒（10Hz）
- 通道间隔离：光电隔离，隔离电压1500V DC
- 与背板隔离：光电隔离，隔离电压500V DC
- 供电方式：背板总线供电（5V DC）
- 工作温度范围：0°C 至 +60°C
- 存储温度范围：-40°C 至 +85°C
- 尺寸：标准Mark VIe模块尺寸，约170mm × 100mm × 25mm
- 重量：约0.40kg
材质构成：
- 外壳：阻燃ABS塑料 + 铝合金前面板，UL94 V-0阻燃等级
- PCB：FR-4四层板，独立模拟地和数字地，模拟信号走线远离数字信号区域
- A/D芯片：高精度Sigma-Delta型ADC，内置2.5V基准电压源，温漂小于10ppm/°C
- 接线端子：插拔式弹簧端子，镀金触点，支持0.5-2.5mm²导线
- 光耦：高速光电耦合器，传输速率大于1Mbps
- 散热：铝制被动散热鳍片
结构特征：
- 前面板设有8颗通道状态LED（绿色表示正常，黄色表示超量程，红色表示断线）
- 设有一个模块使能开关
- 背面为Mark VIe标准32针高密度背板连接器
- 顶部有接线端子透明保护盖
- 两侧金属卡扣固定，防振设计
工作原理：
现场变送器输出的4-20mA电流信号经接线端子进入模块，流经内置的250Ω精密采样电阻，转换为1-5V电压信号。该电压信号经模拟多路选择器依次送入16位Sigma-Delta A/D转换器，转换为数字量。数字量经光电隔离后送入背板总线，传送至Mark VIe控制器CPU。控制器根据预设的量程参数（如4mA对应0°C，20mA对应500°C）将数字量换算为工程值。电压输入时信号直接进入A/D转换器，无需经过采样电阻。
功能特点：
- 8通道独立模拟量输入，每通道可独立配置为电流或电压输入
- 16位高精度A/D转换，分辨率远超普通12位模块
- 精度高达±0.1%FS，满足精密过程控制需求
- 内置断线检测和超量程报警功能
- 支持两线制和四线制变送器
- 每个通道独立LED指示，便于快速定位故障
- 在线自诊断，故障自动上报
- 支持热插拔更换
应用场景：
- 燃气轮机排气温度监测（EGT，使用4-20mA温度变送器）
- 蒸汽轮机轴承温度和瓦温监测
- 锅炉给水流量和主蒸汽流量测量
- 化工过程中的压力、液位、流量连续监测
- 电厂辅机系统的过程变量采集
安装要求：
- 插入Mark VIe控制器或远程I/O机架的模拟量输入专用槽位
- 4-20mA信号线必须使用屏蔽双绞线，屏蔽层单端接地
- 每个通道的信号线单独走线，避免与动力电缆并行
- 电压输入时信号线需使用屏蔽线，避免工频干扰
- 安装后在Mark VIe配置软件中设置每通道的量程上下限和工程单位
使用注意事项：
- 严禁在通电状态下接拆信号线，需先在软件中禁用通道
- 两线制变送器的24V供电由模块提供，每通道最大供电24V/20mA
- 信号线屏蔽层必须可靠接地，否则工频干扰会导致读数跳动
- 定期校验精度，建议每年使用标准电流源进行一次校准
- 断线故障频繁时需检查现场变送器和线路，而非仅更换模块
- 存放时注意防潮，A/D芯片受潮后精度会明显下降
