描述

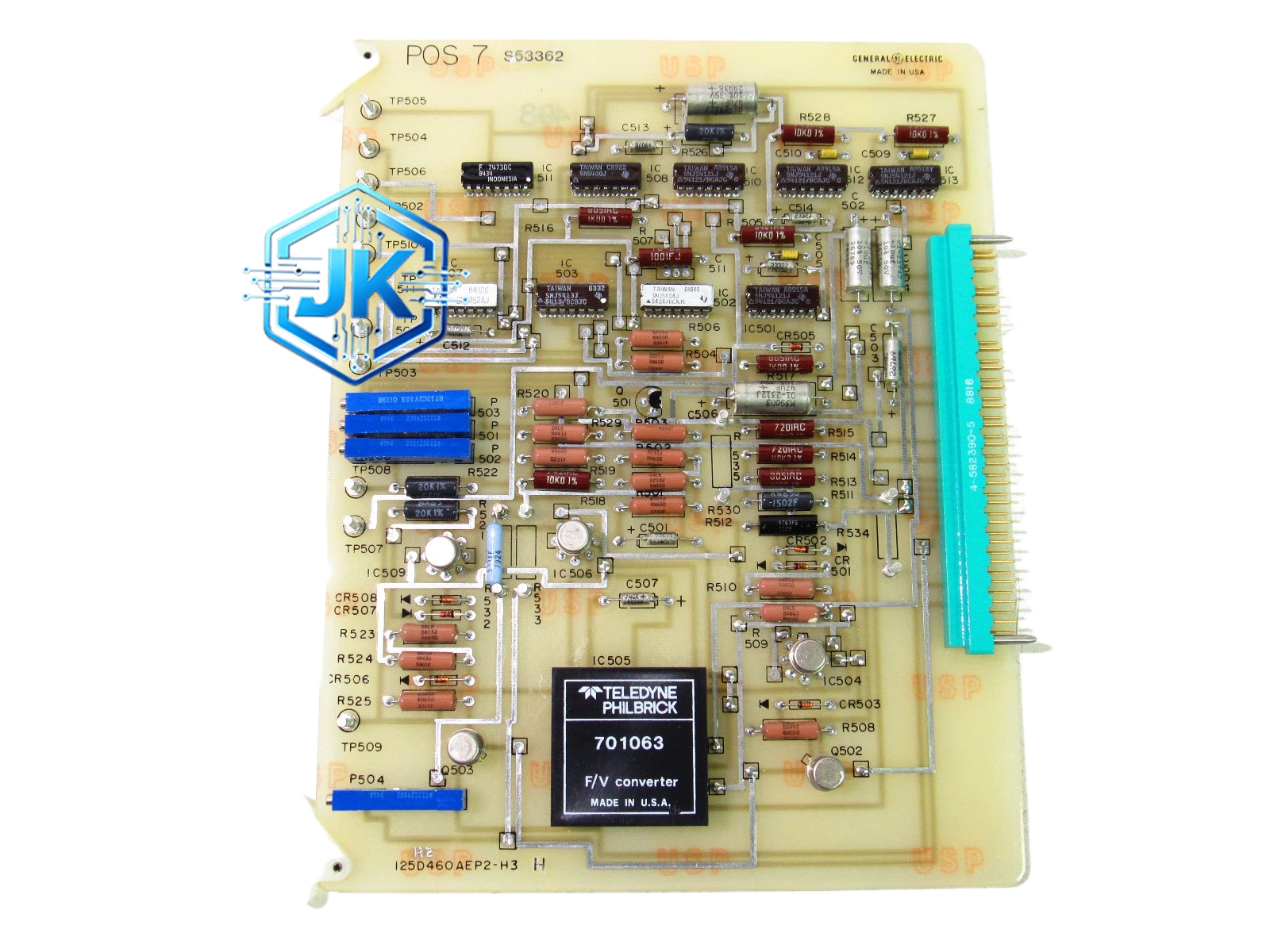

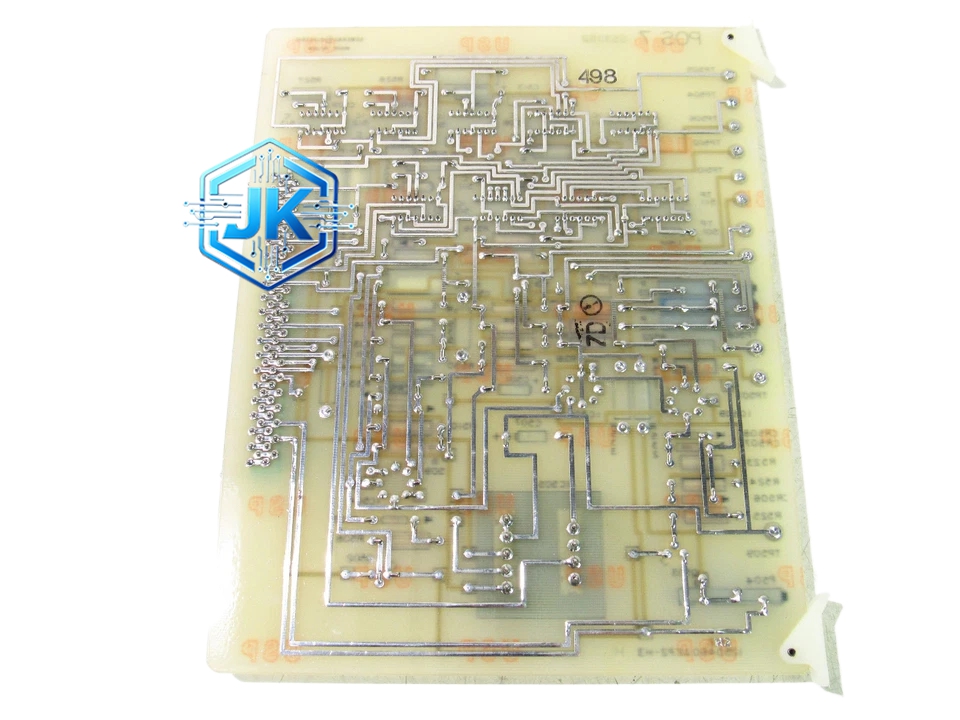

GE 125D460FA-HIA 伺服驱动模块（Mark V 燃气轮机控制系统专用伺服放大器）
技术规格：
- 驱动通道：单通道伺服驱动（1轴）
- 输出电流：连续5A，峰值10A（持续10秒）
- 供电电压：三相200V AC至480V AC（自适应）
- 控制模式：速度模式 / 位置模式（可切换）
- 速度环带宽：大于50Hz
- 电流环带宽：大于1kHz
- 编码器反馈：支持增量式编码器（A/B/Z相），分辨率最高2500线
- 通信接口：GE Genius Bus（Mark V专用内部总线）
- 保护功能：过流保护、过温保护、欠压保护、编码器断线保护
- 工作温度：0℃ 至 +55℃
- 外形尺寸：标准Mark V I/O模块尺寸（约120mm×100mm×80mm）
- MTBF：超过150,000小时
功能特点：
- 单轴伺服驱动：专用驱动单台伺服电机，控制精度高
- 双模式控制：支持速度模式和位置模式切换，适应不同执行机构需求
- PWM功率放大：内置IGBT功率模块，开关频率8kHz，输出电流纹波小于1%
- 电流环内嵌：电流环由硬件实现，响应速度快，不占用控制器资源
- 编码器接口：直接接收增量式编码器信号，无需外部解码电路
- 完善保护：过流、过温、欠压、编码器断线四重保护，故障时立即关断输出
- LED指示：前面板配置4组LED，显示Power、Run、Fault、Overtemp状态
应用场景：
- 燃气轮机燃料调节阀伺服驱动
- 进气导叶（IGV）角度伺服控制
- 蒸汽轮机调节阀伺服驱动
- 联合循环电厂旁路阀伺服控制
材质构成：
- PCB：FR-4 TG170，六层板设计，功率层与信号层完全隔离
- 功率器件：IGBT模块（富士或英飞凌品牌），额定电流10A/600V
- 驱动芯片：IR2136级别三相桥式驱动IC
- 隔离器件：光耦隔离 + 磁隔离（编码器接口）
- 接线端子：前面板3组螺丝端子（U/V/W动力线 + 编码器信号线 + 电源），触点为磷铜镀锡
- 外壳：铝合金压铸，表面阳极氧化处理，带散热鳍片
结构特征：
- 标准Mark V I/O模块高度
- 前面板配置3组螺丝端子（动力线U/V/W + 编码器A/B/Z + 电源L/N）
- 前面板配置4组LED + 2组DIP开关（地址设定 + 模式切换）
- 背部配置Genius Bus专用连接器
- 顶部配置散热鳍片，自然冷却
工作原理：
Mark V控制器通过Genius Bus发送速度指令或位置指令至伺服驱动模块。模块内部FPGA根据控制模式，将指令与编码器反馈值进行比较，经PID运算后输出电流指令。电流指令经PWM调制后驱动IGBT逆变桥，产生三相PWM波形驱动伺服电机。速度环采样周期2ms，电流环采样周期0.1ms，保证系统响应快速且稳定。编码器每转输出2500个脉冲，经4倍频后等效10000脉冲/转，位置分辨率达到0.036度级别。
安装要求：
- 安装于Mark V控制柜I/O机架，确保三相动力电源稳定（200-480V AC）
- 伺服电机动力线使用屏蔽电缆，屏蔽层单端接地
- 编码器线使用双绞屏蔽线，最大长度50米，不可与动力线平行布线
- 模块地址通过DIP开关设定，同一Genius Bus上地址不重复
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 严禁在未接电机的情况下空载运行驱动器超过10秒，会烧毁IGBT
- 伺服电机参数自动识别仅在首次上电时执行，更换电机后需重新识别
- 编码器线接线错误会导致电机飞车，接线前务必确认A/B/Z相序与驱动器一致
- 堵转发生后需先排除机械卡阻原因再复位，严禁反复强制复位
- 长期不用的模块需每6个月通电一次，防止电解电容老化
