描述

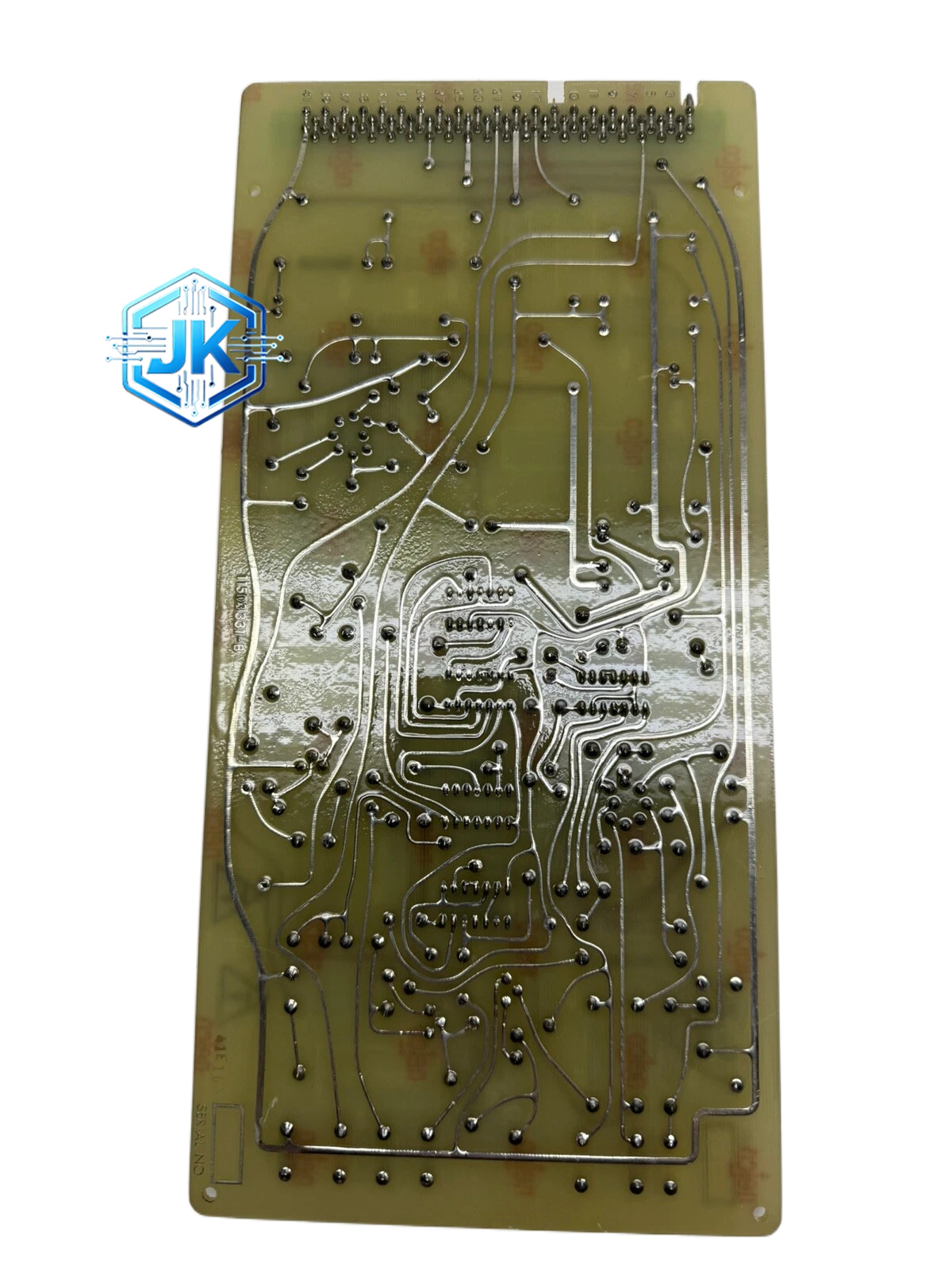

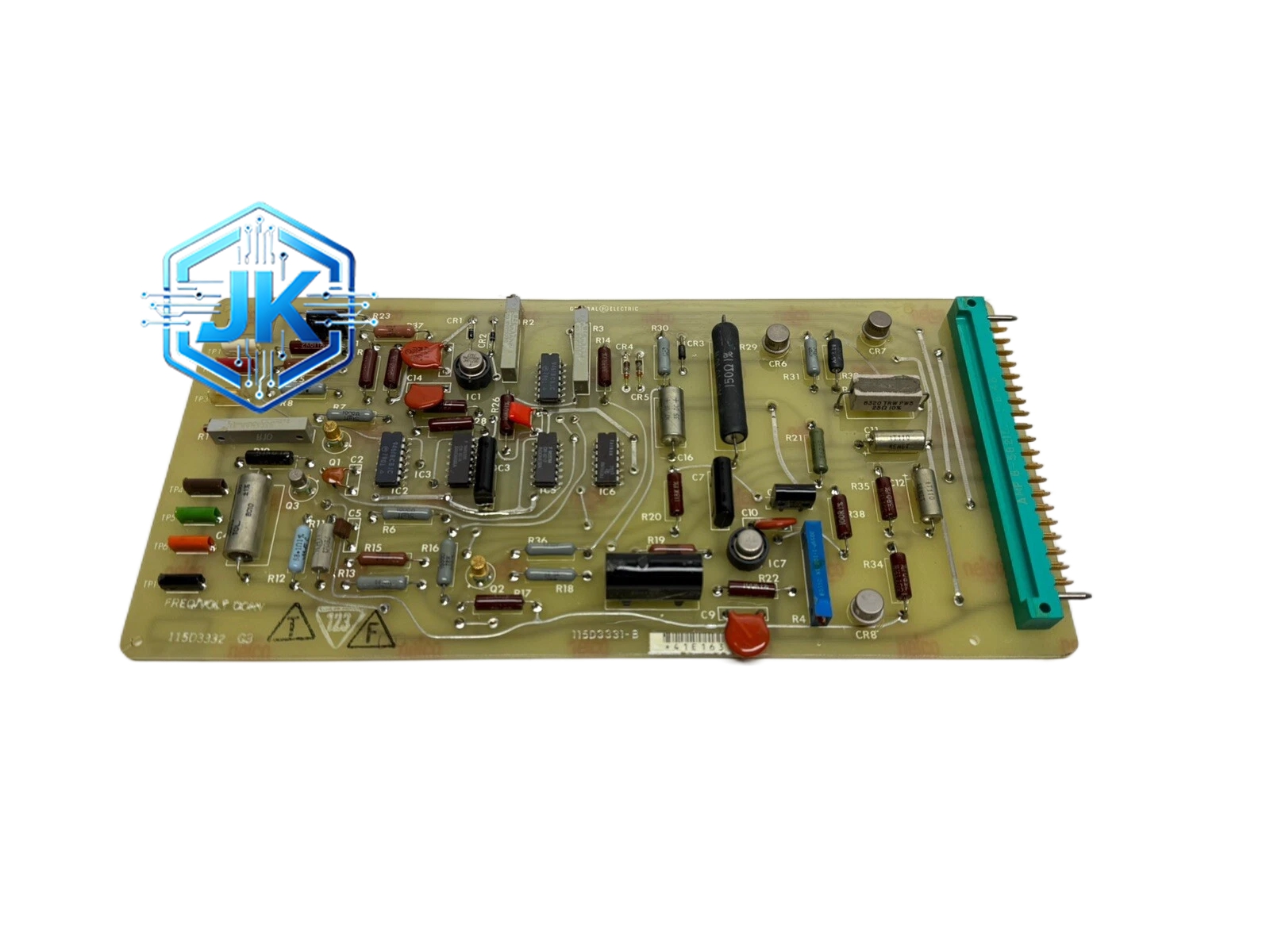

GE 115D2291G2 燃气轮机速度/振动传感器（探头）
技术规格：
- 类型：电涡流位移传感器（Eddy Current Proximity Probe）
- 测量范围：0-250μm（轴向振动）或 0-500μm（径向振动，根据派生）
- 频率响应：0-10kHz（振动测量）/ DC-20kHz（转速测量）
- 输出信号：-200mV/mil（8V/mm）线性输出
- 供电电压：-24V DC（由监视器模块供电）
- 工作温度：-40°C 至 +150°C（探头头部）
- 防护等级：IP68（全密封，耐油污）
- 灵敏度：8V/mm ±10%
- 线性度：±1% FS
- 符合标准：API 670、ISO 10816
功能特点：
- 双功能：同时测量轴振动（位移）和轴转速（键相信号）
- 高精度：线性度±1% FS，重复性±0.5% FS
- 耐高温：探头头部可在150°C环境下长期工作
- 抗油污：全密封结构，适用于燃气轮机高温油污环境
- 长寿命：无磨损设计，使用寿命超过10年
材质构成：
- 探头体：316L不锈钢，耐高温耐腐蚀
- 线圈：铜线绕制，环氧树脂灌封
- 电缆：高温屏蔽电缆（玻璃纤维编织+PTFE绝缘），耐温260°C
- 接头：Mil-Spec军规连接器（Bendix型），抗振抗冲击
- 保护管：Inconel 600镍基合金，耐高温氧化
结构特征：
- 探头直径通常mm或11mm（根据派生）
- 探头头部为平面型，安装时与轴表面间隙约1mm（轴振动测量）
- 电缆长度标准为9米，可定制延长
- 配套使用9201监视器模块，安装于控制柜内
工作原理：
探头线圈通以高频交流电，在探头头部产生交变磁场。当金属轴表面靠近探头时，轴表面产生电涡流，电涡流产生反向磁场，改变探头线圈的阻抗。轴与探头之间的距离变化导致阻抗变化，经9201监视器模块转换为与距离成正比的电压信号。振动测量时，信号经带通滤波后得到振动位移值；转速测量时，检测轴上键相槽经过时的脉冲信号。
应用场景：
- 燃气轮机轴振动监测
- 蒸汽轮机轴振动监测
- 发电机轴振动监测
- 大型压缩机轴振动监测
- 关键旋转机械在线状态监测
安装要求：
- 探头安装于轴承座上，与轴表面垂直，间隙1.0±0.2mm
- 电缆沿轴承座布线，避免与高温管道接触
- 电缆弯曲半径大于50mm，不可急弯
- 监视器模块（9201）安装于控制柜，与探头电缆连接
使用注意事项：
- 安装间隙必须精确调整，间隙过大会导致信号衰减，间隙过小会碰撞损坏探头
- 电缆不可与动力电缆平行布线，间距大于30cm
- 每次机组大修时必须检查探头间隙和电缆完整性
- 探头和电缆为一次性安装件，拆卸后不可重复使用（间隙无法恢复）
- 监测器模块需定期校准，建议每12个月一次
