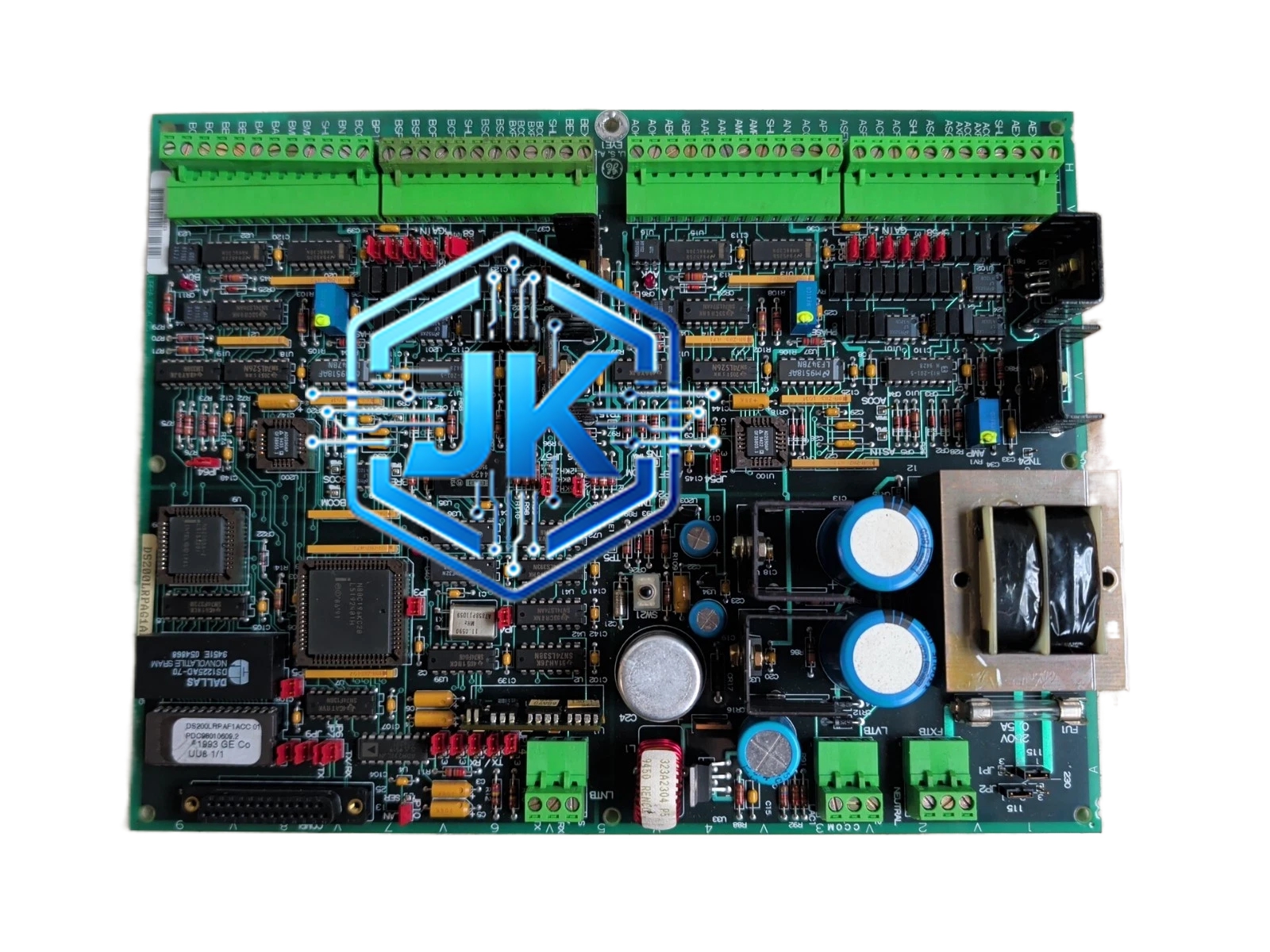

GE Fanuc DS200TCTGG1AFF 8通道热电偶温度输入模块
功能特点：
- 8通道独立热电偶输入：每块卡件提供8个完全独立的热电偶输入通道，每个通道均可独立配置不同的热电偶类型，互不干扰
- 支持全部8种标准热电偶类型：J型（铁-铜镍）、K型（镍铬-镍铝）、T型（铜-铜镍）、E型（镍铬-铜镍）、N型（镍铬硅-镍硅）、R型（铂铑13-铂）、S型（铂铑10-铂）、B型（铂铑30-铂铑6），覆盖-200°C至+1800°C的全温度范围
- 24位Σ-Δ型A/D转换器：采用高精度Σ-Δ型模数转换技术，有效分辨率达24位，温度分辨率优于0.01°C，确保微小温度变化也能被准确捕捉
- 高精度冷端补偿：模块内部集成高精度温度传感器进行冷端补偿，补偿精度优于±0.5°C，消除接线端子处温度变化对测量结果的影响
- 断线自动检测：每通道具备热电偶断线检测功能，当传感器引线断开或接触不良时，模块自动将该通道置为故障状态并上报控制器，同时输出预设的故障替代值
- 通道间电气隔离：各通道之间实现500V DC电气隔离，有效抑制共模干扰、地环路干扰和串扰，确保在强电磁干扰环境下仍能准确测量
- LED通道状态指示：每个通道配有独立的绿色LED指示灯，通道正常工作时常亮，异常时熄灭或闪烁，便于现场运维人员快速定位故障通道
- 快速扫描周期：全部8个通道的完整扫描周期小于250毫秒，满足快速温度变化过程的实时监测需求
- 带电热插拔支持：在Mark VI系统配置中启用热插拔功能后，支持在系统不停机状态下更换该模块，极大减少系统维护停机时间
- 自诊断功能：模块上电时自动执行全面自检，包括A/D转换器测试、通道隔离测试、通信链路测试等，自检通过后方可投入运行
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通道数量 | 8路热电偶输入 |
| 支持热电偶类型 | J、K、T、E、N、R、S、B |
| 测量范围 | J型：-210°C ~ +1200°C；K型：-200°C ~ +1372°C；T型：-200°C ~ +400°C；E型：-200°C ~ +900°C；N型：-200°C ~ +1300°C；R型：0°C ~ +1768°C；S型：0°C ~ +1768°C；B型：200°C ~ +1820°C |
| 分辨率 | 24位Σ-Δ型A/D，优于0.01°C |
| 测量精度 | ±0.2% FS（满量程）或±0.5°C（取较大值） |
| 冷端补偿精度 | ±0.5°C |
| 通道隔离电压 | 500V DC |
| 扫描周期 | 小于250ms（全部8通道） |
| 通信接口 | VME总线（Mark VI）/ PC总线（Mark V） |
| 供电电压 | 5V DC（从底板获取） |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 安装方式 | 插入Mark V/Mark VI I/O底板 |
| 版本标识 | GG1AFF = 美国市场标准版本 |
| 外壳防护 | IP20（前面板） |
应用场景：
- 火力发电厂锅炉过热器出口汽温监测
- 火力发电厂再热器蒸汽温度监测
- 烟气脱硫系统中的烟气温度监测
- 化工反应釜温度监测
- 冶金行业轧钢加热炉温度监测
- 石油天然气管道介质温度监测
- 水泥窑炉温度监测
材质构成：
- PCB板：采用FR-4玻璃纤维环氧树脂基板，厚度1.6mm，表面涂覆 conformal coating（三防漆），具备防潮、防霉、防盐雾能力
- 接插件：采用镀金弹簧触点连接器，镀金层厚度不低于30μin，耐插拔次数超过1000次，接触电阻小于10mΩ
- 外壳：采用铝合金压铸外壳，表面经过阳极氧化处理，硬度达到HB40以上，具备良好的散热性能和电磁屏蔽能力
- 端子排：采用磷铜镀镍端子，接触电阻小于5mΩ，耐腐蚀性能优异
- A/D芯片：采用TI（德州仪器）或Analog Devices公司的高精度Σ-Δ型A/D转换芯片
结构特征：
- 模块尺寸符合VME64标准（160mm × 233mm）或Mark VI标准尺寸
- 前面板设有8个通道LED指示灯和1个系统状态LED指示灯
- 背部设有8组热电偶输入端子排，每组端子包含正负极两个接线点
- 模块底部设有VME总线连接器或PCI总线连接器，用于与底板通信
- 模块顶部设有拨码开关或跳线，用于设置模块地址和通道配置
工作原理：
热电偶传感器基于塞贝克效应（Seebeck Effect）工作，当两种不同金属的接合点处于不同温度时，会在回路中产生与温差成正比的毫伏级电压信号。该模块将8路热电偶信号分别送入各自独立的信号调理电路，经过放大、滤波、冷端补偿后，送入24位Σ-Δ型A/D转换器进行模数转换。转换后的数字量通过VME总线或PC总线传送给DCS控制器，控制器根据预设的分度表将数字量转换为实际温度值。断线检测电路通过监测输入端的开路电压来判断热电偶是否断线。
安装要求：
- 模块必须安装在DCS机柜内的标准I/O底板插槽中，插槽位置需与系统配置中的逻辑地址一致
- 热电偶信号线必须使用与热电偶类型匹配的补偿导线（如K型热电偶使用KX补偿导线），严禁使用普通铜导线
- 补偿导线应使用屏蔽双绞线，屏蔽层在控制柜侧单端接地
- 电流回路和电压回路的信号线必须分开走线，间距不小于100mm
- 模块接地端子必须可靠连接至机柜接地汇流排，接地电阻小于4欧姆
- 安装完成后需进行通电校验，使用标准毫伏信号发生器对每个通道逐一校准
使用注意事项：
- 严禁在通电状态下插拔模块，除非系统已配置热插拔功能
- 热电偶接线时必须注意正负极极性，接反将导致测量值严重偏差
- 模块不使用的通道必须短接或接入 dummy thermocouple（仿真热电偶），否则会触发断线报警
- 定期校验测量精度，建议每年至少校准一次，使用标准温度源或毫伏信号发生器
- 存储时应放置在防静电包装中，环境湿度不超过85%，避免阳光直射
- 如需更换模块，必须先在系统中将该模块设置为离线状态，再进行物理更换
