描述

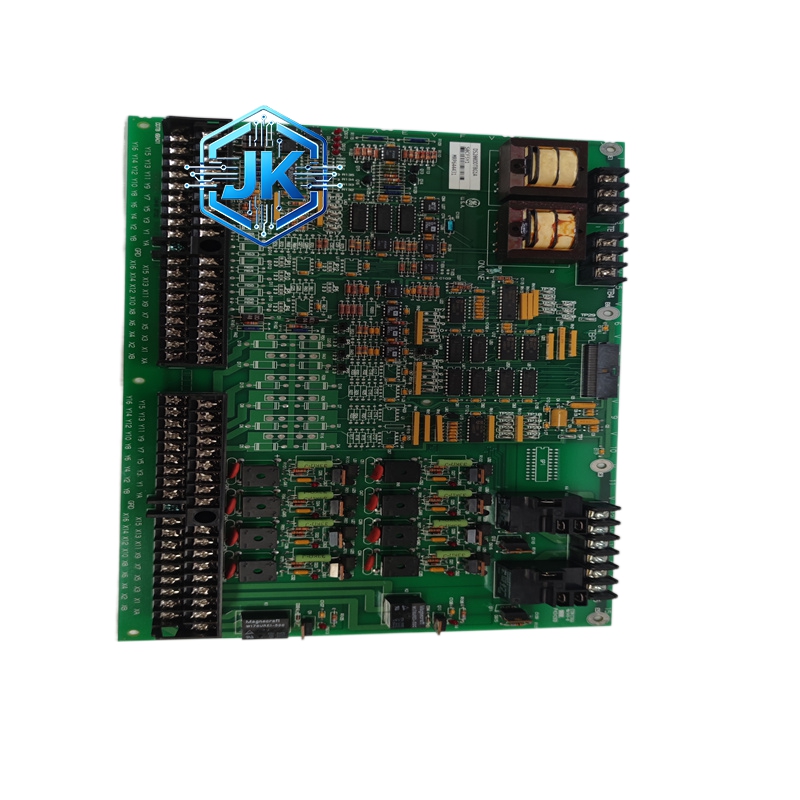

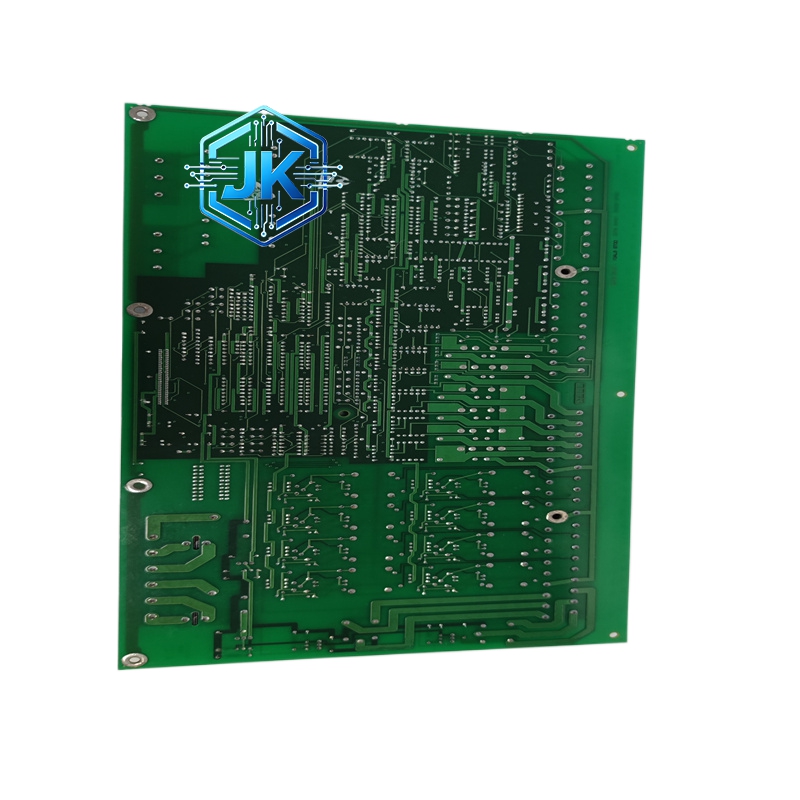

GE Mark VIe 涡轮控制增强板 DS200TCEBG1AAA
技术规格:
- 处理器类型: 32位专用涡轮控制处理器，主频200 MHz
- 内存: 64 MB SDRAM + 32 MB Flash（专门用于涡轮控制算法）
- 控制扫描周期: 最快10 ms（涡轮控制专用快速回路）
- 输入通道: 16路模拟输入（LVDT阀位、4–20 mA转速/压力信号）+ 8路数字输入（保护触点）
- 输出通道: 8路模拟输出（4–20 mA阀位指令）+ 12路继电器输出（保护动作）
- 通信接口: 双冗余10/100 Mbps以太网 + Mark VIe背板总线
- 支持协议: GE SRTP、Modbus TCP、OPC UA
- 供电: 双冗余24 V DC热备份
- 工作温度: 0°C 至 +55°C
- 存储温度: -40°C 至 +85°C
- 防护等级: IP20（柜内安装）
- 尺寸: 标准欧洲卡，约160 x 233 mm
- 重量: 约1.1 kg
功能特点:
- 专用涡轮控制算法 — 内置PID转速调节、阀位管理、负荷控制、一次调频等完整算法
- 阀位管理 — 支持主汽阀、调节汽阀、抽汽阀的开度控制和限位保护
- 转速控制 — 支持转速设定、转速限制、超速保护（OPC）、加速率控制
- 一次调频 — 内置电网频率-负荷对应关系，自动参与电网调频
- 阀位反馈 — LVDT信号直接采集，无需外部信号调理
- 保护逻辑 — 超速跳闸（103%、108%、110%三级）、轴向位移保护、胀差保护
- 软启动 — 发电机并网时平滑升压和升负荷
- 掉电保持 — Flash存储确保断电后阀位设定、参数不丢失
- 事件记录 — 存储最近5000条涡轮控制事件，支持事后分析
材质构成与结构特征:
- PCB: FR-4高Tg板，六层板设计，电源层与信号层完全分离
- 处理器芯片: BGA封装专用涡轮控制ASIC
- ADC/DAC: 24位Σ-Δ型ADC + 16位DAC，内置PGA可编程增益
- LVDT接口: 专用LVDT信号调理芯片，支持5 kHz激励频率
- 继电器: 小型信号继电器，金触点，寿命超过100万次
- 连接器: 高密度欧式DIN 41612，每8通道一组
- 外壳: 铝合金压铸壳体，表面粉末喷涂，耐腐蚀
- 散热方式: 铝合金框架辅助散热 + 自然对流
- 结构形式: 插拔式欧洲卡，前后带弹簧锁紧导轨机构
工作原理:
模块通过背板总线实时采集汽轮机各阀门LVDT反馈信号、转速传感器信号、压力变送器信号和保护触点状态。处理器在每个10 ms扫描周期内执行涡轮控制算法：比较实际转速与设定值，经PID计算后输出阀位指令至模拟输出通道驱动伺服阀；同时监测所有保护条件，一旦超速或其他保护触发立即通过继电器输出驱动紧急跳闸电磁阀。一次调频功能通过监测电网频率偏差自动调整负荷设定值。
安装要求:
- 安装于Mark VIe机柜背板的涡轮控制专用槽位（通常为CPU旁的槽位1或槽位2）
- 前方需预留至少60 mm空间（因模块功耗较高，需更大散热空间）
- LVDT信号线使用屏蔽双绞线，最长100 m，屏蔽层单端接地
- 模拟信号线与数字信号线分开布线，间距至少50 mm
- 接地电阻小于1欧姆（涡轮控制对接地要求极高）
- 双冗余配置时两块TCEB分别安装于不同机柜，距离不超过10 m
使用注意事项:
- 严禁带电插拔 — 必须先切断机柜总电源，等待指示灯熄灭后再操作
- LVDT信号线不可接反 — 正负极接反会导致阀位显示负值，触发保护误动
- 一次调频参数需由电网调度整定 — 误调会导致机组与电网解列
- 保护定值不可随意修改 — 超速保护定值由汽轮机厂家设定，修改需厂家确认
- 定期校验LVDT线性度 — 建议每年用标准位移源校验一次
- Flash有写入次数限制 — 避免频繁下载程序，建议使用USB导出备份
应用场景:
- 火电厂汽轮机组控制 — 600 MW及以上机组标准配置
- 燃气轮机联合循环电厂 — 燃气轮机启动和负荷控制
- 工业驱动汽轮机 — 压缩机、泵组的汽轮机驱动控制
- 热电联产机组 — 抽汽调节和供热控制
