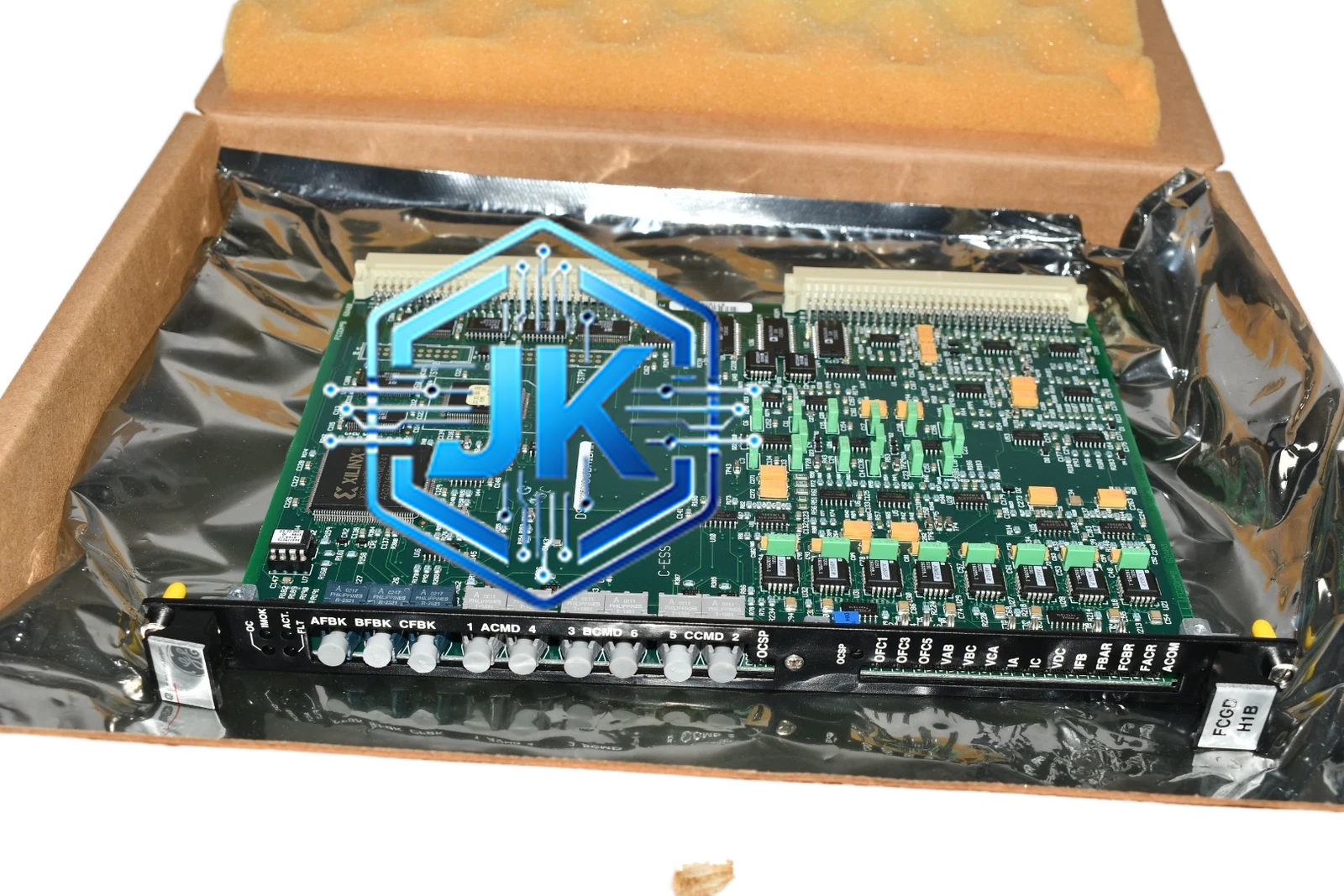

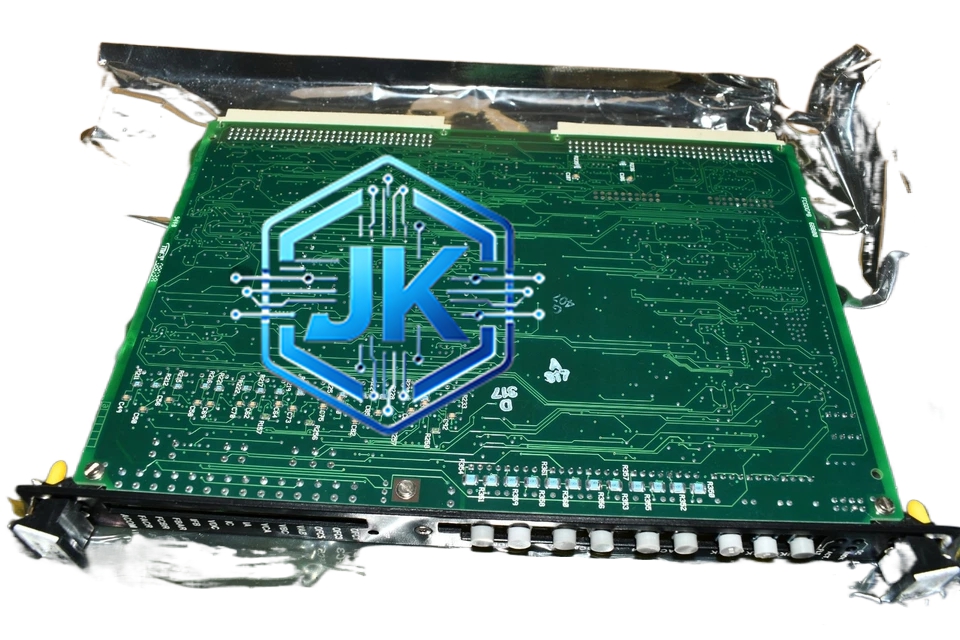

GE DS200FCRRG1A Speedtronic Mark V/Mark VI 快速响应继电器输出模块
技术规格：
- 系列：DS200（Mark V/Mark VI配套）
- 输出类型：继电器输出（SPDT，单刀双掷，常开NO + 常闭NC）
- 输出点数：8路独立隔离继电器输出
- 响应时间：典型10ms（开/关切换），最大15ms（比标准模块快约30%）
- 额定负载（阻性）：每路4A@250VAC 或 4A@30VDC
- 先导负载（感性）：每路2A（如电磁阀、小型接触器线圈）
- 输出电压范围：5-30VDC / 5-250VAC（47-63Hz）
- 触点材质：银合金触点（AgSnO₂），接触电阻＜50mΩ
- 隔离等级：点对点隔离250VAC连续，1500VAC持续60秒
- 电气寿命：阻性负载下10万次以上，感性负载下50万次以上
- 机械寿命：2000万次
- LED指示灯：每路输出状态配有独立LED（绿色=输出接通，红色=输出断开）
- 安装方式：DS200/Mark V系列背板插槽
- 工作电压：24VDC ±10%
- 功耗：典型值＜2W（无负载时），满载时约8W
- 环境温度：0°C～60°C
功能特点：
- 快速响应设计：优化的光耦驱动电路+三极管饱和驱动，开关速度比标准模块快约30%，适合需要快速动作的场合
- 8路独立隔离：每路可接不同电压等级负载（如一路接24VDC电磁阀、一路接220VAC接触器），互不干扰
- 继电器强电隔离：控制侧与负载侧完全电气隔离，安全性极高，无漏电流问题
- LED实时状态指示：每路输出状态一目了然，便于现场快速排查故障
- 内嵌RC缓冲电路：减少触点开关时的电弧，延长触点寿命
- 模块化设计：支持热插拔，在线更换不影响系统运行
应用场景：
- 燃气轮机阀门联锁控制（快速关断阀）
- 电磁阀驱动（气动/液压阀门快速动作）
- 安全保护输出（超温、超压、超速保护联锁）
- 加热器控制
- 消防系统联动输出
- 泵组启停快速控制
工作原理：CPU输出逻辑”1″→模块内部光耦导通→驱动三极管饱和导通→继电器线圈通电→衔铁吸合→常开触点闭合→外部负载电路接通。CPU输出逻辑”0″→光耦截止→三极管截止→继电器线圈断电→弹簧反力使衔铁释放→触点断开→负载断电。优化的驱动电路使三极管开关速度更快，从而缩短继电器动作时间。
使用注意事项：
- 感性负载（电机、电磁阀、接触器线圈）两端必须并联续流二极管（如1N4007）或RC缓冲电路（如100Ω/0.1μF），否则触点烧蚀严重
- 不可超过额定负载电流，连续工作电流建议不超过额定值的80%
- 负载接线建议使用压接端子，避免松动导致接触电阻增大发热
- 模块不支持PWM调速输出，继电器机械动作频率上限约1Hz
- 更换模块时需确认跳线设置与原模块一致
