描述
技术规格：
- 制造商：GE（通用电气）

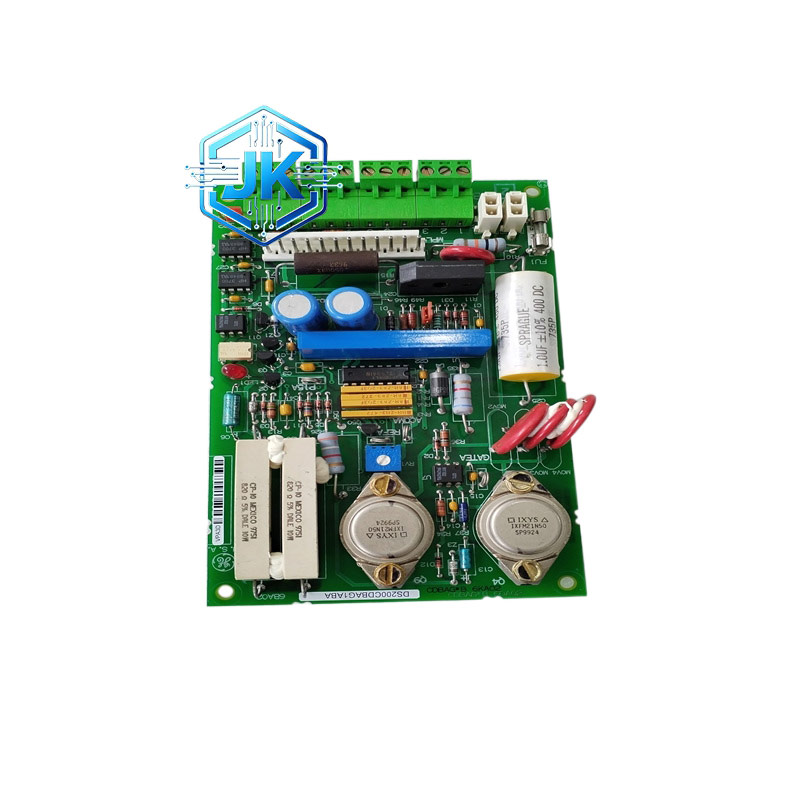

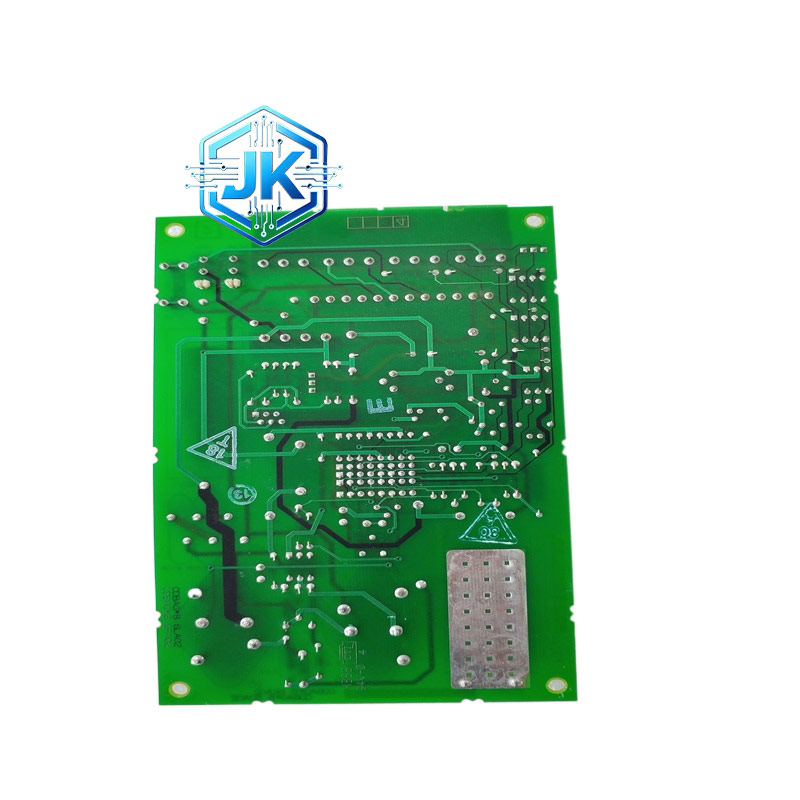

- 型号：DS200CDBAG1ABA
- 系列：Mark V / DS200 系列
- 产品类型：接触器驱动板（CDBA）
- 输入电压：75-140V AC/DC（控制信号输入）
- 驱动电压：105V DC（接触器线圈驱动电压）
- 接触器线圈电压：30-40V DC（适配线圈规格）
- 输出电流：最大 10A（驱动接触器线圈）
- 调节方式：电位器可调（驱动电流 / 电压微调）
- 状态反馈：1 路常开触点反馈（接触器状态监测）
- 保护功能：过流、短路、过热、欠压保护
- 供电电源：DC 24V（±10%，板卡工作电源）
- 工作温度：0℃~+60℃
- 存储温度：-40℃~+85℃
- 尺寸：标准 Mark V 板卡尺寸（约 220mm×180mm×30mm）
- 重量：约 1.2kg
- 防护等级：IP30
- 安装方式：Mark V 系统机架插槽安装
- 兼容系统：GE Mark V 涡轮控制系统、DC2000 驱动系统、DS200 系列板卡
功能特点： - 接触器强驱动能力：输入 75-140V AC/DC 控制信号，输出 105V DC、最大 10A 驱动电流，可直接驱动 30-40V DC 规格接触器线圈，吸合可靠、动作迅速，适配工业大功率接触器控制。
- 精准状态监测反馈：集成 1 路常开触点状态反馈，实时监测接触器吸合 / 断开状态，并反馈至控制系统，实现闭环控制与状态监测，便于故障诊断与系统联动控制。
- 全方位安全保护：集成过流、短路、过热、欠压保护功能，故障时自动切断驱动输出，保护接触器线圈与板卡安全；故障解除后自动恢复，无需人工干预，提升系统可靠性。
- 工业级加固设计：0℃~+60℃工作温度，抗振动、抗电磁干扰，PCB 板三防涂层处理，耐受粉尘、潮湿、油污等恶劣工业环境，适配电厂、化工、冶金等严苛工况长期运行。
- 无缝系统集成：标准 Mark V 系统机架插槽设计，直接插入 Mark V 涡轮控制系统机架，背板供电与通信，即插即用，支持热插拔，维护时无需停机，简化系统集成与维护流程。
- 电位器精准调节：板载电位器，可微调驱动电流 / 电压，适配不同规格接触器线圈参数，优化吸合性能，避免线圈过热或吸合不良，提升适配性与稳定性。
应用场景：
- 电力能源：电厂涡轮控制系统接触器驱动、发电机组辅助设备接触器控制、变电站 Mark V 系统接触器回路。
- 工业自动化：大型驱动系统接触器控制、生产线大功率负载开关驱动、Mark V 配套自动化系统接触器回路。
- 冶金行业：冶金轧机接触器驱动、高温工业炉控制回路、冶金设备大功率接触器控制。
- 油气行业：油气厂压缩机站接触器控制、管道输送系统大功率负载开关、钻井平台 Mark V 系统接触器回路。
