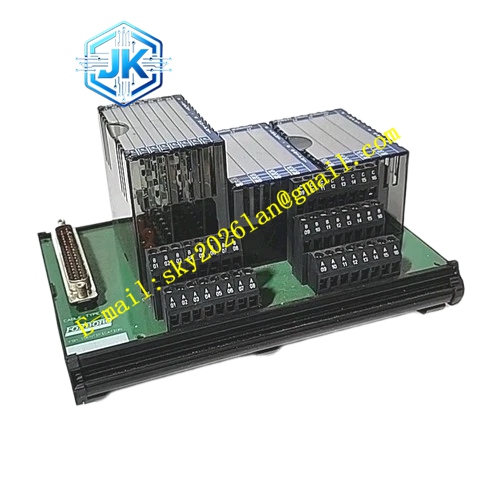

Foxboro P0916AJ
技术规格
- 模块类型： 现场总线接口模块（FIM）
- 支持协议： Foundation Fieldbus H1 / HSE
- 总线接口： 高速冗余现场总线
- 设备容量： 支持挂载多个现场总线设备
功能特点
- 双向协议转换： 实现控制系统内部协议与现场总线协议的高效、实时转换。
- 设备配置与诊断： 支持对现场总线设备的参数配置、在线诊断及状态监控。
- 高带宽通信： 提供高速数据传输通道，满足大量现场设备的数据并发需求。
- 冗余通信支持： 支持冗余现场总线架构，确保通信链路的绝对可靠。
应用场景
广泛应用于采用全数字化现场总线架构的现代化工厂，用于连接智能变送器、智能阀门定位器及分布式I/O设备。
性能参数
- 工作温度： 0℃至60℃
- 防护等级： IP20
- 通信速率： 符合现场总线国际标准规范
材质构成
工业级阻燃塑料与金属屏蔽外壳结合，内部PCB板采用多层设计与保形涂层，有效抵御工业现场的电磁干扰与腐蚀性气体。
结构特征
标准FBM外形尺寸，配备专用的现场总线通信接口端子及状态指示LED。背板连接器确保与控制器底板的稳固连接。
工作原理
模块通过背板从控制器接收数据帧，经过协议栈封装后通过现场总线物理层发送至现场设备；同时，它持续监听总线上的设备响应数据，解析后打包回传至控制器。
安装要求
必须安装在支持FIM的专用底板上。现场总线通信线缆需使用专用的屏蔽双绞线，并严格按照总线拓扑结构进行终端电阻匹配。
使用注意事项
接线时务必注意现场总线的正负极性。更换模块前需确认总线上的所有设备处于安全状态，并在系统中禁用该FIM节点。
