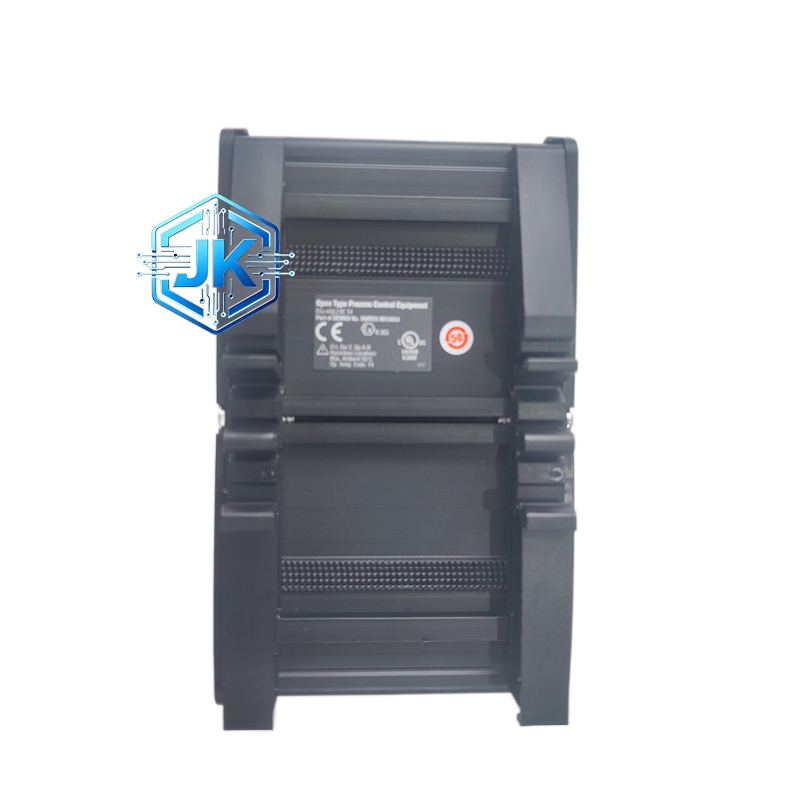

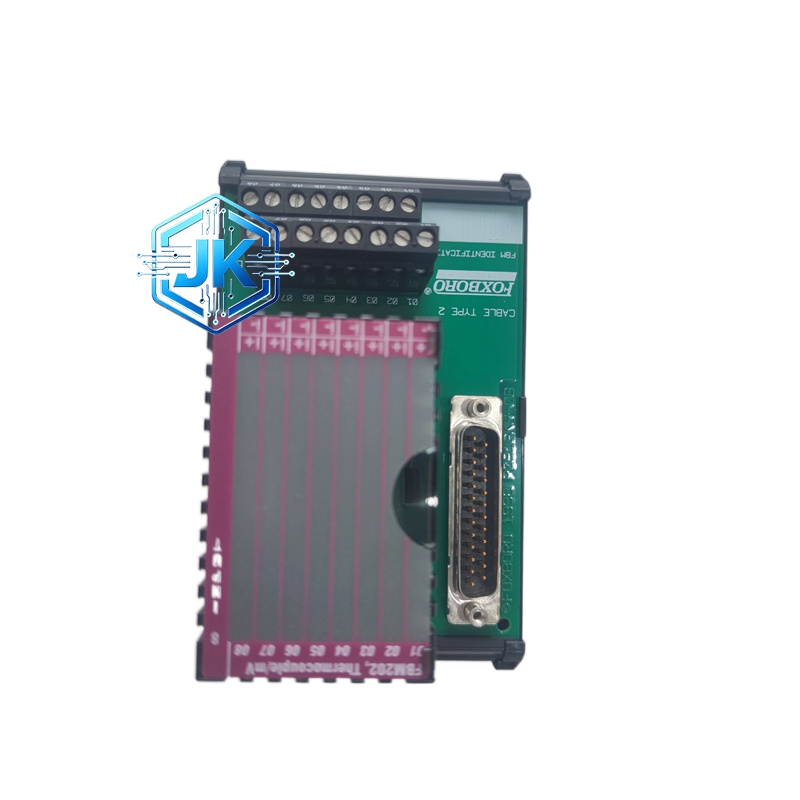

Foxboro P0916AC 高精度热电偶输入模块
技术规格：
- 制造商：Foxboro（施耐德电气旗下）
- 系列：I/A Series、FBM 系列
- 型号：P0916AC
- 通道数量：8 路独立热电偶输入通道
- 输入信号：热电偶（J/K/T/S/R/B/E 型）、毫伏信号（0-100mV 至 10-500mV）
- 测量精度：±0.05℃（K 型热电偶，25℃环境）
- 分辨率：16 位
- 冷端补偿：内置高精度自动冷端补偿，精度 ±0.2℃
- 断线检测：支持热电偶断线、超量程检测与报警
- 隔离特性：通道间独立电气隔离，隔离电压 2500Vrms
- 滤波功能：内置多级信号滤波电路，抑制现场电磁干扰
- 供电：24VDC±10%（≤10W）
- 通信接口：I/A Series 现场总线、RS-485、Modbus RTU
- 工作温度：-40℃至 + 85℃
- 存储温度：-40℃至 + 85℃
- 防护等级：IP20
- 尺寸：111mm×89mm×25mm
- 重量：0.3kg
- 安装方式：标准机架安装、DIN 导轨安装
- 认证：CE、UL、RoHS，符合工业 EMC 标准
功能特点： - 多类型热电偶兼容采集：8 路通道可独立配置，支持 J/K/T/S/R/B/E 型 7 种工业主流热电偶，适配 – 200℃至 + 1800℃超宽温度范围测量，覆盖低温、中温、高温全场景。
- 超高精度温度测量：K 型热电偶 ±0.05℃超高测量精度，16 位分辨率，内置 ±0.2℃高精度自动冷端补偿，精准修正环境温度对热电偶测量的影响，适配精密温度控制场景。
- 多级滤波抗干扰：内置多级信号滤波电路，有效抑制工业现场电磁干扰、噪声信号，确保微弱毫伏级热电偶信号稳定传输，无失真、无漂移，适配强干扰工业现场。
- 断线与超量程智能报警：实时监测热电偶断线、超量程故障，自动触发报警并上传系统，快速定位故障通道，无需人工排查，提升维护效率，保障温度监测连续性。
- 全方位安全保护：集成过压、反接、浪涌保护功能，保护模块与现场热电偶安全；通道间 2500Vrms 电气隔离，杜绝地电位差干扰，提升系统安全性。
- 工业级耐用适配恶劣环境：-40℃至 + 85℃超宽温运行，工业级元器件，防潮防尘、抗振动、抗冲击、抗电磁干扰，耐受高温、低温、潮湿、油污及强电磁干扰等极端工业环境。
应用场景：
- 电力行业：电厂锅炉燃烧室 / 排气热电偶温度监测、蒸汽轮机高温部件温度采集、发电机组定子 / 转子绕组温度监测、燃气轮机高温区域温度测量。
- 冶金行业：冶金高炉 / 电弧炉热电偶高温采集、轧机加热炉温度监测、连铸机结晶器温度测量、高温热处理炉精密温度控制。
- 化工行业：化工高温反应釜热电偶温度采集、精馏塔高温段温度监测、防爆区域高温设备温度测量、化工流程精密高温控制。
- 工业热处理：热处理炉 / 淬火炉 / 回火炉热电偶温度采集、金属加工高温设备监测、精密热处理工艺温度闭环控制。
