描述

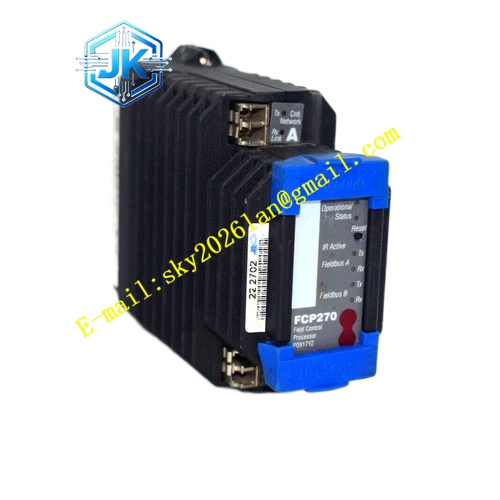

Foxboro FCP270 PO917YZ
技术规格
- 处理器：基于 AMD Elan 520 微处理器（运行频率 100 MHz），内置 CommControl ASIC。
- 内存容量：16 MB SDRAM 和 32 MB Flash 闪存。
- 控制能力：最大支持 4000 个控制块，最高执行速度达 10,000 块/秒。
- I/O 扩展：支持最多 32 个 200 系列 FBM；配合 FEM100 扩展模块可扩展至 128 个 FBM；或支持最多 64 个 100 系列 FBM。
功能特点
- 高级控制与逻辑：无缝执行调节控制、逻辑控制、定时和顺序控制。
- 高可用性容错：支持双处理器模块容错运行，故障切换时间小于 5 秒，确保关键控制不中断。
- 高速网络通信：通过标准光纤 100 Mbps 以太网无缝连接至 Foxboro Evo 控制网络。
- 精确时间同步：支持基于 GPS 的时间同步，精度高达 1 ms，满足高精度事件记录需求。
应用场景
广泛应用于石油天然气、化工、制药、电力和水务等行业的复杂过程控制，如精馏塔多变量控制、反应釜温度串级控制、压缩机防喘振及批次配方管理。
性能参数
- 通信协议：同时支持 2 Mbps（200系列）和 268 Kbps（100系列）HDLC 现场总线。
- 报警处理：每个控制块支持处理多达 32 个报警。
- 最大控制周期：50 ms。
- 功耗：非容错模块最大功耗 8.5 W。
材质构成
采用坚固的压铸铝外壳，具备优异的散热性能和抗电磁干扰能力，完全符合 Class G3 恶劣环境标准。
结构特征
- 尺寸与重量：高 103 mm，宽 51.5 mm，深 147 mm，重量约 0.6 kg。
- 光纤接口：配备 MT-RJ 或 LC 型陶瓷光纤连接器，支持最长 2 km 的多模光纤通信。
- 安装方式：支持水平或垂直安装在专用的 2 位或 4 位底板上。
工作原理
FCP270 通过内部高速总线轮询连接的 FBM 模块，采集现场过程变量（如温度、压力、流量）。其内置的 RISC 处理器根据用户配置的控制策略进行实时运算，并将控制输出指令下发至执行机构，同时通过光纤以太网与上位监控系统进行数据交互。
安装要求
- 必须安装在非通风的现场控制柜内，并保证足够的散热空间。
- 光纤连接需严格遵守最小弯曲半径要求。
- 系统需配备冗余的 24 VDC 直流电源。
使用注意事项
- 容错版本的 FCP270 必须成对安装并正确配置同步线。
- 在进行在线固件升级或逻辑修改时，需遵循标准操作规程以确保无扰切换。
- 避免在强振动或超出规定温湿度范围的环境中运行。
